在SPI上写入SDHC卡时数据不对齐

Question

我使用一个微控制器(PIC18F26J50)与G.Skill 4GB microSD卡接口。

• SD卡初始化是成功的，我从接收0x01 (空闲) R1令牌到0x00 (就绪) R1令牌。
• 读取数据块可以工作，我可以读取分区1的位置并读取该分区的第一个扇区。

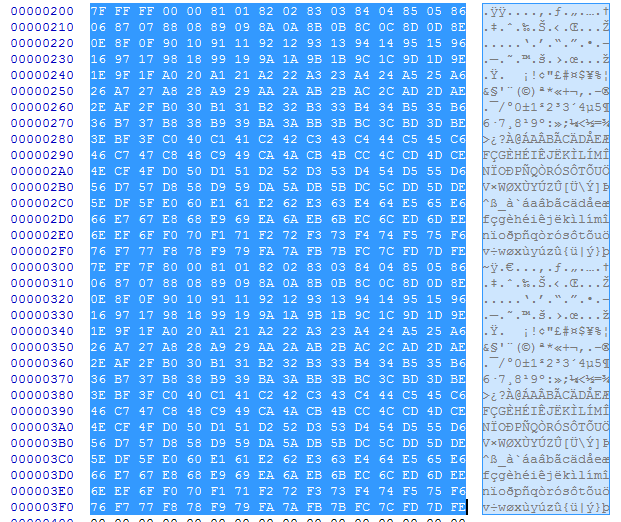

但是，在尝试编写块时，我从未看到响应令牌。把原始块倒掉在卡片上。我看到数据确实是写的，但是它不是对齐的properly...the最好的解释方法是用实际的图片。

​

​

在重复之前，应该填充0x01、0x02、0x03等最多0xFF。

这张卡片在窗户里工作得很好。我能正确地读写数据。

通过调查，我发现我得到的响应是0XCA，如果您正确地转换得到0xE5，这是一个正确的响应令牌。数据本身是左对齐的。此外，两个虚拟字节和令牌似乎也被写入了。纠正你得到的轮班：

FF FF FE 00 01 02 03 04 05 06 07 08 09 0A 0B 0C

因此，我删除了编写2个虚拟字节和0xFE令牌的代码，神圣的s*#$卡在命令之后立即开始写入数据，我认为这违反了规范！有人能确认这是否是SDHC卡的预定行为吗？还是这张卡只是运行一个真正的s*#$ty SD控制器？(我怀疑后者是因为我有一张16 is的卡，工作正常)

Answer 1

我只是遇到了同样的问题，结果不是SD卡的问题，而是我的SPI接口问题。

我正在使用的特定芯片(Freescale KL03)将在数据缓冲区中保留当前接收的字节，直到您读取它，即使在您已经开始发送下一个字节之后。我不同步，所以每次我写一个SPI字节，等待传输，然后从缓冲区读取，我实际上得到的是之前的结果，而不是当前的结果。因此，在每个SPI事务中都有一个字节滞后。

因此，我的范围显示，我与卡片交换了以下内容：

MOSI: 58 00 00 00 01 00 00 00 00 7E nn nn nn ...
MISO: FF FF FF FF FF FF FF 00 FF FF FF FF FF ...

这导致了你遇到的错位。应该是这样的：

MOSI: 58 00 00 00 01 00 00 00 7E nn nn nn nn ...
MISO: FF FF FF FF FF FF FF 00 FF FF FF FF FF ...

总之，确保在将00响应发送到命令之后立即发送7E 。
