NAND flash & MDT partiton uboot -- Atmel SAMA5D3 Xplained板

Question

我有问题，从第27页以下的文件嵌入-linux-labs.pdf。

http://free-electrons.com/doc/training/embedded-linux/embedded-linux-labs.pdf

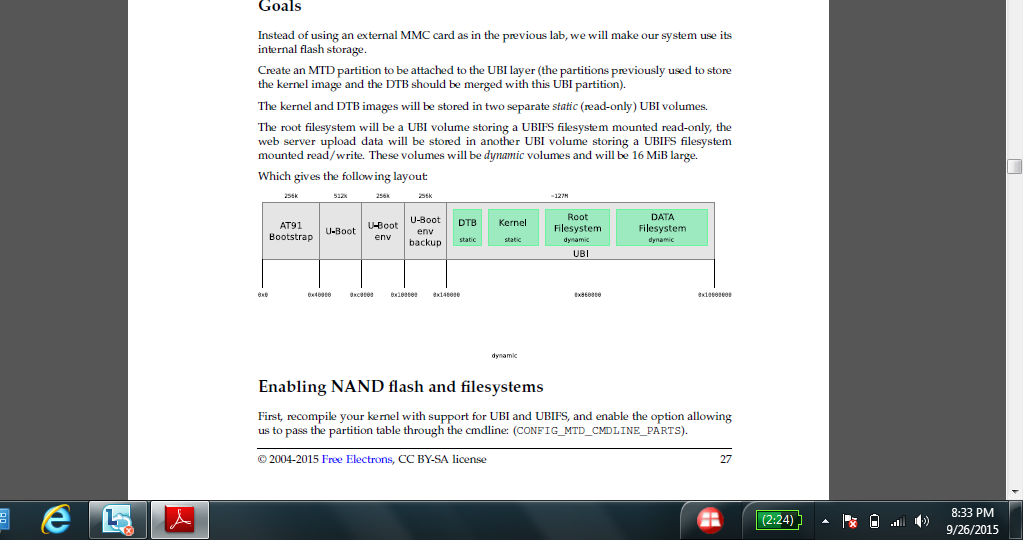

见附图。使用的板是爱特梅尔SAMA5D3 Xplained板。

如图所示，UBI用于MDT分区。

以下是否也进入了各个MDT分区:--

AT91Bootstrap，U，U&U备份

或者这些(AT91Bootstrap，U，U&U备份)也在预定义的位置进入NAND，而不是MDT分区？

rom代码将如何了解从NAND加载的AT91Bootstrap的大小。

还有ROM代码将如何发展到

​

Answer 1

您必须将每个部分放入NAND中，如本文档中所指出的。我不太熟悉他们的想法，但据我所知，您已经有了UBI分区，您必须使用AT91+UBI+env+env备份创建额外的分区。然后把它闪进NAND。所以，你的问题的答案是是的(AT91Bootstrap，U，U&U备份)到NAND。通常，嵌入式系统使用NAND存储第一引导加载程序，第二引导加载程序，以及ENV、内核和dtb文件。

关于大小:当您创建AT91Bootstrap时，您必须(或者某些脚本确实)添加有效的“魔术”标题。在您的例子中，它被称为“有效代码”。内部引导程序读取它(我的意思是它读取几个头字节或一个页面；它取决于您使用的内存类型)，解析它并从中获取启动过程的详细信息，包括AT91Bootstrap数据的大小。您可以从此链接(第68页) Datasheet.pdf中找到有关此过程的详细信息。
