Matplotllib和Xelatex

Question

一段时间以来，我一直试图为我的问题找到答案，但却想不出对我有用的东西。我的问题是:如何使用Xelatex在Matplotlib中编译文本？

我知道有这样一页：http://matplotlib.org/users/pgf.html

然而，我想不出一个可行的办法。我现在要做的是：

import matplotlib as mpl

mpl.use("pgf")

## TeX preamble
preamble = """
\usepackage{fontspec}
\setmainfont{Linux Libertine O}
"""

params = {"text.usetex": True,
          'pgf.texsystem': 'xelatex',
          'pgf.preamble': preamble}

mpl.rcParams.update(params)

import matplotlib.pyplot as plt

plt.plot([1, 2, 3])
plt.xlabel(r'\textsc{Something in small caps}', fontsize=20)
plt.ylabel(r'Normal text ...', fontsize=20)

plt.savefig('test.pdf')

运行此代码将产生以下警告: /Library/Frameworks/Python.framework/Versions/2.7/lib/python2.7/site-packages/matplotlib/backends/backend_pgf.py:51: UserWarning:从fc-list warnings.warn获取字体错误(“从fc-list获取字体错误”，UserWarning)

一个输出文件是创建的，但我不知道字体是错的(不是Libertine)，尽管我已经安装了字体，并且能够在XeLaTex中使用它(我能够使用xelatex编写一个pdf文件，该文件设置在Libertine字体中)。

任何帮助都是非常感谢的..。

Answer 1

您的代码有几个问题：

• 您需要使用以下选项：'pgf.rcfonts': False，将字体的控制权交给latex
• 您还应该将unicode用于xelatex：'text.latex.unicode': True。
• “pgf.preamble”需要一个包含单个latex命令的python列表。
• 如果您将字体设置为‘Libertine’，您可能需要serif字体，所以'font.family': 'serif'
• 小心前导中的转义序列，您应该使其成为原始字符串。
• 在文件开头添加一个unicode标记，并确保编码为utf-8。

使用此方法，您的代码将变成：

# -*- coding:utf-8 -*-
import matplotlib as mpl

mpl.use("pgf")

## TeX preamble
preamble = [
    r'\usepackage{fontspec}',
    r'\setmainfont{Linux Libertine O}',
]

params = {
    'font.family': 'serif',
    'text.usetex': True,
    'text.latex.unicode': True,
    'pgf.rcfonts': False,
    'pgf.texsystem': 'xelatex',
    'pgf.preamble': preamble,
}

mpl.rcParams.update(params)

import matplotlib.pyplot as plt

plt.plot([1, 2, 3])
plt.xlabel(r'\textsc{Something in small caps}', fontsize=20)
plt.ylabel(r'Normal text ...', fontsize=20)

plt.savefig('test.pdf')

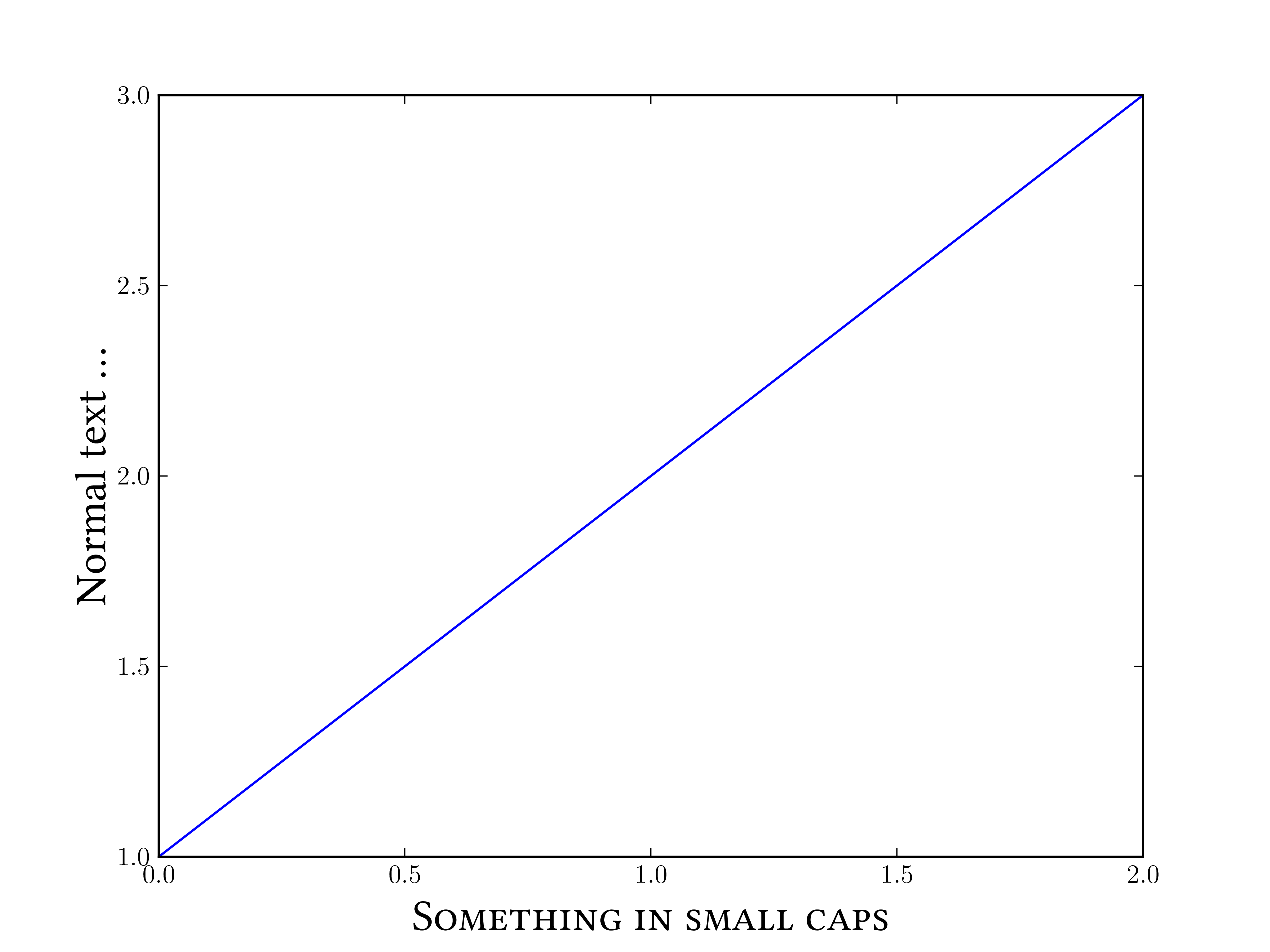

结果：

​

​
