在组织模式babel和matplotlib中隐藏在地块后面

Question

考虑使用babel在组织模式下使用以下python代码块：

#+begin_src python :results none
import numpy as np
import matplotlib as mpl
from matplotlib import pyplot as plt
graylevel = 0.75
mpl.rc('figure', facecolor = (graylevel, graylevel, graylevel), edgecolor ='r')
X = np.linspace(0, 7, 1024)
plt.plot(X, np.sin(X))
plt.plot(X, np.cos(X))
plt.draw()
plt.show()
#+end_src]

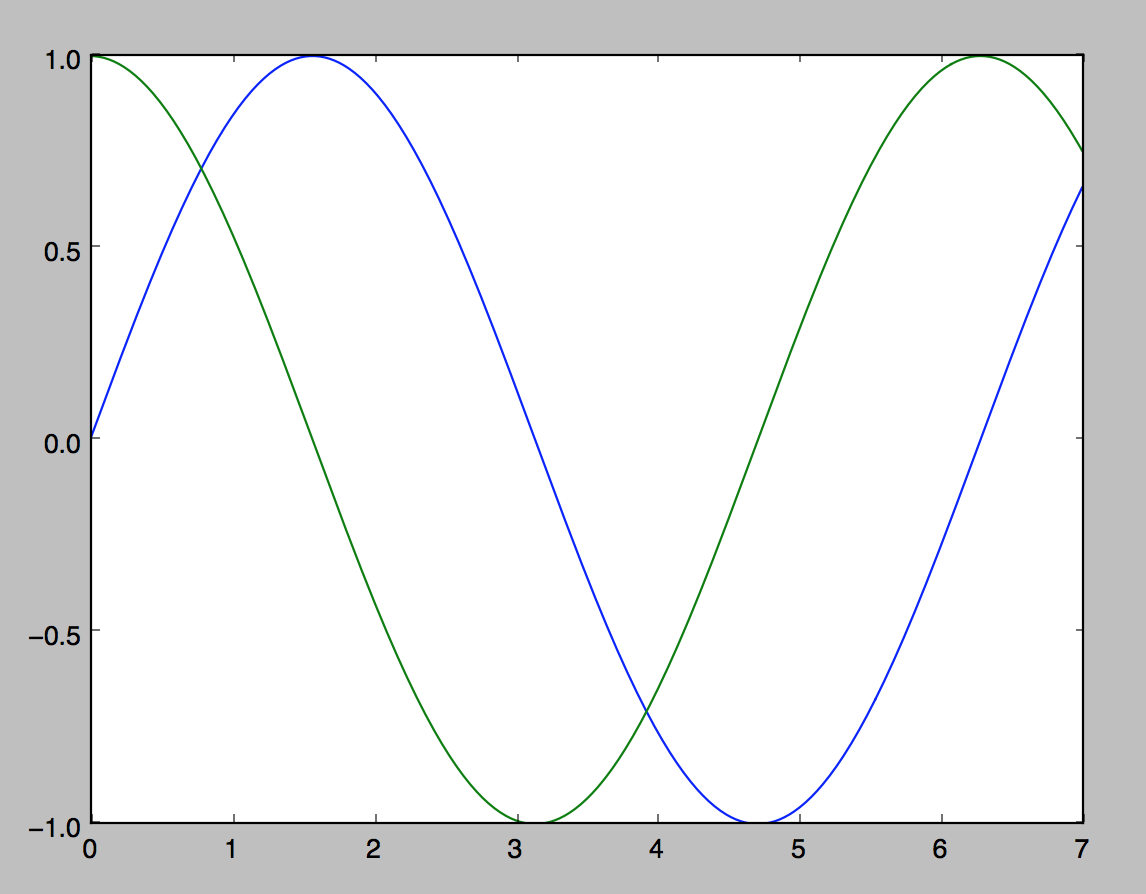

在弹出窗口中，这会生成一个具有灰色背景的情节。

​

​

但是，当将绘图放在文件中时，同样是以组织模式(只有最后几行不同)。

#+begin_src python :results file
import numpy as np
import matplotlib as mpl
from matplotlib import pyplot as plt
graylevel = 0.75
mpl.rc('figure', facecolor = (graylevel, graylevel, graylevel), edgecolor ='r')
X = np.linspace(0, 7, 1024)
plt.plot(X, np.sin(X))
plt.plot(X, np.cos(X))
plt.draw()
plt.savefig('test.png')
return 'test.png'
#+end_src

#+RESULTS:
[[file:test.png]]

灰色背景消失了

​

​

我确实需要从组织模式导出我的绘图的灰色背景，因为我需要从周围的文档中导出的图。

我不知道这是matplotlib、org模式、python、我的机器还是我的问题。我希望有人能复制这个例子，或者也许只是知道答案。

Answer 1

我不认为这是一个组织模式的问题，但同样的问题discussed here。

这是解决你的麻烦的方法：

plt.savefig('test.png', facecolor=(graylevel, graylevel, graylevel))
