Axibase时间序列数据库-过滤掉时间图上的负值

Question

我使用Axibase时间序列数据库社区版，版本10552，来存储我的光伏和太阳高度数据。太阳高度值在夜间是负的，我不想在我的图表上看到。

我怎样才能只看到正面的值？有谁知道一个能解决这个问题的场景或技巧吗？

下面是我当前的时间图小部件配置：

[widget]
  type = chart
  title = PV power
  timespan = 3 day
  entity = pvout.25630

[series]
  label = Sun Altitude at (-35.3089, 149.2004)
  metric = sun_altitude
  color = orange
   [tags]
    lat = -35.3089
    lon = 149.2004

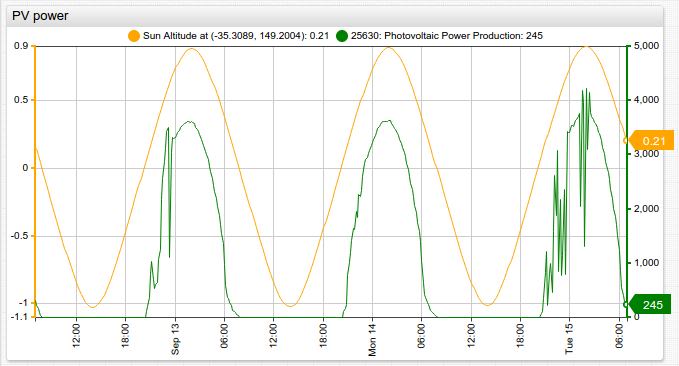

下面是我目前实际看到的一个截图：

​

​

以下是图表实验室中的一个示例：

https://axibase.com/chartlab/3170e35d/2/

Answer 1

问得好。

有几种方法可以隐藏或过滤掉负值：

1. 替换值设置使用表达式修改或筛选系列值： 小部件类型=图表标题= pvout.25630系列标签=太阳高度(-35.3089,149.2004)度量= sun_altitude颜色=橙色替换值=值<0？null :值标记lat=-35.3089 lon=149.2004

此表达式将筛选出该系列中所有小于0的值。

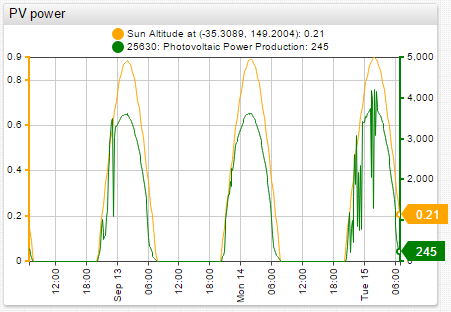

结果：https://axibase.com/chartlab/3170e35d/3/

​

​

1. 最小射程力设置可用于设置y-轴的最小范围： 小部件类型=图表标题= PV动力时盘=3天实体= pvout.25630分钟-范围-力=0系列标签=太阳高度(-35.3089,149.2004)度量= sun_altitude颜色=橙色标签lat=-35.3089 lon=149.2004

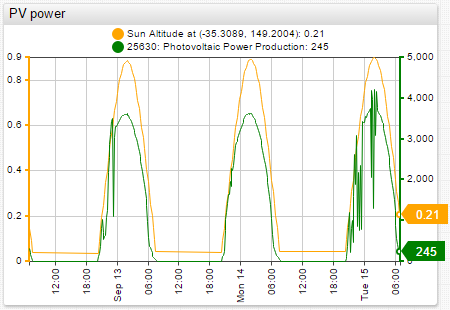

结果：https://axibase.com/chartlab/3170e35d/4/

​

​

1. 如果使用脚本计算太阳高度，则可以使用Math.max函数： 小部件类型=图表标题= PV动力时盘=3d系列标签=高度#API: SunCalc.getPosition =函数(日期、lat、lng)值= var pos =SunCalc.getPosition(新日期(时间)，-35.3089,149.2004)；值=返回Math.max(0，pos.altitude)频率= 30分钟颜色=橙色

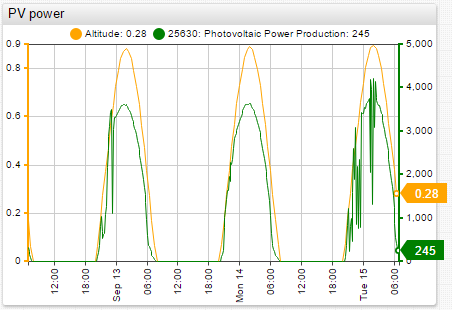

结果：https://axibase.com/chartlab/3170e35d/5/

​

​

1. 值方程可用于创建计算序列，但不包括负值： 小部件类型=图表标题= PV电源时盘=3天实体= pvout.25630系列度量= sun_altitude显示=假别名= sun_alt标记lat=-35.3089 lon=149.2004系列标签=太阳高度(-35.3089,149.2004)值= Math.max(0，值(‘sun_alt’)颜色=橙色

在这种情况下，我们隐藏原始序列并赋值一个别名，然后使用value = Math.max(0, value('sun_alt'))方程创建一个没有负值的新的计算级数。

结果：https://axibase.com/chartlab/3170e35d/6/

​

​
