blocks|key|1217382|text|听起来，你想要一个信号，在脉冲发生器上升后，在某个预定的延迟时间上升，但与脉冲同时下降。如下图所示，|type|unstyled|depth|inlineStyleRanges|entityRanges|data|1217383|​|1217384|📷|atomic|offset|length|1217385|1217386|如果这是正确的，那么就可以使用启用的子系统来创建它，其中子系统只包含一个单元延迟，如下图所示，|1217387|1217388|1217389|1217390|在子系统中，您还必须|1217391|将启用块设置为重置其状态。|ordered-list-item|1217392|将Outport块设置为禁用时重置其值，并设置初始值为0。|1217393|在单元延迟块中指定适当的采样速率(这相当于延迟上升信号的数量)|1217394|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/520d0377fff3839a0fb934fc8e33a5c3.png|imageAlt|1|https://developer.qcloudimg.com/http-save/yehe-900000/13bf6eb801f184e2acef74e22ac8b10b.png^0|0|0|0|1|0|0|0|0|0|0|1|1|0|0|0|0|0|0^^$0|@$1|2|3|4|5|6|7|18|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|19|8|@]|9|@]|A|$]]|$1|D|3|E|5|F|7|1A|8|@]|9|@$G|1B|H|1C|1|1D]]|A|$]]|$1|I|3|C|5|6|7|1E|8|@]|9|@]|A|$]]|$1|J|3|K|5|6|7|1F|8|@]|9|@]|A|$]]|$1|L|3|C|5|6|7|1G|8|@]|9|@]|A|$]]|$1|M|3|E|5|F|7|1H|8|@]|9|@$G|1I|H|1J|1|1K]]|A|$]]|$1|N|3|C|5|6|7|1L|8|@]|9|@]|A|$]]|$1|O|3|P|5|6|7|1M|8|@]|9|@]|A|$]]|$1|Q|3|R|5|S|7|1N|8|@]|9|@]|A|$]]|$1|T|3|U|5|S|7|1O|8|@]|9|@]|A|$]]|$1|V|3|W|5|S|7|1P|8|@]|9|@]|A|$]]|$1|X|3|-4|5|6|7|1Q|8|@]|9|@]|A|$]]]|Y|$Z|$5|10|11|12|A|$13|14|15|-4]]|16|$5|10|11|12|A|$13|17|15|-4]]]]

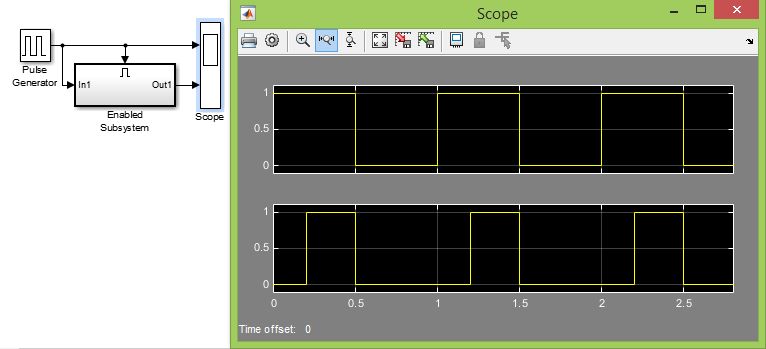

It sounds like you're asking for a signal that rises at some pre-specified delay after the pulse generator rises, but falls at the same time as the pulse. This is shown in the picture below,

<a href="https://i.stack.imgur.com/r2ML5.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/r2ML5.png" alt="enter image description here"></a>

If that's correct, then it can be created using an enabled subsystem, where the subsystem contains only a unit delay, as shown in this picture,

<a href="https://i.stack.imgur.com/b1QYI.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/b1QYI.png" alt="enter image description here"></a>

Within the subsystem you must also

<ol>
<li>Set the Enable block to reset its states.</li>
<li>Set the Outport block to reset its value when disabled AND set an initial value of 0.</li>
<li>Specify an appropriate sample rate in the Unit Delay block (this acts as the amount by which the rising signal is delayed)</li>
</ol>

I am new to Simulink and I am trying to model an oscillator to control an automation controller.
The question is:
I created a pulse generator that results in a square wave. To design the oscilator I need that 2 others chanels (one is the same signal, while other is the reverse) remain in zero when the input (the square wave) is oscillating. The problem is that I can't make the other 2 signals remain in zero. I tried using the blocks for discrete elements in the library, such as: "Delay", "Unit Delay", and even "Zero Order Hold". Every block just shifted the entire curve, while what I need is to delay the signal when it assumes the "1" value.

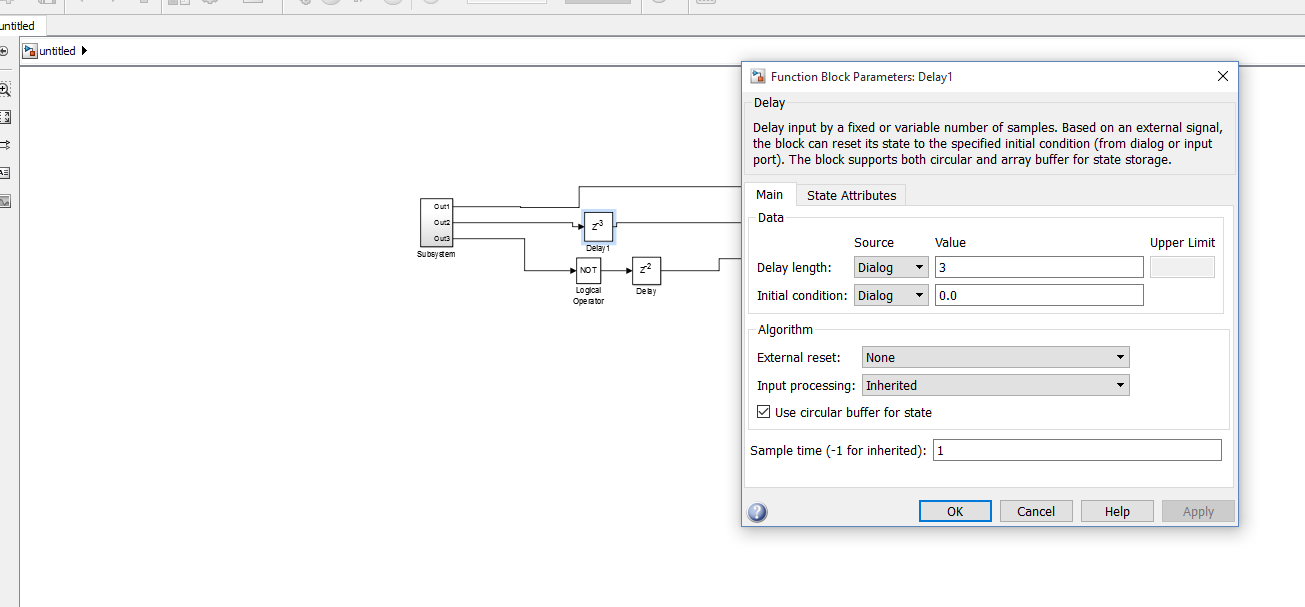

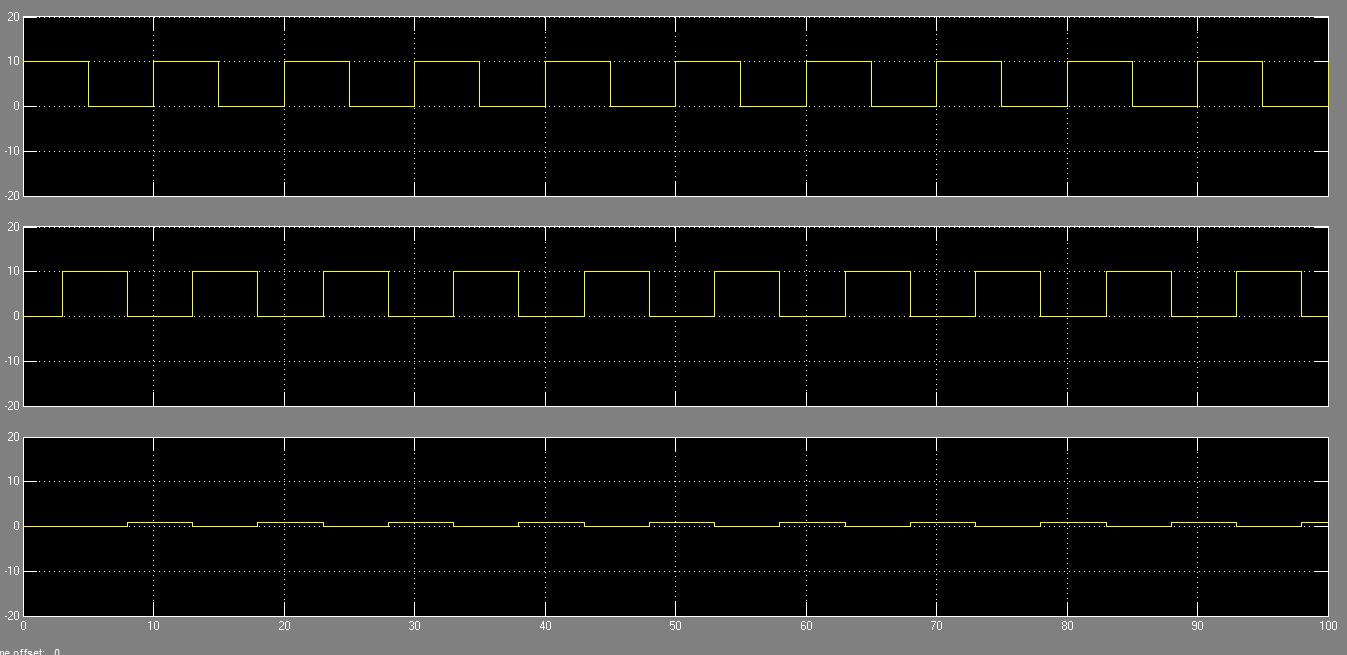

Follows some prints:
<a href="https://i.stack.imgur.com/TgdFX.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/TgdFX.png" alt="enter image description here"></a><a href="https://i.stack.imgur.com/7we82.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/7we82.png" alt="enter image description here"></a>

I have no reputation for all the images so: the subsystem consists of 3 pulse generators, and theres a scope linked to the subsystem

Please Help!!!!

Matlab Simulink Square Wave
