使用坐标空间和转换滚动和缩放增强的Windows元文件

Question

导言：

我正在构建一个小应用程序，在窗口中显示.emf (增强型Windows )。

如果图像无法在窗口内显示，滚动条将用于显示不可见的部分。

由于我处理的是元文件，所以我也试图添加缩放。

有关资料：

我正在内存设备上下文(使用.emf API创建)中播放一个CreateCompatibleDC文件(来自磁盘)。然后，我使用BitBlt API将该映像传输到主窗口的客户区域。我这么做是为了避免闪烁。

通过阅读MSDN，我找到了有关使用坐标空间和变换的文档，并立即意识到它对于解决我的缩放/滚动图元文件任务的潜力。

问题：

我不知道如何使用前面提到的API来缩放/滚动内存设备上下文中的元文件，所以我可以将该映像BitBlt到主窗口的设备上下文中(这是我第一次处理这种类型的任务)。

我为解决问题所做的努力：

我试验了XFORM矩阵以实现缩放，如下所示：

case WM_ERASEBKGND: // prevents flickering
    return 1L;
case WM_PAINT:
{
    hdc = BeginPaint(hWnd, &ps);

    // get main window's client rectangle
    RECT rc = { 0 };
    GetClientRect(hWnd, &rc);
    // fill rectangle with gray brush
    // this is necessery because I have bypassed WM_ERASEBKGND,
    // see above
    FillRect(hdc, &rc, (HBRUSH)GetStockObject(LTGRAY_BRUSH));
    // OK, here is where I tried to tamper with the APIs
    // I mentioned earlier
    // my goal would be to scale EMF down by half
    int prevGraphicsMode = SetGraphicsMode(hdc, GM_ADVANCED);

    XFORM zoomMatrix = { 0 };

    zoomMatrix.eDx = 0;
    zoomMatrix.eDy = 0;
    zoomMatrix.eM11 = 0.5;
    zoomMatrix.eM12 = 0;
    zoomMatrix.eM21 = 0;
    zoomMatrix.eM22 = 0.5;
    // apply zooming factor
    SetWorldTransform(hdc, &zoomMatrix);
    // draw image
    HENHMETAFILE hemf = GetEnhMetaFile(L".\\Example.emf");
    PlayEnhMetaFile(hdc, hemf, &rc);
    DeleteEnhMetaFile(hemf);
    // restore original graphics mode
    SetGraphicsMode(hdc, prevGraphicsMode);
    // all done, end painting
    EndPaint(hWnd, &ps);
}
    return 0L;

​

​

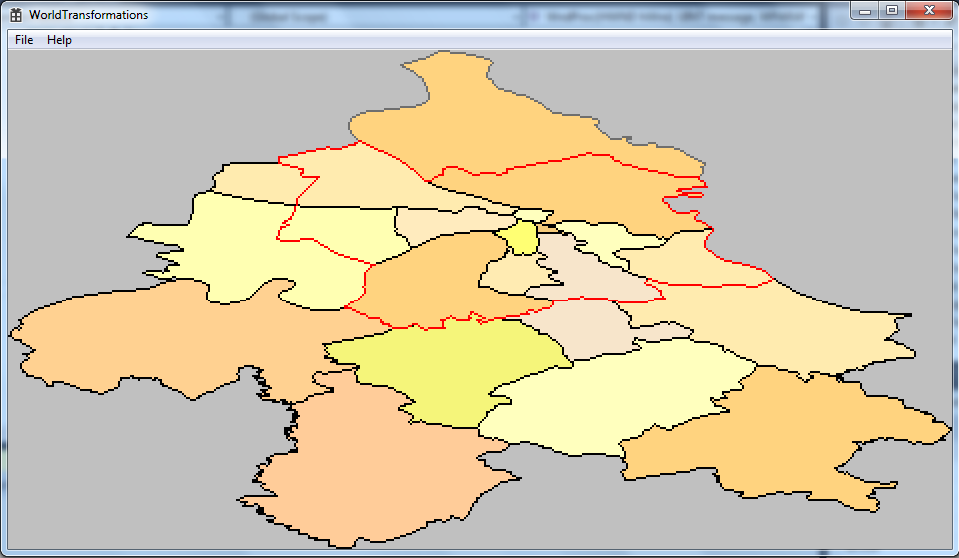

在上面的片段中，图元文件被适当地缩放，并从客户区域的左上角播放。

我没有费心保持高宽比，也没有把图像对中。我现在的主要目标是找出如何使用XFORM矩阵来缩放图元文件。

到目前为止还不错，至少我是这么想的。

我试着对内存设备上下文做同样的操作，但是当BitBlit对图像进行处理时，我得到了可怕的像素化，而BitBlit泰德图像没有正确地缩放。

​

​

下面是复制上述图像的小片段：

static HDC memDC;  // in WndProc
static HBITMAP bmp, bmpOld;  // // in WndProc; needed for proper cleanup

case WM_CREATE:
{
    HDC hdc = GetDC(hwnd);
    // create memory device context
    memDC = CreateCompatibleDC(hdc);
    // get main window's client rectangle
    RECT rc = { 0 };
    GetClientRect(hwnd, &rc);
    // create bitmap that we will draw on
    bmp = CreateCompatibleBitmap(hdc, rc.right - rc.left, rc.bottom - rc.top);
    // select bitmap into memory device context
    bmpOld = (HBITMAP)SelectObject( memDC, bmp );
    // fill rectangle with gray brush
    FillRect(memDC, &rc, (HBRUSH)GetStockObject(LTGRAY_BRUSH));
    // scale EMF down by half
    int prevGraphicsMode = SetGraphicsMode(memDC, GM_ADVANCED);

    XFORM zoomMatrix = { 0 };

    zoomMatrix.eDx = 0;
    zoomMatrix.eDy = 0;
    zoomMatrix.eM11 = 0.5;
    zoomMatrix.eM12 = 0;
    zoomMatrix.eM21 = 0;
    zoomMatrix.eM22 = 0.5;
    // apply zooming factor
    SetWorldTransform(memDC, &zoomMatrix);
    // draw image
    HENHMETAFILE hemf = GetEnhMetaFile(L".\\Example.emf");
    PlayEnhMetaFile(memDC, hemf, &rc);
    DeleteEnhMetaFile(hemf);
    // restore original graphics mode
    SetGraphicsMode(memDC, prevGraphicsMode);
    // all done end paint
    ReleaseDC(hwnd, hdc);
}
    return 0L;
case WM_PAINT:
{
    PAINTSTRUCT ps;
    HDC hdc = BeginPaint(hwnd, &ps);
    RECT rc = {0};
    GetClientRect(hwnd, &rc);
    BitBlt(hdc, 0, 0,
        rc.right - rc.left,
        rc.bottom - rc.top,
        memDC, 0, 0, SRCCOPY);
    EndPaint(hwnd, &ps);
}
    return 0L;
case WM_DESTROY:
    SelectObject(memDC, bmpOld);
    DeleteObject(bmp);
    DeleteDC(memDC);
    PostQuitMessage(0);
    break;

在仔细阅读了BitBlit的文档之后，我发现了以下重要部分：

如果源设备上下文中存在其他转换(匹配的转换在目标设备上下文中无效)，则目标设备上下文中的矩形将根据需要被拉伸、压缩或旋转。

使用ModifyWorldTransform(memDC, NULL, MWT_IDENTITY);作为用户，Jonathan建议解决这个问题。

这些都是我的尝试，就规模而言。然后，我尝试通过试验SetWindowOrgEx和类似的API来实现滚动。

我用了很少的实验就成功地移动了图像，但是我还没有完全理解为什么和如何工作。

原因是我无法完全理解诸如窗口和视口起源之类的术语。现在对我来说太抽象了。当我写这篇文章时，我正在重新阅读，并试图自己解决这个问题。

问题：

• 如何在内存DC中使用API(来自我前面添加的链接)来缩放/滚动/缩放和滚动元文件，并在主窗口设备上下文中正确地对其进行BitBlt？

备注：

我意识到代码示例可能很大，所以我不问任何问题。我不希望人们为我编写代码，而是帮助我理解我必须做的事情。我只需要完全掌握以我需要的方式应用上述API的概念。因此，如果适当的话，答案/注释可以包括指令和小伪代码。我知道这个问题可能很广泛，所以如果你能用建设性的批评和评论来帮助我缩小我的问题，我将不胜感激。

感谢您阅读这篇文章，提供帮助，以及您的理解。

诚挚的问候。

Answer 1

根据SetWorldTransform文档：

将设备上下文的图形模式重置为默认的GM_COMPATIBLE模式是不可能的，除非世界转换首先被重置为默认的标识转换。

因此，即使您试图重置图形模式，使用此调用：

SetGraphicsMode(memDC, prevGraphicsMode);

这实际上是不起作用的，因为您没有首先将转换重置为标识转换。在SetGraphicsMode调用之前添加以下行，重置转换并将DC返回到正常映射：

ModifyWorldTransform(memDC, NULL, MWT_IDENTITY);
SetGraphicsMode(memDC, prevGraphicsMode);
