奇异蜂巢NSBitmapImageRep

Question

我试着塑造形象。一个像素一个像素。首先，我建立了一个类，它可以在每个像素上通过循环绘制不同的颜色。但是，只有当alpha设置为255时，它才能很好地工作。改变阿尔法会使颜色变暗，改变图片。大小和位置都可以。

 var rep:NSBitmapImageRep = NSBitmapImageRep(
                bitmapDataPlanes: nil,
                pixelsWide: width,
                pixelsHigh: height,
                bitsPerSample: 8,
                samplesPerPixel: 4,
                hasAlpha: true,
                isPlanar: false,
                colorSpaceName: NSDeviceRGBColorSpace,
                bytesPerRow: 0,
                bitsPerPixel: 0)!

 for posX in 0-offset...width+offset*2-1 {
      for  posY in  0-offset...height+offset*2-1 {

           var R = Int(Float(posX)/Float(width)*255)
           var G = Int(Float(posY)/Float(height)*255)
           var B = Int(rand() % 256)
           pixel = [R,G,B,alpha]
           rep.setPixel(&pixel, atX: posX, y: posY)
      }
 }

 rep.drawInRect(bounds)

​

​

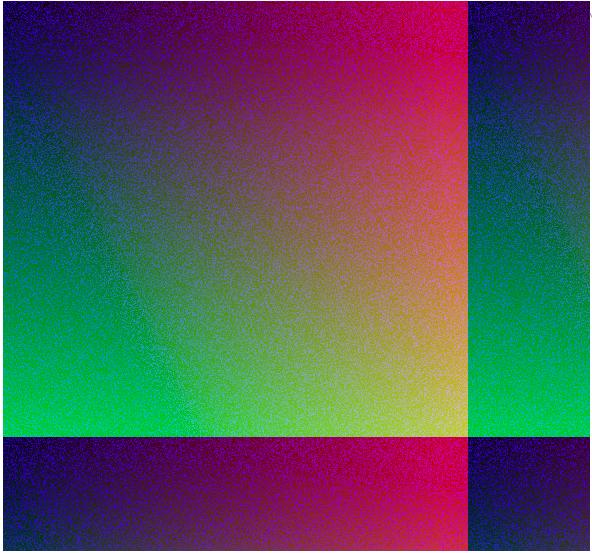

阿尔法设置为255

​

​

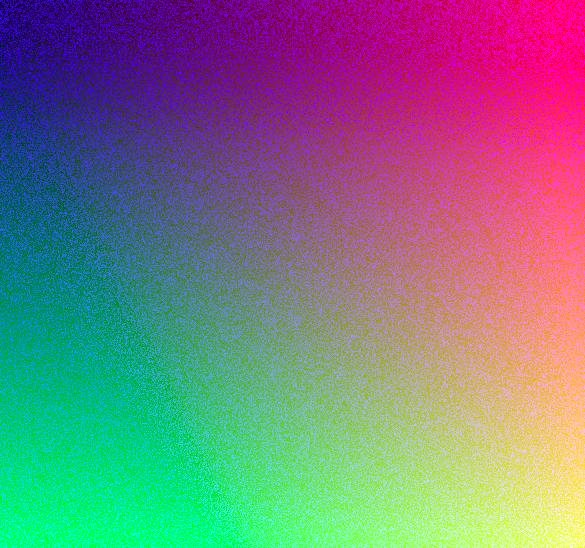

阿尔法设置为196

​

​

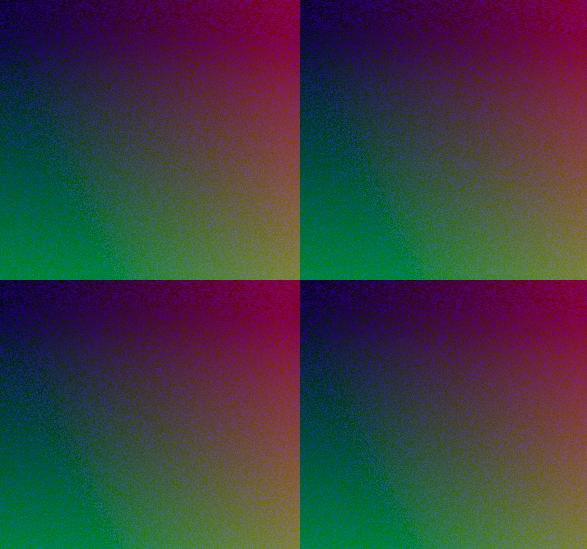

这次阿尔法等于127。

​

​

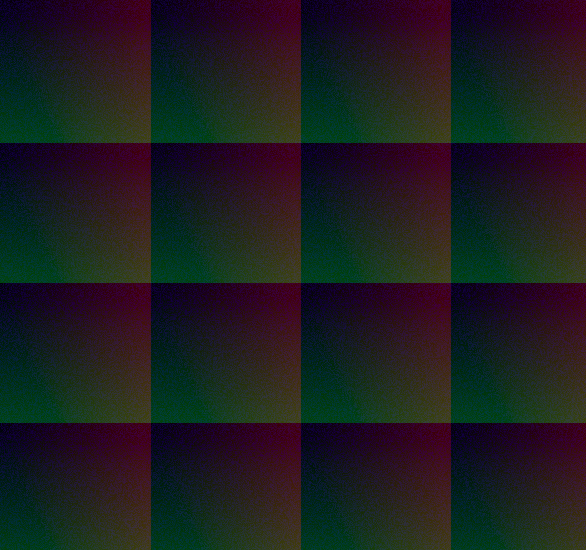

和64。

我哪里错了？

Answer 1

最可能的问题是，您没有将alpha与颜色成分相乘。

来自类引用

Alpha预乘和位图格式 当使用预乘格式创建位图时，如果存在覆盖(alpha)平面，则位图的颜色分量将与其进行预乘。在这种情况下，如果您修改位图的内容，那么您将负责对数据进行预乘。注意，预乘对产出质量的影响一般可以忽略不计。对于浮点图像数据，预乘颜色分量是一种无损运算，而对于定点图像数据，预乘可以带来较小的舍入误差。在这两种情况下，在合成许多预相乘图像时可能会出现更多的舍入错误；然而，这种错误通常是不可见的。 因此，如果要操作图像数据，则不应使用NSBitmapImageRep对象。若要处理未乘以的数据，请使用Core框架。(具体来说，使用CGImageCreate函数和kCGImageAlphaLast参数创建图像。)或者，在创建位图时包括NSAlphaNonpremultipliedBitmapFormat标志。 Note 使用bitmapFormat参数对initWithBitmapDataPlanes:pixelsWide:pixelsHigh:bitsPerSample:samplesPerPixel:hasAlpha:isPlanar:colorSpaceName:bitmapFormat:bytesPerRow:bitsPerPixel:方法指定创建位图的格式。使用其他方法创建或检索位图时，位图格式取决于图像数据的原始源。在处理图像数据之前检查bitmapFormat属性。

您使用了不带-init...参数的bitmapFormat方法。在这种情况下，您需要查询结果对象的bitmapFormat，并确保构建像素值以匹配该格式。请注意，该格式指示alpha以组件顺序出现的位置，颜色组件是否被alpha乘以，以及组件是浮点还是整数。

您可以切换到使用具有-init...参数的bitmapFormat方法，并将NSAlphaNonpremultipliedBitmapFormat与您选择的其他标志(第一个或最后一个、整数或浮点数、endianness)混合起来。但是，请注意，并非所有可能的格式都支持绘图。

顺便提一下，我强烈建议阅读关于NSImage和NSBitmapImageRep在10.6 AppKit发行说明中的部分。搜索"NSImage、CGImage和CoreGraphics阻抗匹配“，然后开始阅读"NSBitmapImageRep: CoreGraphics阻抗匹配和性能说明”一节，这是这里最相关的部分。特别是最后一节，有关于直接处理像素的重要信息。
