blocks|key|378778|text|如果您在注释中描述用例，那么编写如下|type|unstyled|depth|inlineStyleRanges|entityRanges|data|378779|步骤m:用户选择?？从组合框里。如果选择是“合同”简历的步骤n。如果选择是“资金”简历的步骤o.
步骤n:在p步继续。
步骤o:在第p步继续。
步骤p：..。|blockquote|378780|其中m,+n,+o和p是场景中的后续步骤号。|offset|length|style|CODE|378781|如果您使用的活动与动作，您可以使用一个决策节点，从其中您有多个传出转换。然后，每个转换都有一个描述开关的保护程序(类似于多个if)。|378782|​|378783|📷|atomic|378784|378785|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/b8c87caf640bb12cf01be00b2528fa36.png|imageAlt^0|0|0|2|7|A|1|0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|11|8|@]|9|@]|A|$]]|$1|B|3|C|5|D|7|12|8|@]|9|@]|A|$]]|$1|E|3|F|5|6|7|13|8|@$G|14|H|15|I|J]|$G|16|H|17|I|J]]|9|@]|A|$]]|$1|K|3|L|5|6|7|18|8|@]|9|@]|A|$]]|$1|M|3|N|5|6|7|19|8|@]|9|@]|A|$]]|$1|O|3|P|5|Q|7|1A|8|@]|9|@$G|1B|H|1C|1|1D]]|A|$]]|$1|R|3|N|5|6|7|1E|8|@]|9|@]|A|$]]|$1|S|3|-4|5|6|7|1F|8|@]|9|@]|A|$]]]|T|$U|$5|V|W|X|A|$Y|Z|10|-4]]]]

If you are describing the use case in the notes then write something like

<blockquote>
 Step m: User selects ?? from combobox. If selection is "contract" resume at Step n. If selection is "Funding" resume at Step o. ...
 ...

 Step n: Resume at Step p.

 Step o: Resume at Step p.

 Step p: ...
</blockquote>

where <code>m, n, o</code> and <code>p</code> are subsequent step numbers in your scenario.

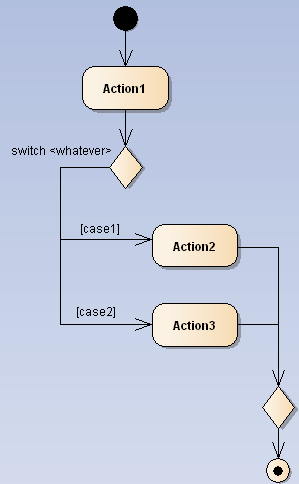

If you are using Activities with Actions you can use a Decision node from where you have multiple outgoing transitions. Each transition then has a guard describing the switch (kind of a multi-if).

<a href="https://i.stack.imgur.com/ldxez.png"><img src="https://i.stack.imgur.com/ldxez.png" alt="enter image description here"></a>

blocks|key|370183|text|PlantUML建议其他链，这也给出了一个很好的图表。|type|unstyled|depth|inlineStyleRanges|entityRanges|data|370184|​|370185|📷|atomic|offset|length|370186|370187|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/3bdb4234296b80ba8030b0f44c7b41ca.png|imageAlt^0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|S|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|T|8|@]|9|@]|A|$]]|$1|D|3|E|5|F|7|U|8|@]|9|@$G|V|H|W|1|X]]|A|$]]|$1|I|3|C|5|6|7|Y|8|@]|9|@]|A|$]]|$1|J|3|-4|5|6|7|Z|8|@]|9|@]|A|$]]]|K|$L|$5|M|N|O|A|$P|Q|R|-4]]]]

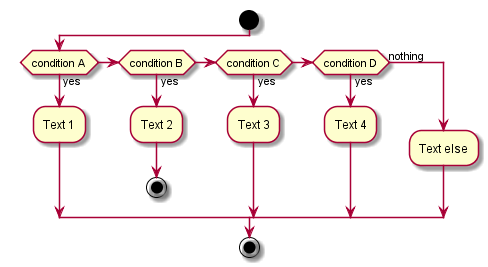

PlantUML suggests elseif-chains which gives also a nice graph.

<img src="https://i.stack.imgur.com/IuHE2.png" alt="example">

Is there any "switch case" in use-case specification?

In the requirements:

<ul>
<li>When user select "contract" in combobox, a "contract" tab appears, then user will interact with the "contract" tab.</li>
<li>When user select "Independently funded", a "Funding" tab appears, then user will interact with the "funding" tab.</li>
</ul>

How can I specify this use-case in my use-case specification?

Those two "case" will be in basic flow, won't they? Then how can I specify the "switch-case"?

Edit: (Because many mistakes what I'm doing, I will make it clear)

I'm not in progress of drawing use-case or drawing activity diagram, I'm in the between. I'm writing use-case specification (which is used to describe a use-case, and will be used later to draw activity diagram).

For more detail: <a href="https://www.google.com.vn/search?q=use-case+specification&amp;biw=1280&amp;bih=683&amp;source=lnms&amp;tbm=isch&amp;sa=X&amp;ved=0CAYQ_AUoAWoVChMIn6ujsMDRxwIVC5COCh3aNQGY#" rel="noreferrer">https://www.google.com.vn/search?q=use-case+specification&amp;biw=1280&amp;bih=683&amp;source=lnms&amp;tbm=isch&amp;sa=X&amp;ved=0CAYQ_AUoAWoVChMIn6ujsMDRxwIVC5COCh3aNQGY#</a>

Is there any "switch case" in UML use-case specification?
