RenderTargetBitmap职位问题

Question

目标

使用RenderTargetBitmap截图控件(或一组控件)。

资料来源：

<Grid Height="200" Width="500">
    <!-- Here goes any content, in my case, a Label or a Shape-->
    <Label VerticalAligment="Top" HorizontalAligment="Left" Content="Text">
</Grid>

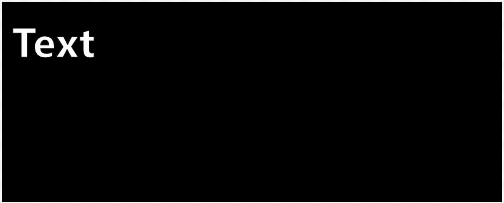

预期结果：

​

​

方法1

这个程序基本上使用UIElement作为RenderTargetBitmap的源。

public static ImageSource GetRender(this UIElement source)
{
     double actualHeight = source.RenderSize.Height;
     double actualWidth = source.RenderSize.Width;

     var renderTarget = new RenderTargetBitmap((int)Math.Round(actualWidth),
         (int)Math.Round(actualHeight), 96, 96, PixelFormats.Pbgra32);

     renderTarget.Render(source);
     return renderTarget;
}

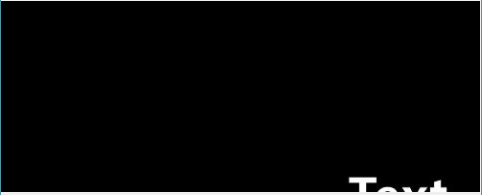

结果：

​

​

方法2：

我不直接将UIElement设置为RenderTargetBitmap的源，而是使用一个VisualBrush。

//Same RenderTargetBitmap...

DrawingVisual dv = new DrawingVisual();
using (DrawingContext ctx = dv.RenderOpen())
{
    VisualBrush vb = new VisualBrush(target);
    ctx.DrawRectangle(vb, null, new Rect(new Point(), bounds.Size));
}
rtb.Render(dv);

结果：

这个选项忽略了Grid和Label在下面的位置和大小：

​

​

这里发生了什么事？

Answer 1

修正方法2

我只需要得到Grid的后代的界限，并且只呈现所需的部分。

public static ImageSource GetRender(this UIElement source, double dpi)
{
    Rect bounds = VisualTreeHelper.GetDescendantBounds(source);

    var scale = dpi / 96.0;
    var width = (bounds.Width + bounds.X)*scale;
    var height = (bounds.Height + bounds.Y)*scale;

    RenderTargetBitmap rtb =
        new RenderTargetBitmap((int)Math.Round(width, MidpointRounding.AwayFromZero),
        (int)Math.Round(height, MidpointRounding.AwayFromZero),
        dpi, dpi, PixelFormats.Pbgra32);

    DrawingVisual dv = new DrawingVisual();
    using (DrawingContext ctx = dv.RenderOpen())
    {
        VisualBrush vb = new VisualBrush(source);
        ctx.DrawRectangle(vb, null,
            new Rect(new Point(bounds.X, bounds.Y), new Point(width, height)));
    }

    rtb.Render(dv);
    return (ImageSource)rtb.GetAsFrozen();
}

结果：

呈现的Label/Shape

​

​

与另一幅图片合并：

​

​

Answer 2

这是因为RenderTargetBitmap基于其父对象的cordinate呈现可视对象。边缘本身、其父空间的填充或BorderThickness都将影响呈现的图像。要解决这个问题，您可以简单地添加一个假父容器:如果原始的可视逻辑树类似

<Grid>
    <Canvas Margin="20" />
</Grid>

变到

<Grid>
    <Border Margin="20">
        <Canvas />
    </Border>
</Grid>

对齐\页边距的设置也应移到父级。现在你会得到你想要的。
