Roofline模型-如何计算触发器/字节比？

Question

我想要创建roofline模型，我有问题的算法触发器每字节的比率。你能解释一下怎么算吗？该算法使用五点模板进行计算.

这是算法

for(int i=1; i<m-1; ++i) {
   for(int j=1; j<n-1; ++j) {
       outMax[i][j] = max( inMax[i][j], inMax[i][j-1], inMax[i][j+1],
                           inMax[i-1][j], inMax[i+1][j] );
   }
}
swap(inMax, outMax)

for(int i=1; i<m-1; ++i) {
   for(int j=1; j<n-1; ++j) {
      outMin[i][j] = min( inMin[i][j], inMin[i][j-1], inMin[i][j+1],
                          inMin[i-1][j], inMin[i+1][j] );
   }
}
swap(inMax, outMax)

Answer 1

通常情况下，roofline是每个循环或每个程序.因此，我可能会考虑第一个循环和第二个循环的触发器/字节。

对于每个循环：

1. 您需要估计操作的数量，这些操作(对于roofline和触发器/字节算术强度)通常等于在循环的一次迭代中执行的所有ALU (乘法、加法、除法等)操作的数目。(在硬件指令方面，您必须说明不会产生MOV*或跳转指令的操作)。在这种情况下，您只需考虑比较的数量(因为min/max处理的是比较)。在您的例子中，比较的确切数量取决于min()/max()函数的实现。
2. 您必须估计从inMax (或在第二种情况下从/从/写入inMin)读取和写入多少字节；同样，每次迭代都要这样做。在您的示例中，您肯定读取了5* == (双) 40字节。你至少写了一个双倍。如何在min()/max()函数中读写内存取决于它的实现。
3. 你必须把这两个值除以。在您的例子中，触发器/字节可能类似于0.1，取决于min()/max()算法。

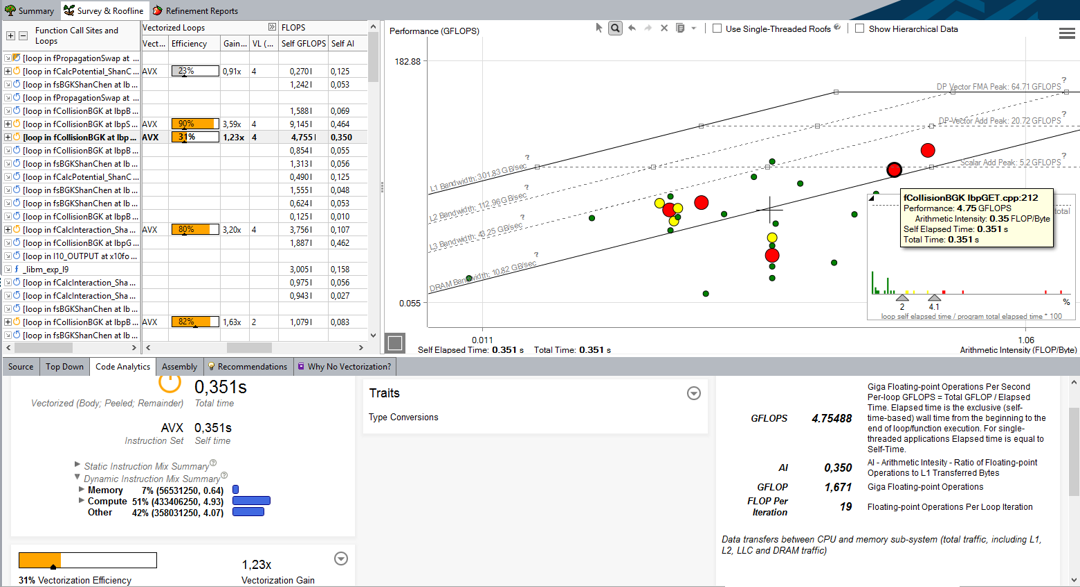

同时，C/C++/Fortran程序中的每个循环和函数的自动Roofline模型生成(以及触发器/字节度量)可作为英特尔顾问公司2017年版产品startig中的头等功能提供，参见https://software.intel.com/en-us/articles/intel-advisor-roofline，https://www.codeproject.com/Articles/1169323/Intel-Advisor-。

​

请记住，某些roofline变体在如何定义“字节”值方面存在差异。

为模具找出触发器/字节和roofline模型是非常流行的话题，在roofline专家和开发人员中非常流行。因此，通过查看下面的链接，您可能会发现足够多的模板roofline示例，以便在您的特定情况下进行跟踪和重新应用，或者实现DRAM与L1之间的关系：

http://icsc2014.sjtu.edu.cn/wp-content/uploads/2014/05/Tutorial-Leopold1.pdf (特别是从第17页开始)

2014.pdf
