UML序列图中的隐式工厂？

Question

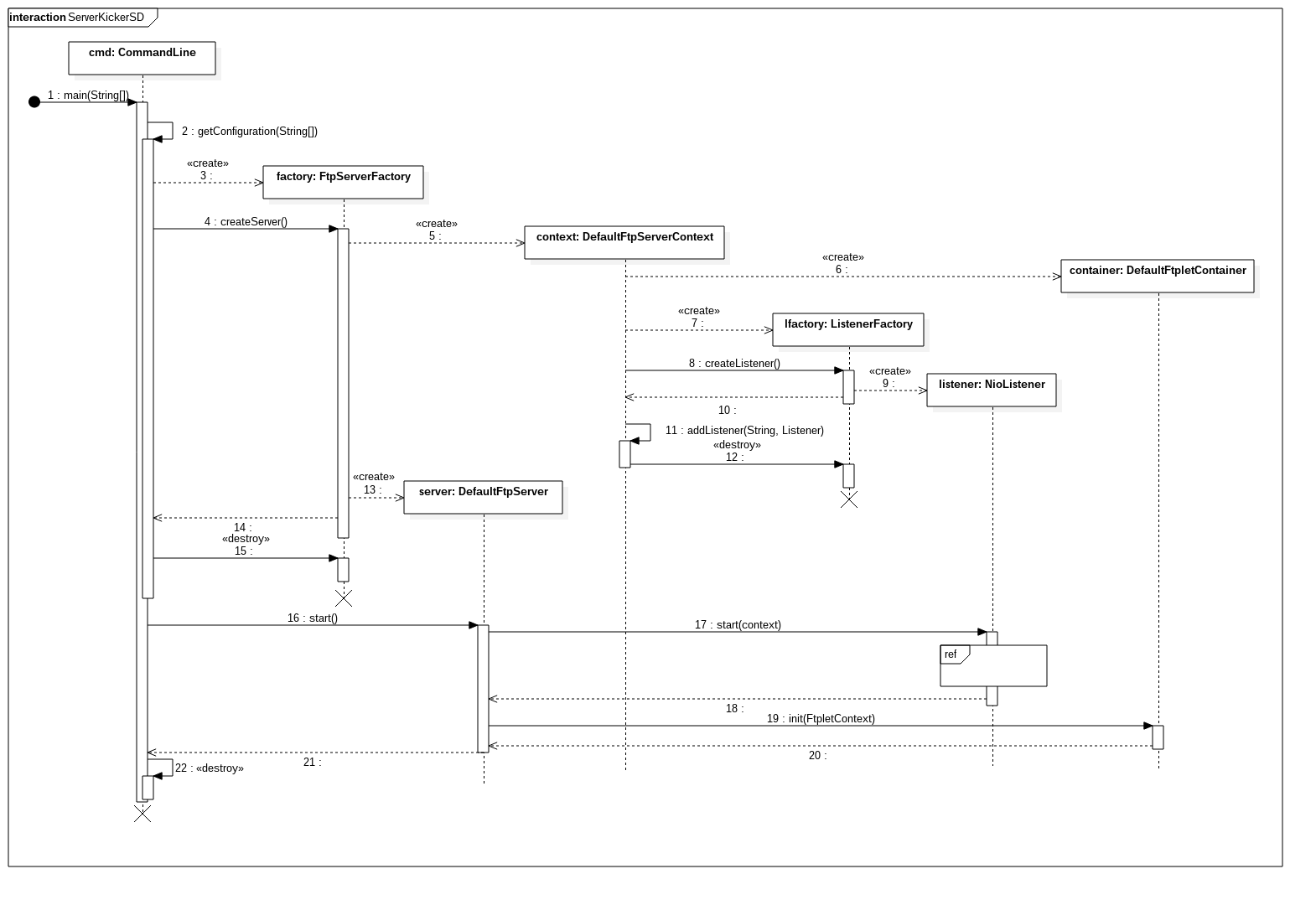

下面的序列图模拟了FTP服务器的初始化，它使用两个工厂(FtpServerFactory和ListenerFactory)来创建所需的对象。不幸的是，交互大大增加了图表的复杂性，而没有增加任何有用的洞察力。

​

​

我已经绘制了另一个序列图，省略了这些工厂，在我看来，它看起来更清楚。

​

​

我想知道是否可以将<<create>>原型替换为(例如)一个<<factory>>原型，以指出对象是由工厂实例化的。此外，我对回复消息有点怀疑，是否有必要显示它们。

谢谢

Answer 1

你有这样做的自由。任何有助于传达你的想法的东西都是好的。在这种情况下，您应该添加一个注释(如果您没有通用的文档/术语表)，在图表上添加一个注释，解释<<factory>>原型的使用。
