Matlab立体相机标定场景重建误差

Question

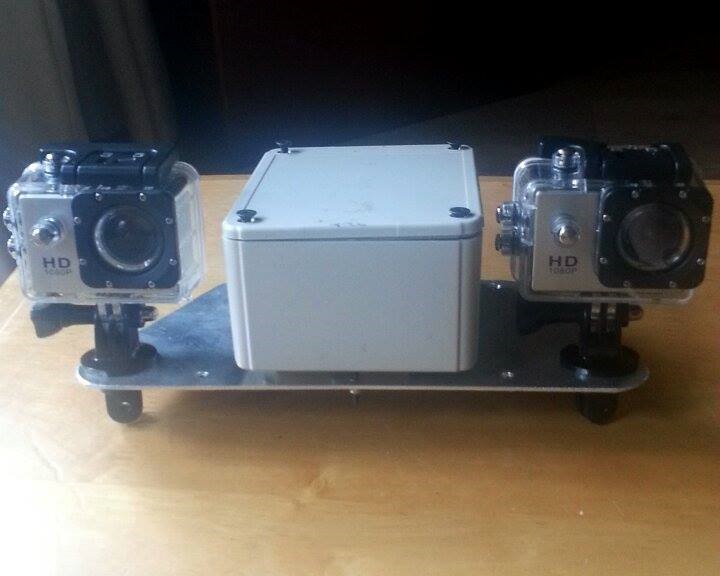

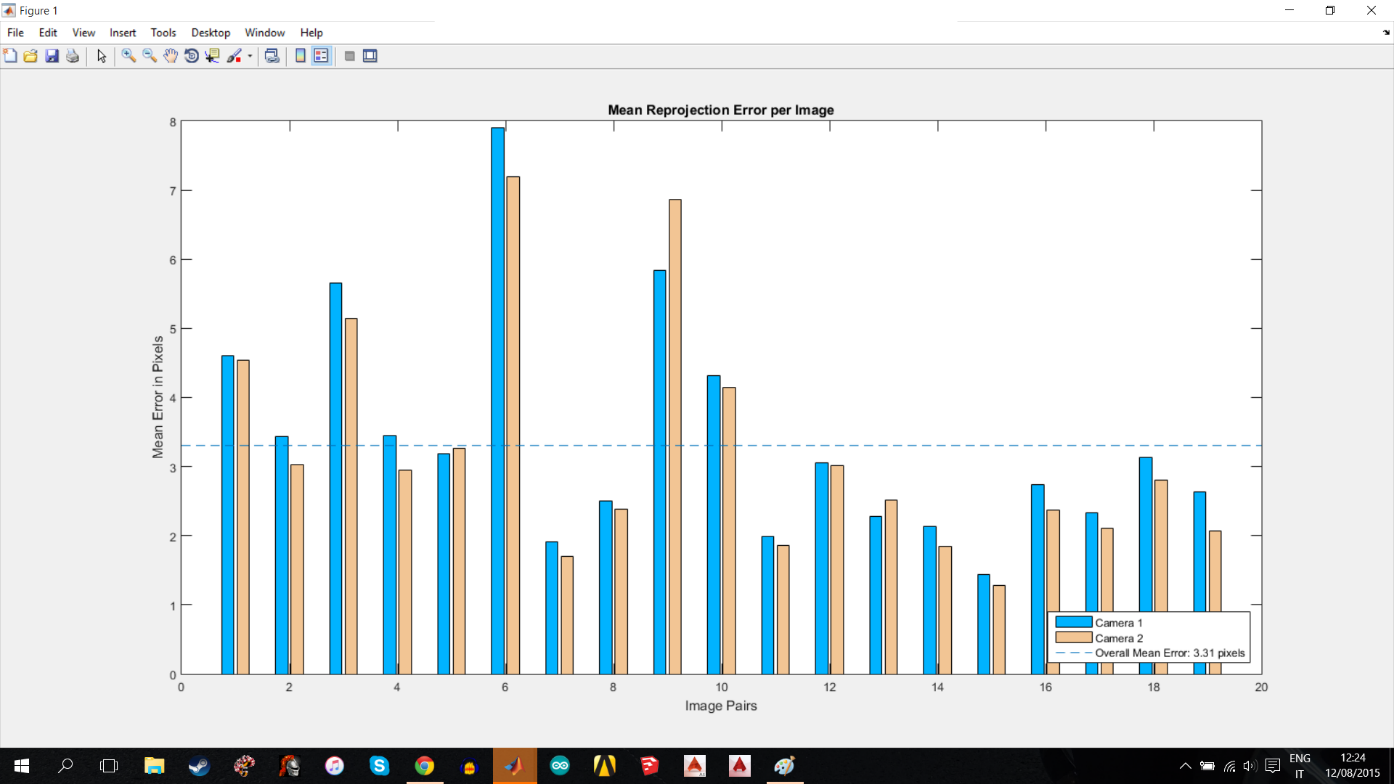

我正在尝试使用计算机视觉系统工具箱来校准下面的一对相机，以便能够在1到5米的范围内产生一个三维点云。每幅棋盘校准图像的输出图像大小约为1MB，棋盘方格尺寸为25 mm。使用的相机是一对SJ4000 HD1080P相机。相机尽可能地平行放置，在垂直轴上没有角度。校验板的校准是在强光和白板的帮助下进行的。使用立体相机校准码的每个像素的平均误差为3.31，成功配对31/32。与棋盘的距离约为30 cm，摄像机之间的距离为20 cm。

我在纠正时遇到的问题是在场景的三维重建过程中。下面的数字是输出的数字。我不确定相机设置中是否缺少参数，或者脚本中是否缺少/需要添加什么内容。下面是用于立体打印和场景重建的代码，该代码是从Matlab立体相机校准教程中改编的。

% Read in the stereo pair of images.
I1 = imread('left.jpg');
I2 = imread('right.jpg');

% Rectify the images.
[J1, J2] = rectifyStereoImages(I1, I2, stereoParams);

% Display the images before rectification.
figure;
imshow(stereoAnaglyph(I1, I2), 'InitialMagnification', 50);
title('Before Rectification');

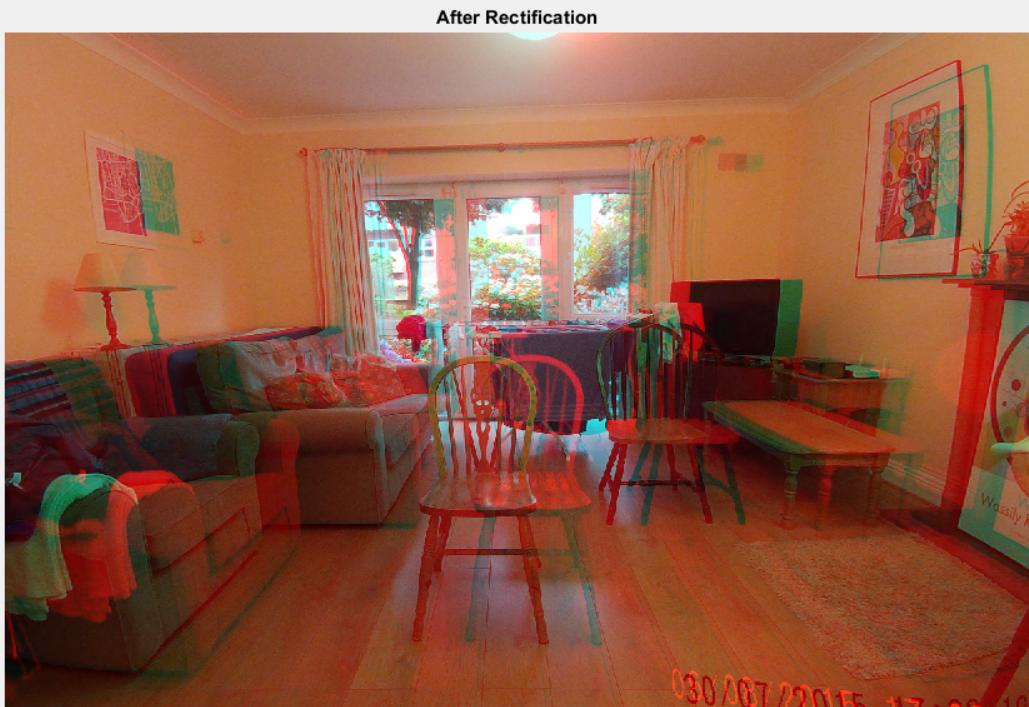

% Display the images after rectification.
figure;
imshow(stereoAnaglyph(J1, J2), 'InitialMagnification', 50);
title('After Rectification');
%
% Compute Disparity for 3-D Reconstruction
% The distance in pixels between corresponding points in the rectified images is called disparity.
% The disparity is used for 3-D reconstruction, because it is proportional to the distance between the cameras and the 3-D world point.

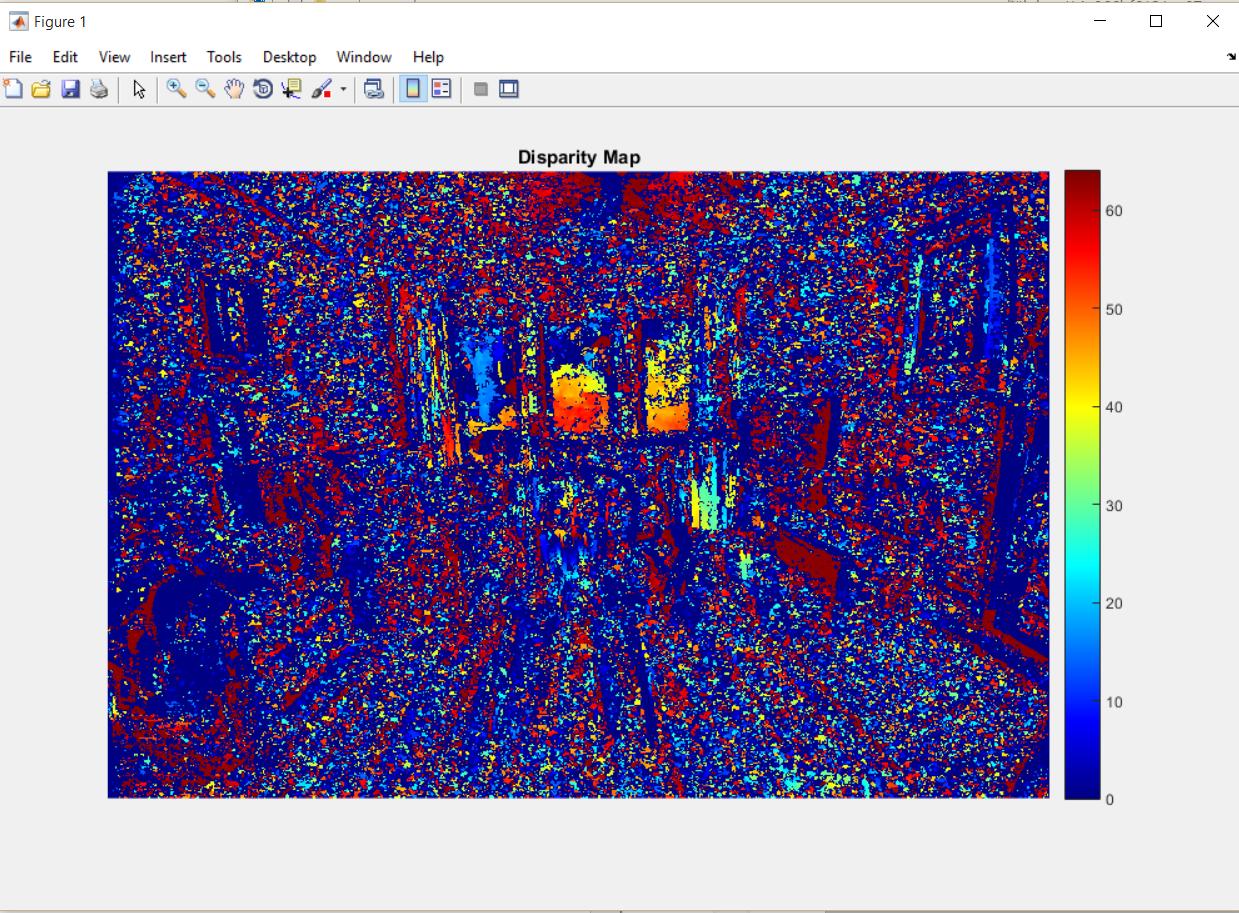

disparityMap = disparity(rgb2gray(J1), rgb2gray(J2));
figure;
imshow(disparityMap, [0, 64], 'InitialMagnification', 50);
colormap('jet');
colorbar;
title('Disparity Map');

%Reconstruct the 3-D Scene
%Reconstruct the 3-D world coordinates of points corresponding to each pixel     from the disparity map.

point3D = reconstructScene(disparityMap, stereoParams);

% Convert from millimeters to meters.
point3D = point3D / 1000;

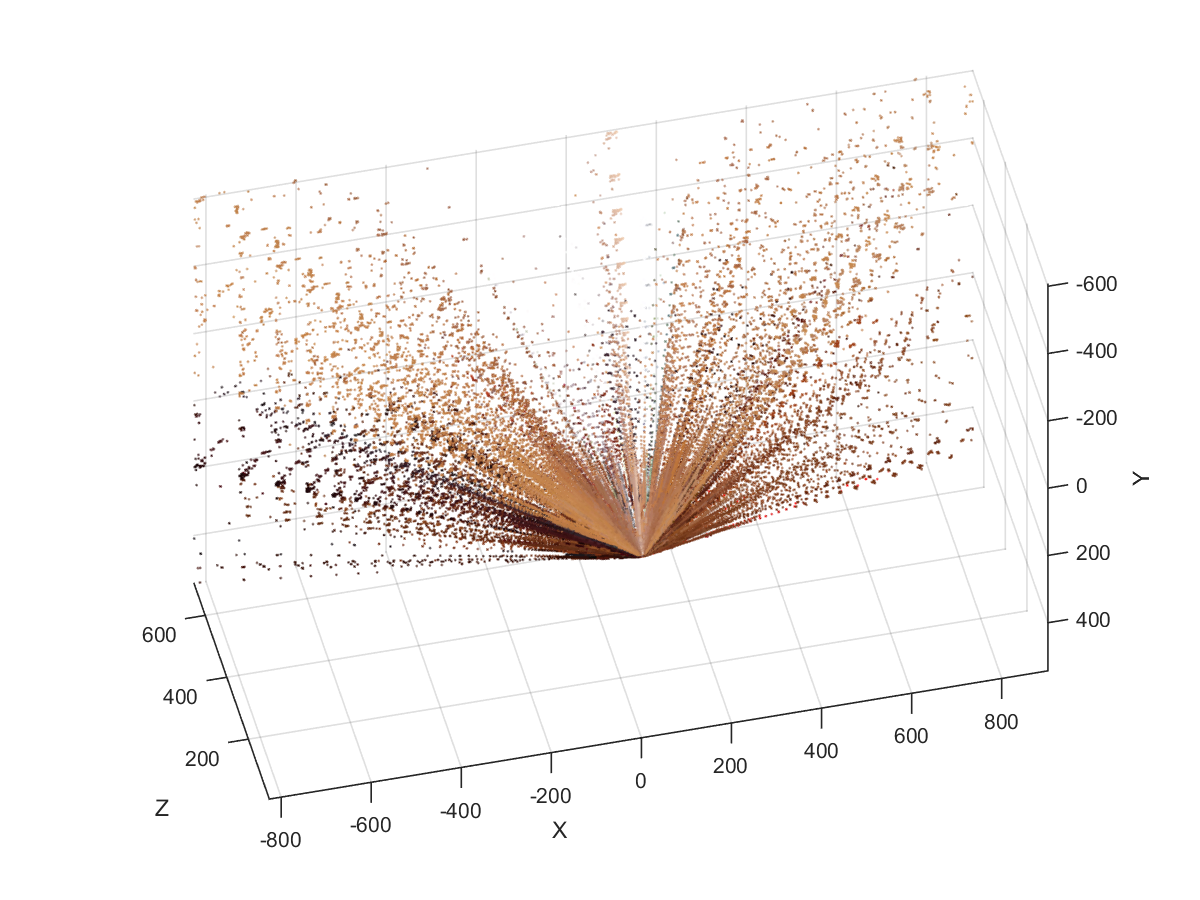

% Visualize the 3-D Scene
% Plot points between 3 and 7 meters away from the camera.
z = point3D(:, :, 3);
zdisp = z;
point3Ddisp = point3D;
point3Ddisp(:,:,3) = zdisp;
showPointCloud(point3Ddisp, J1, 'VerticalAxis', 'Y',...
    'VerticalAxisDir', 'Down' );
xlabel('X');
ylabel('Y');
zlabel('Z');

我已经包括了图像的场景重建，视差图，平均误差每像素和纠正后。我使用的Matlab版本是从Matlab网站购买的R2014b学生版。

​

​

​

​

​

​

​

​

Answer 1

你这里有两个问题。正如@ezfn所指出的，其中之一就是镜头畸变可能太严重了。最好的尝试是采取更多的校准图像，使您的棋盘接近边缘和角落的视野。另外，尝试将棋盘放置在离相机不同的距离上。看看你能不能把那些重投影错误记下来。

这里的第二个问题是您需要更改'DisparityRange'函数的disparity参数。使用imtool显示anaglyph图像，并使用标尺小部件测量对应点对之间的距离。这应该让你知道差距的范围应该是什么。只要看一下图像，我就能看到0 64太小了。

Answer 2

• 我认为这里最明显的问题是，在立体校准中得到的重投影误差(超过3个像素)指向了一个校准问题。我建议你重新校准，以获得一个较小的再投影误差(应该大大低于1像素，以获得良好的重建结果)。
• 关于你的校准的另一个问题:你使用什么样的镜头畸变模型？我相信你有鱼眼镜片在那里-我不确定Matlab工具箱是否知道如何处理这些。
