Question

我注意到，在最新版本的Xcode中，“选项卡式应用程序”的项目模板创建了一个项目，其中选项卡条图标图像(默认两个可用的选项卡/视图控制器称为“第一”和“第二”)实际上以.pdf格式存储.pdf格式，而不是.png，并以"All“的分辨率显示在Assets.xcassets文件夹中，作为”通用“(而不是像应用图标那样，用作"iPhone app iOS 7-8”的解析"@3x“)。

我认为这是为了提供一个基于矢量图形的资源，它是真正独立于分辨率的，因此支持各种设备。

我的问题是：，以这种格式创建自定义资源的指南是什么？我想它应该从用创建一个自定义大纲开始，并以pdf格式导出它，但是，我应该使用什么大小和单位呢？还有什么其他的事情要注意吗？我还没有在苹果的官方文档中找到任何东西，而对"ios选项卡栏图标pdf“的网络搜索只提供指向提供剪贴画的网站的链接。

备注：我想过是在这里还是在Graphic Design Stack Exchange站点上发布这个问题，但是它仍然与Xcode IDE和开发iOS应用程序有关，所以我在这里下注。如果你不这么认为的话，你可以投票决定关闭它。

Answer 1

我认为这是为了提供一个基于矢量图形的资源，它是真正独立于分辨率的，因此支持各种设备。

我的理解是，Xcode实际上将这些矢量图像转换为具有适当分辨率的位图。因此，它们只在设计时是向量，在运行时是位图。

以这种格式创建自定义资源的指南是什么？我想它应该从用创建一个自定义大纲开始，并以pdf格式导出它，但是，我应该使用什么大小和单位呢？

以点为单位创建大小，大小与您想要的图标大小相同。然后导出为PDF。我注意到一些程序生成的PDF在Interface中看起来不错，但在实际的应用程序中是空白的。也许Illustrator会工作的很好，但如果不是，尝试另一个程序来转换为PDF。

Answer 2

我理解MirekE的答案，因为我经历了挑战，现在有了解决方案。但对于其他人来说，这是一个现实世界的例子。

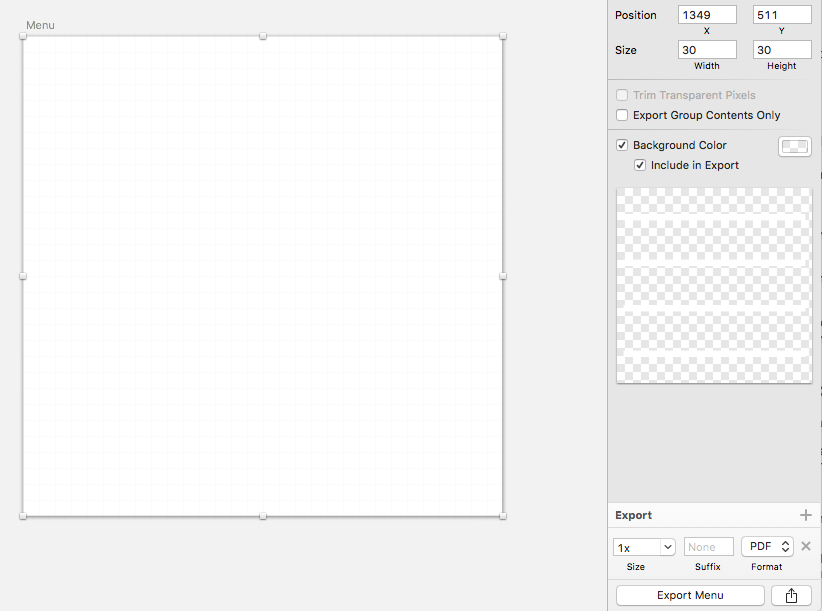

我创建我的所有线图标(或任何你选择的)使用草图(强烈推荐)使用一个30×30的图板，然后应用在里面的图纸。我使背景透明，然后将导出设置为1倍大小，并应用PDF格式。在这张截图里可以看到。

​

​

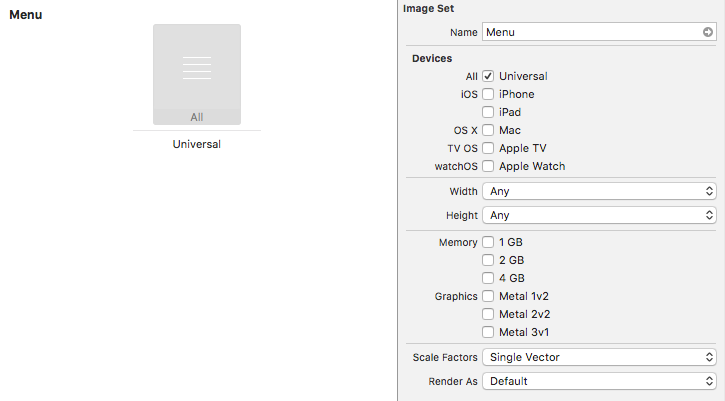

然后简单地导入Xcode >在Images.xcassets中创建对象>选择图像组>从下拉缩放因子中选择单个向量(在属性检查器中)>然后将导入的图像拖放到单个位置保持器中。

​

​

我已经将这种方法应用于我的所有自定义选项卡项，结果非常出色。

Answer 3

我刚刚遇到了这个问题，我通过使用这个扩展名手动调整UIImage大小来解决这个问题：

extension UIImage {

    func aspectFit(to size: CGSize) -> UIImage? {
        let width = self.size.width
        let height = self.size.height

        let widthScale = size.width / width
        let heightScale = size.height / height

        let scaleFactor = min(widthScale, heightScale)

        UIGraphicsBeginImageContextWithOptions(CGSize(width: width * scaleFactor, height: height * scaleFactor), false, 0.0)
        self.draw(in: CGRect(x: 0.0, y: 0.0, width: width * scaleFactor, height: height * scaleFactor))

        defer {
            UIGraphicsEndImageContext()
        }

        return UIGraphicsGetImageFromCurrentImageContext()
      }
}

用法：

tabBarItem.image = myImage.aspectFit(to: CGSize(width: 25, height: 25))
