从ECG流- java/Nymi波段计算心率

Question

我正在尝试使用Nymi波段提供的ECG数据流来计算用户的心率。我目前的方法是通过Nymi带心电流获得10秒的心电数据，检查心脏搏动，乘以6得到BPM。通过从当前值中减去前一个值并将其存储为一个列表，我得到了一个非常准确的心电图流图。问题是，我很难准确判断何时真正发生心跳。

我的猜测是，我需要首先应用某种形式的过滤器，以确保“噪音”不会对读数产生负面影响。因此，我的问题是:是否有一种更干净、更准确的方法来分析可能的心脏跳动的数据？或者我如何正确地过滤数据以消除“噪音”？

编辑1 (代码和示例数据)：

-First方法:我使用了Chauvenet标准的一个变体来尝试捕获异常值，这将是心跳的代表。然而，标准偏差总是太高，而平均值太低(几乎总是为负值)，无法准确地检测出哪些值是异常值。用下面的样本数据，结果是在10秒内拍出22次：

private List<Integer> parseDataForHB(List<Integer> ecgValues)
{
    double mean = mean(ecgValues);
    double standardDeviation = standardDeviation(ecgValues);
    Iterator it = ecgValues.iterator();

    List<Integer> heartBeatValues = new ArrayList<>();

    NormalDistribution normalDistribution = new NormalDistribution(mean, standardDeviation);
    while(it.hasNext())
    {
        int ecgVal = (Integer) it.next();
        stringBuilder.append(", " + ecgVal);

        if((normalDistribution.cumulativeProbability((double)ecgVal) * ecgValues.size()) < 0.5)
        {
            heartBeatValues.add(ecgVal);
        }
    }
    return heartBeatValues;
}

-Second方法:双通，求出平均心跳值。首先，使用整个数据集的最大值作为“起始平均值”，然后查找至少是最大值1/2的所有值，该数据用于为第一次测试中检测到的所有拍子创建平均值。第二次遍历；再次遍历所有的值，寻找任何值，至少是新平均值的50%。这已经证明比第一种方法更准确，但仍然错误地检测/丢弃心脏跳动。根据下面的样本数据，结果是10秒内的7次：

private List<Integer> parseDataForHB(List<Integer> ecgValues, int averageHeartBeatValue)
{
    int previousVal = 0;
    List<Integer> heartBeatValues = new ArrayList<>();
    Iterator it = ecgValues.iterator();

    while(it.hasNext())
    {
        int ecgVal = (Integer)it.next();
        if(ecgVal >= (averageHeartBeatValue * .5))
        {
            if(((ecgVal > 0) && (previousVal < 0)) ||
                    ((ecgVal < 0) && (previousVal > 0)))
            {
                heartBeatValues.add(ecgVal);
                averageHeartBeatValue = (int) mean(heartBeatValues);
            }
        }
        previousVal = ecgVal;
    }
    return  heartBeatValues;
}

示例数据(在绘图时，有10个可见的尖峰，它们代表心跳)：

-59752, -66222, -45702, -34272, -25891, -19203, -13547, -12212, -5916, -8793, -5083, -2075, 3231, 6295, 4898, 3029, 3427, 2161, 4274, -1209, 3428, -1793, 2560, 5195, 1092, 8088, 7539, 6673, 7338, 8527, 11586, 12264, 7979, 4316, 8383, 3198, 2555, 3574, 753, 2964, -3042, 901, -3218, -6178, -21116, 24346, -602, -1520, -3454, -1430, -7914, -1906, -6920, -8216, -8013, -6836, -7863, -1031, 3049, -271, -1010, 1562, -166, -1069, 1143, 3268, -1074, -258, -749, 433, -450, 2612, -2582, 1063, -2656, 3751, -1608, 637, -997, -7, 1155, -556, -1397, 2807, -967, 2946, 1198, -1133, -11066, 5439, 11159, -1066, 643, -34, 441, 1378, 1451, -1664, -2054, -2390, -1484, -1227, 5589, 5151, 4068, 3040, -2243, 1762, -2942, 51, 1793, 245, 171, 639, -375, 1296, -1327, 729, -624, -2642, 3964, -2641, 286, -2766, -393, -316, 2343, -3658, -552, 613, 2687, -1347, 539, -11251, 2873, 14529, -5234, -919, -2486, -3641, 4647, 0, -2149, -4063, -2619, -749, 18, 5274, 6670, 1413, 2697, 2673, 157, -180, 166, 2352, 454, 2013, -2867, 3788, -423, 1680, 1167, -1282, 1554, 768, 298, 205, -480, 2618, 531, -839, -1067, -1056, 1693, 3300, 52, -2087, 259, -5031, -4896, 15720, -3576, -3005, 849, -2643, 2204, -4461, -1953, -572, -3743, -3664, -2254, 3326, 7791, 2388, -1847, 2592, -1142, -1550, 1224, -1044, -1698, -481, 1469, -479, -125, -1853, 455, -38, 167, -55, -2126, -2291, 96, 1179, -2948, -1960, -876, 29, -2660, 1465, -1025, -2131, 2058, -3111, -19865, 20644, 1786, -2853, -2190, -2047, -1873, -643, -921, -3191, -3524, -5160, -3216, 2431, 7117, 1796, 2435, -516, 1557, -1248, -2745, -860, -618, -565, -93, 602, -3364, -1658, 1398, -126, -1715, -1685, 680, -1805, 232, -2093, -1703, -2844, -628, -2049, -1450, 1737, -1216, 2681, -2963, -4605, -11062, 15109, 133, -3804, -2971, -1867, -194, -1433, -4328, -2887, -4452, -3241, -1997, 1815, 6139, 1655, 1583, 520, -2574, -2458, 299, -2345, -475, 991, -2273, -1038, -154, 267, -1528, -1720, -440, -77, -1717, -28, -2684, -606, -1862, -560, -2120, -900, -4206, 2636, -8, -917, -1249, -3586, -13119, 8999, 6520, -2474, -3229, -1804, -1933, -1104, -3035, -1307, -3457, -4996, -2804, -2841, 3889, 6843, 1992, -671, 548, -1871, -2000, 1441, -1519, -2303, -1067, 1131, -1001, -1396, -289, -968, 1864, -3006, -1918, -72, -239, -589, -2233, -1982, 2608, -2765, -1461, -2215, -1916, 2924, -13, 342, -446, -3427, -19378, 20846, 2310, -6999, -1806, -728, -932, -2081, -2129, -2054, -4103, -2641, -4826, 1457, 3338, 6764, 2363, -1811, 453, -2577, -796, -237, -663, -1594, -170, -922, -149, -2258, -816, -1250, -1640, 2522, -4363, 668, -3494, -557, -21, -263, -4197, 694, -2921, -161, -3000, -852, 3120, 339, -1138, -2066, -4505, -13751, 17435, -446, -4212, -1339, -2239, -223, -1322, -3550, -3987, -2102, -3505, -3971, 3695, 3535, 3150, 2459, 1575, -3297, -383, -1470, 1556, -2191, -123, -1444, -1572, 1973, -3773, 1206, -860, -1384, -395, -818, -934, -940, -494, 795, -1416, -3613, -442, 622, -2798, 1296, -373, -400, -1270, 278, -5536, -14798, 20071, -2973, -3795, -754, -3358, -393, -2279, -1834, -1983, -5568, -4118, -2595, 1443, 6367, 3245, 1500, -1697, 1287

这个数据样本有更多的“噪音”，理想情况下，我想过滤掉：

-35751, -32565, -28033, -23493, -18135, -10310, -8731, -4143, -5485, -2162, -955, -6393, -4211, -3047, -3097, -3232, -2975, -1571, -2105, -1440, -3880, -372, -227, -1266, -2269, -299, 2255, -2534, -3677, 675, 78, 415, -2274, -2256, 875, -13756, -5896, 15991, 585, -4356, 2706, -2028, 2127, -2249, -1282, -2555, -2865, -2570, -2666, 3745, 5965, 2728, -73, 611, 342, 1297, 214, -1153, 496, -283, -1868, 1791, -541, 2044, -414, 1595, 72, -2262, -363, 1855, -649, 909, -815, -363, 2791, 152, 1072, -2025, 1291, -12311, -6729, 22739, -4036, -784, 2598, -871, -2182, 1244, -2158, -2403, -1551, -3825, -4385, 4281, 5919, 6609, -2120, 480, 1070, -736, 525, -1520, -2225, 1795, 574, 781, -584, -1750, 175, 3339, -1175, 1186, -1319, 361, 885, -46, -1078, -2569, -720, 1533, 2465, 113, -1953, 2475, -5732, -22272, 24177, 235, 1385, -3850, 2291, -1417, -2452, -862, -3745, -932, -3586, -3987, -69, 5431, 3902, 2284, -619, 609, -1424, -1467, -1055, -1166, -1216, 1515, -1851,  -49, -4983, 1495, 3563, -873, -1933, -397, -933, 546, -1925, -753, -53, -2603, -591, 769, 3005, -2773, 2097, -5993, -21911, 23700, 3747, -4986, 595, -1815, -1589, -571, -2116, -1823, -6708, -1686, -1891, -991, 5178, 3719, 1188, -2394, 3992, -1555, -5306, 2830, 25, -2564, 2112, -1723, -3810, 4700, -2780, 520, -70, -2015, 1093, -2231, 2526,  -4651, -799, 764, -2429, 272, -564, 1119, -1089, 2371, -5627, -8118, 7574, 6499, -8635, 582, -2186, -1986, -477, -2178, -707, -6743, -3582,  -4409, 1806, 2718, 5820, -272, 1046, -580, -1552, -1184, -3206, -690, 1218, -871, -1919, -2552, 2127, -754, -1848, -3573, 3112, -1170, 468, -2593, -382, -3280, 3664, -5572, 1992, -30, -7230, 8670, -2504, -4969, -14813, 225, 14109, 8194, -9438, -4781, 3102, -8626, 6428, -5387, -5050, 548, -10060, 6965, -2155, 2195, 5498, 359, -4090, 5130, -4214, 1478, -364, -6444, 5889, -3363, -1621, -3570, 8390, -5828, -1472, 841, -8869, 11057, -6734, 173, 535, -638, -2628, -2751, 4754, 514, -2423, 1168, -3860, -23875, 18070, 7511, -3048, -1173, -6033, 5087, -5258, -3012, -831, -1180, -5298, -557, -2993, 6236, 1417, 2683, 361, 2293, -4117, 1122, -1922, -3730, 2705, -848, -3560, 2100, -319, -495, -347, -2329, 1341, -805, 1227, -2463, -440, -1440, 1206, -2361, -411, -1481, 3837, -3101, 1851, -5779, -22183, 22335, 3443, -3854, -2077, -2311, 1471, -817, 792, -7227, -2963, -4038, -92, -1234, 4692, 3973, 2122, 1333, -222, -2997, 1279, -3531, 1335, 140, -375, -2235, 2795, 598, -3233, -951, 1895, -288, -925, 1066, -3400, -1230, -2011, 2217, 1942, -1790, -1700, -1450, 756, -10710, -6744, 18590, -1435, -1739, -2097, -2638, -454, 67, -4556, -695, -5602, -2815, -2142, 764, 5958, 2175, 2055, -647, -466, -478, -1082, 527, -2214, 275, 274, -1687, -2358, 31, 1570, -1587, -871, -271, -2365, 1337, -831, -1095, -2056, -208, -1383, 2415, -1523, -1538, -719, -3842, -20933, 15223, 9978, -4030, -2521, 190, -4163, -2305, 1814, -2465, -4207, -3792, -2559, -2123, 2908, 5366, 2933, -1455, -57, 112, -2241, -1416, -2778, 2353, -1200, -2027, -962, 1117, -1530, 157, -2902, 3466, -5072, 555, 1425, -2791, -1369, 156, -6789, 1961, -1111, 3631, -2592, -1643, 2039, -2865

Update 1 -遵循@stackoverflowuser2010 2010推荐，我尝试使用将心电数据转换成频谱，以计算实际频率的峰值。然而，这里的结果在通过方法1(Chauvenet的准则)或方法2(基于平均心跳值的计算)时并没有多大的改善。也许我漏掉了什么？下面是使用相同数据集的结果：

TransformType.FORWARD:方法1= 1，方法2= 266

TransformType.INVERSE:方法1= 1，方法2=0

我认为部分问题是，要使用FFT，数据必须是2的幂。由于数据流的大小不同(记录10秒，心跳更快就会产生更大的数据集)，如果数据集的大小不是2的幂，就必须将其结束。

以下是FFT功能的新代码：

 private List<Integer> ffs(List<Integer> ecgValues)
{
    List<Integer> transoformedStream = new ArrayList<>();
    FastFourierTransformer ffs = new FastFourierTransformer(DftNormalization.STANDARD);
    double[] input = convertToDoubleArray(ecgValues);

    Complex[] complex = ffs.transform(input, TransformType.FORWARD);

    for(int i = 0; i < complex.length - 1; i++)
    {
        double real = (complex[i].getReal());
        double imaginary = (complex[i].getImaginary());

        transoformedStream.add((int)Math.sqrt((real * real) + (imaginary * imaginary)));
    }

    return transoformedStream;
}

private double[] convertToDoubleArray(List<Integer> ecgValues)
{
    double[] convertedList;

    if(isPowerOfTwo(ecgValues.size()))
    {
        convertedList = new double[ecgValues.size()];
    }
    else
    {
        convertedList = new double[nextPowerOfTwo(ecgValues.size())];
    }

    for(int i = 0; i < ecgValues.size(); i++)
    {
        convertedList[i] = (double)ecgValues.get(i);
    }
    return convertedList;
}

private boolean isPowerOfTwo(int size)
{
    boolean isPowerOfTwo = ((size & -size) == size);

    return isPowerOfTwo;
}

private int nextPowerOfTwo(int size)
{
    int res = 2;
    while (res <= size) {
        res  *= 2;
    }

    return res;
}

对方法2的代码中的while-循环略作修改：

while(it.hasNext())
    {
        int ecgVal = (Integer)it.next();
        if(ecgVal >= (averageHeartBeatValue * .5))
        {
                heartBeatValues.add(ecgVal);
                averageHeartBeatValue = (int) mean(heartBeatValues);
        }
    }

更新2 --继续处理FFT数据，但仍不确定我是否在正确的路径上。使用上面列出的相同方法进行快速傅立叶变换(使用"org.apache.commons.math3.transform.FastFourierTransformer")，)，我在FFT结果中搜索峰值。由于这个值太高，我采用了另一种方法，在这里，将峰值乘以信号频率(在本例中为50)，然后除以样本大小。对于下面的示例，它计算如下：

50 510 * 423079 (峰值)/510(样本大小)= 41478.33

另一种选择是：

50 the * 179 (峰值指数)/ 510 (样本量)= 17.54

这是心电图值：

-70756.0, -56465.0, -52389.0, -25199.0, -20352.0, -13660.0, -12615.0, -9202.0, -10225.0, -6168.0, -5338.0, 4409.0, -1204.0, 3009.0, 1821.0, -3127.0, 2076.0, 720.0, 675.0, -880.0, 622.0, 1851.0, -915.0, 1296.0, -3069.0, -10.0, 1114.0, 2335.0, -4363.0, 3386.0, -189.0, -2497.0, 6326.0, -4007.0, -2708.0, 1120.0, -2159.0, 2643.0, -1817.0, 749.0, 6096.0, -2927.0, -1514.0, -24006.0, 18897.0, 10851.0, -2934.0, -1487.0, -1660.0, 90.0, 1999.0, -4448.0, 2567.0, -1185.0, -2172.0, -4479.0, -253.0, 5173.0, 5956.0, 2814.0, 3279.0, 1617.0, 5174.0, -4152.0, 911.0, 2404.0, 1579.0, 792.0, 573.0, -28.0, 3251.0, 159.0, -2170.0, 727.0, 2652.0, -2676.0, 3039.0, -2938.0, 2539.0, 1586.0, -1447.0, 132.0, -60.0, 439.0, -87.0, -2239.0, 2074.0, 1268.0, -3559.0, 1266.0, -18937.0, -869.0, 25032.0, -6298.0, -1653.0, 590.0, -1737.0, -3840.0, -484.0, -3408.0, -2470.0, -3663.0, -1526.0, -158.0, -748.0, 5249.0, -44.0, 1903.0, -1900.0, 2513.0, -58.0, -2065.0, -450.0, -1131.0, -2262.0, 3663.0, -2968.0, 1262.0, -1687.0, -2745.0, -581.0, -11.0, -528.0, 349.0, -2231.0, -1198.0, -2039.0, 1362.0, -3671.0, 580.0, -794.0, -3924.0, -1711.0, 2093.0, -935.0, 2423.0, -1017.0, -5674.0, -26830.0, 27284.0, 4433.0, -4604.0, -2655.0, -4541.0, -2643.0, 2036.0, -3159.0, -3194.0, -2030.0, -2535.0, -5753.0, -31.0, 5056.0, 241.0, 4452.0, -1591.0, -1056.0, 573.0, -3637.0, -1224.0, -2728.0, 3535.0, -2645.0, -1281.0, -1359.0, -1918.0, 621.0, -2967.0, 2535.0, -3048.0, -2820.0, -2530.0, -1202.0, 315.0, -645.0, -3541.0, -3547.0, -2725.0, -4590.0, -124.0, 620.0, -1866.0, -4450.0, -17536.0, 4480.0, 16119.0, -7421.0, 2363.0, -8373.0, 3109.0, -896.0, -6533.0, -1502.0, -378.0, -3602.0, -5893.0, -2730.0, 2619.0, 3532.0, 675.0, -778.0, -590.0, 288.0, -3793.0, -3934.0, -830.0, 564.0, -1103.0, -5270.0, 121.0, 950.0, -2570.0, -502.0, -1556.0, -142.0, -1683.0, -2455.0, -3154.0, -2773.0, -2883.0, -1375.0, -2866.0, -5988.0, 1914.0, -2311.0, -1654.0, -2757.0, -4321.0, -29329.0, 26384.0, 2636.0, -5619.0, -3352.0, -5555.0, -72.0, -5429.0, -751.0, -2445.0, -8749.0, -4021.0, -912.0, -2294.0, 6468.0, 135.0, 1281.0, -2321.0, -320.0, -2578.0, -3737.0, -1470.0, -1841.0, -631.0, -1108.0, -2371.0, -2055.0, -3166.0, -1419.0, -677.0, -3666.0, -881.0, -20.0, -4403.0, 1366.0, -3804.0, 1064.0, -10377.0, 4307.0, -3898.0, -845.0, 3795.0, -7509.0, -21636.0, 12672.0, 9857.0, -2862.0, -4136.0, -1805.0, -5989.0, 410.0, 1048.0, -13174.0, -949.0, -3802.0, -4939.0, 1437.0, -506.0, 1305.0, 6104.0, -1481.0, -3925.0, 1949.0, -1001.0, -4920.0, -172.0, -1043.0, -1158.0, -2925.0, -994.0, -2615.0, 720.0, -8393.0, 3785.0, -3428.0, -7614.0, 5963.0, -1540.0, -4688.0, -722.0, 881.0, -4912.0, 2058.0, -493.0, -7200.0, 4413.0, -34168.0, 29170.0, 1335.0, -4874.0, -13611.0, 8360.0, -4880.0, 1229.0, -4077.0, -7090.0, 4488.0, -8641.0, -3558.0, -2288.0, 3415.0, -1972.0, 4252.0, -578.0, -2509.0, -1106.0, -297.0, -3186.0, 1630.0, -5392.0, 261.0, -446.0, -12592.0, 10760.0, -3906.0, -3190.0, -2114.0, -1968.0, 880.0, 883.0, -3583.0, -4262.0, -4495.0, 505.0, 2194.0, -469.0, -5780.0, 5805.0, -11440.0, -21706.0, 27385.0, -8533.0, 2782.0, 362.0, -5929.0, -1915.0, -4238.0, 1071.0, -8529.0, 2317.0, -7595.0, -5143.0, 240.0, 6792.0, -2586.0, 5445.0, -2862.0, -3263.0, -4361.0, 3596.0, -3985.0, -438.0, -1449.0, -2594.0, 627.0, -3802.0, 1196.0, -2165.0, 319.0, -4753.0, -5308.0, 3199.0, -3945.0, -2982.0, 850.0, -1623.0, -2724.0, -828.0, -3097.0, -6728.0, 4599.0, 1662.0, -6493.0, 2834.0, -35656.0, 20133.0, 12750.0, -7834.0, -1832.0, 172.0, -11288.0, 13703.0, -12787.0, -6303.0, -2303.0, -2038.0, -7853.0, 8006.0, 707.0, -811.0, 3311.0, -2042.0, -1985.0, -423.0, -2754.0, 335.0, -5464.0, 600.0, -3398.0, -866.0, -1193.0, -2135.0, -2609.0, 1194.0, -2424.0, -2590.0, -3526.0, 790.0, -5170.0, 5491.0, 51.0, -14384.0, 9287.0, -4215.0, -7155.0, 9432.0, -12910.0, -1309.0, 5215.0, -3607.0, -6808.0, 9298.0, -22541.0, -12006.0, 28921.0, -9387.0, -1677.0, -656.0, -4015.0, -998.0, -1964.0, -5664.0, -4743.0, -3378.0, -9891.0, 6259.0, -585.0, 3174.0, -315.0, -507.0, -132.0, -463.0, -2709.0, -1921.0, -2463.0, -2316.0, 455.0, -2531.0

这里是FFT值：

850159, 149286, 265943, 245545, 268816, 273358, 259215, 258683, 247526, 273654, 242403, 281878, 307284, 278415, 271214, 258875, 253768, 252473, 255385, 220324, 231414, 242633, 226099, 191531, 248391, 171515, 218672, 186567, 214938, 224413, 216581, 235749, 186375, 164166, 44581, 278924, 93980, 175930, 178638, 154459, 170033, 192662, 140531, 132274, 128717, 119741, 260519, 78757, 246641, 188627, 160756, 119053, 131311, 98181, 100447, 111493, 168179, 130609, 95353, 186940, 109973, 110107, 97234, 140556, 196081, 214005, 135410, 35912, 141008, 138413, 52177, 175686, 129286, 90057, 164437, 186183, 188454, 219768, 101066, 182511, 147675, 20046, 328759, 143892, 75628, 127744, 111484, 255969, 211560, 3946, 82988, 207029, 98322, 130963, 168633, 122201, 38624, 340126, 168085, 115223, 37400, 94940, 85540, 108631, 51006, 197575, 146065, 51800, 239245, 67848, 263602, 69630, 78250, 125533, 164151, 215253, 147920, 208686, 64569, 229339, 93518, 260792, 39166, 125931, 242542, 48721, 174348, 141559, 125815, 78765, 79803, 270542, 135343, 89293, 167074, 111937, 130130, 23251, 220470, 144755, 83364, 59643, 263924, 81461, 146219, 101076, 98141, 100952, 145975, 170965, 107258, 24782, 164298, 133108, 153683, 96266, 184367, 252932, 66484, 150744, 140932, 48479, 196921, 85676, 117759, 220018, 87578, 204263, 406546, 205701, 153631, 329187, 232988, 75216, 88677, 77744, 201402, 237572, 39696, 254693, 423076, 393125, 318252, 98043, 212493, 70255, 3664, 148288, 81766, 31081, 173588, 262050, 240517, 72926, 194867, 166347, 41535, 163457, 90379, 27538, 87297, 161587, 182472, 36915, 262205, 199485, 215211, 87933, 59445, 76130, 66797, 263300, 108378, 205190, 221071, 272146, 213902, 125151, 171001, 44875, 107620, 118709, 32582, 17918, 91632, 166583, 131732, 270558, 152837, 146896, 61740, 39048, 180589, 208806, 163988, 130691, 186421, 88166, 331794, 293086, 188767, 104598, 61049, 66532, 92698, 172981, 51492, 144210, 96422, 146135, 143004, 337824, 130458, 91313, 137682, 112294, 263795, 112294, 137682, 91313, 130458, 337824, 143004, 146135, 96422, 144210, 51492, 172981, 92698, 66532, 61049, 104598, 188767, 293086, 331794, 88166, 186421, 130691, 163988, 208806, 180589, 39048, 61740, 146896, 152837, 270558, 131732, 166583, 91632, 17918, 32582, 118709, 107620, 44875, 171001, 125151, 213902, 272146, 221071, 205190, 108378, 263300, 66797, 76130, 59445, 87933, 215211, 199485, 262205, 36915, 182472, 161587, 87297, 27538, 90379, 163457, 41535, 166347, 194867, 72926, 240517, 262050, 173588, 31081, 81766, 148288, 3664, 70255, 212493, 98043, 318252, 393125, 423076, 254693, 39696, 237572, 201402, 77744, 88677, 75216, 232988, 329187, 153631, 205701, 406546, 204263, 87578, 220018, 117759, 85676, 196921, 48479, 140932, 150744, 66484, 252932, 184367, 96266, 153683, 133108, 164298, 24782, 107258, 170965, 145975, 100952, 98141, 101076, 146219, 81461, 263924, 59643, 83364, 144755, 220470, 23251, 130130, 111937, 167074, 89293, 135343, 270542, 79803, 78765, 125815, 141559, 174348, 48721, 242542, 125931, 39166, 260792, 93518, 229339, 64569, 208686, 147920, 215253, 164151, 125533, 78250, 69630, 263602, 67848, 239245, 51800, 146065, 197575, 51006, 108631, 85540, 94940, 37400, 115223, 168085, 340126, 38624, 122201, 168633, 130963, 98322, 207029, 82988, 3946, 211560, 255969, 111484, 127744, 75628, 143892, 328759, 20046, 147675, 182511, 101066, 219768, 188454, 186183, 164437, 90057, 129286, 175686, 52177, 138413, 141008, 35912, 135410, 214005, 196081, 140556, 97234, 110107, 109973, 186940, 95353, 130609, 168179, 111493, 100447, 98181, 131311, 119053, 160756, 188627, 246641, 78757, 260519, 119741, 128717, 132274, 140531, 192662, 170033, 154459, 178638, 175930, 93980, 278924, 44581, 164166, 186375, 235749, 216581, 224413, 214938, 186567, 218672, 171515, 248391, 191531, 226099, 242633, 231414, 220324, 255385, 252473, 253768, 258875, 271214, 278415, 307284, 281878, 242403, 273654, 247526, 258683, 259215, 273358, 268816, 245545, 265943

这些值仍然很遥远。在我的另一个手腕上，我有一个单独的可穿戴设备来跟踪我的心率，对于给定的样本，它报告的速率为每分钟77次。

更新3 -使用占线测试正确运行的快速傅立叶变换(稍后将在Octive中测试)。但是，不确定我是否正确地处理了数据。我会继续玩这个游戏，看看我能不能提高成绩。

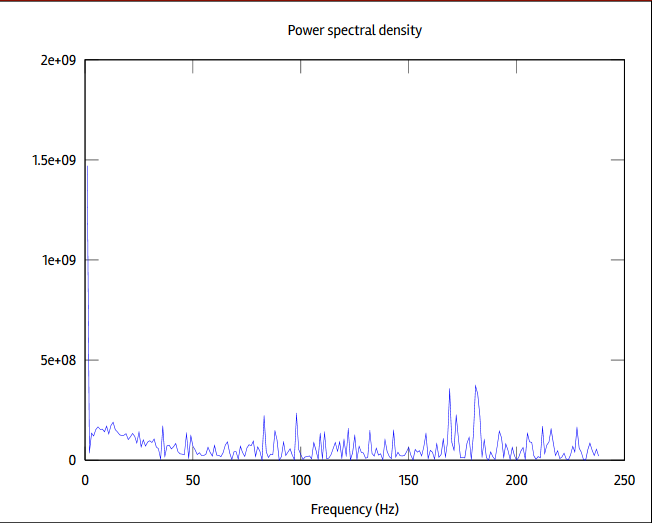

这是光谱图：

​

​

这是我的密码：

Fs = 50;                    % Sampling frequency
T = 1/Fs;                     % Sample time
L = 476;                     % Length of signal
t = (0:L-1)*T;                % Time vector
% Sum of a 50 Hz sinusoid and a 120 Hz sinusoid
y = [ -70756 -56465 -52389 -25199 -20352 -13660 -12615 -9202 -10225 -6168 -5338 4409 -1204 3009 1821 -3127 2076 720 675 -880 622 1851 -915 1296 -3069 -10 1114 2335 -4363 3386 -189 -2497 6326 -4007 -2708 1120 -2159 2643 -1817 749 6096 -2927 -1514 -24006 18897 10851 -2934 -1487 -1660 90 1999 -4448 2567 -1185 -2172 -4479 -253 5173 5956 2814 3279 1617 5174 -4152 911 2404 1579 792 573 -28 3251 159 -2170 727 2652 -2676 3039 -2938 2539 1586 -1447 132 -60 439 -87 -2239 2074 1268 -3559 1266 -18937 -869 25032 -6298 -1653 590 -1737 -3840 -484 -3408 -2470 -3663 -1526 -158 -748 5249 -44 1903 -1900 2513 -58 -2065 -450 -1131 -2262 3663 -2968 1262 -1687 -2745 -581 -11 -528 349 -2231 -1198 -2039 1362 -3671 580 -794 -3924 -1711 2093 -935 2423 -1017 -5674 -26830 27284 4433 -4604 -2655 -4541 -2643 2036 -3159 -3194 -2030 -2535 -5753 -31 5056 241 4452 -1591 -1056 573 -3637 -1224 -2728 3535 -2645 -1281 -1359 -1918 621 -2967 2535 -3048 -2820 -2530 -1202 315 -645 -3541 -3547 -2725 -4590 -124 620 -1866 -4450 -17536 4480 16119 -7421 2363 -8373 3109 -896 -6533 -1502 -378 -3602 -5893 -2730 2619 3532 675 -778 -590 288 -3793 -3934 -830 564 -1103 -5270 121 950 -2570 -502 -1556 -142 -1683 -2455 -3154 -2773 -2883 -1375 -2866 -5988 1914 -2311 -1654 -2757 -4321 -29329 26384 2636 -5619 -3352 -5555 -72 -5429 -751 -2445 -8749 -4021 -912 -2294 6468 135 1281 -2321 -320 -2578 -3737 -1470 -1841 -631 -1108 -2371 -2055 -3166 -1419 -677 -3666 -881 -20 -4403 1366 -3804 1064 -10377 4307 -3898 -845 3795 -7509 -21636 12672 9857 -2862 -4136 -1805 -5989 410 1048 -13174 -949 -3802 -4939 1437 -506 1305 6104 -1481 -3925 1949 -1001 -4920 -172 -1043 -1158 -2925 -994 -2615 720 -8393 3785 -3428 -7614 5963 -1540 -4688 -722 881 -4912 2058 -493 -7200 4413 -34168 29170 1335 -4874 -13611 8360 -4880 1229 -4077 -7090 4488 -8641 -3558 -2288 3415 -1972 4252 -578 -2509 -1106 -297 -3186 1630 -5392 261 -446 -12592 10760 -3906 -3190 -2114 -1968 880 883 -3583 -4262 -4495 505 2194 -469 -5780 5805 -11440 -21706 27385 -8533 2782 362 -5929 -1915 -4238 1071 -8529 2317 -7595 -5143 240 6792 -2586 5445 -2862 -3263 -4361 3596 -3985 -438 -1449 -2594 627 -3802 1196 -2165 319 -4753 -5308 3199 -3945 -2982 850 -1623 -2724 -828 -3097 -6728 4599 1662 -6493 2834 -35656 20133 12750 -7834 -1832 172 -11288 13703 -12787 -6303 -2303 -2038 -7853 8006 707 -811 3311 -2042 -1985 -423 -2754 335 -5464 600 -3398 -866 -1193 -2135 -2609 1194 -2424 -2590 -3526 790 -5170 5491 51 -14384 9287 -4215 -7155 9432 -12910 -1309 5215 -3607 -6808 9298 -22541 -12006 28921 -9387 -1677 -656 -4015 -998 -1964 -5664 -4743 -3378 -9891 6259 -585 3174 -315 -507 -132 -463 -2709 -1921 -2463 -2316 455 -2531.0 ] % Sinusoids plus noise

NFFT = 2^nextpow2(L); % Next power of 2 from length of y
Y = fft(y,NFFT);
Pyy = Y.*conj(Y)/L;


plot(Pyy(1:238))
title('Power spectral density')
xlabel('Frequency (Hz)')

更新4 -决定尝试另一种方法。在这种情况下，使用自相关、低通滤波和FFT.

首先是自相关:如果数据中有最小的噪声，结果是非常准确的。但是，一旦发生噪音，结果就不再可靠了。下面是代码：

private float correlate(List<Float> data, int nElements, int offset)
{
    float sum = 0;

    for(int i = 0; i < nElements - offset; i++)
    {
        sum += data.get(i) * data.get(i + offset);
    }
    return sum;
}

int getBeat(List<Float> data, int n)
{
    int minEle = 0, maxEle, i;
    float minVal, maxVal;

    List<Float> correlatedValues = new ArrayList<>();

    for(i = 0; i < n; i++)
    {
        correlatedValues.add(correlate(data, n, i));
    }

    minVal = correlatedValues.get(0);

    for(i = 1; i < n; i++)
    {
        if(correlatedValues.get(i) > correlatedValues.get(i - 1))
        {
            minVal = correlatedValues.get(i);
            minEle = i;
            break;
        }
    }

    maxVal = minVal;
    maxEle = minEle;
    for (i=minEle; i<n; i++)
    {
        if (correlatedValues.get(i) > maxVal)
        {
            maxVal = correlatedValues.get(i);
            maxEle = i;
        }
    }

    return maxEle;
}

返回的结果是节拍之间的距离。将样本长度除以距离，得到样本的心率。例子: 470 (样本量)/ 46 (距离)= 10 (每10秒样本拍)*6=60 470。

正如前面提到的，噪音掩盖了这一点，所以我试图拼凑一个基于这个例子的低通滤波器。下面是我想出的代码：

private List<Float> lowPassFilter(List<Float> frequencies, float smoothing)
{
    float frequency = frequencies.get(0);
    for(int i  = 1; i < frequencies.size(); i++)
    {
        float currentFrequency = frequencies.get(i);
        frequency += (currentFrequency - frequency) / smoothing;
        frequencies.set(i, frequency);
    }
    return frequencies;
}

问题是，不管我运行低通滤波器的结果(自相关，Chauvenet准则，或按峰值搜索)，结果是0(0)。我的猜测是我的过滤器实现是关闭的。

然而，我也尝试使用FFT来获取频率，然后使用这些结果与自动相关，结果仍然是0(零)。下面是用FFT获取频率的代码：

    private List<Float> fft(List<Integer> ecgValues, TransformType transformType)
{
    int samplingFrequency = 50;

    List<Integer> transformedStream = new ArrayList<>();

    FastFourierTransformer ffs = new FastFourierTransformer(DftNormalization.STANDARD);
    double[] input = convertIntegerListToDoubleArray(ecgValues);

    Complex[] complex = ffs.transform(input, transformType);

    List<Float> magnitude = calculatePowerSpectrum(complex);

    List<Float> frequencies = powerSpectrumToFrequency(magnitude, samplingFrequency, ecgValues.size());

    return frequencies;
}

private List<Float> calculatePowerSpectrum(Complex[] complex)
{
    List<Float> magnitude = new ArrayList<>();

    for(int i = 0; i < complex.length - 1; i++)
    {
        double real = (complex[i].getReal());
        double imaginary = (complex[i].getImaginary());

        magnitude.add((float) Math.sqrt((real * real) + (imaginary * imaginary)));

    }

    return magnitude;
}

Answer 1

首先，有趣的问题。绝对喜欢。

心跳的特点是压力下降，压力大幅度增加，然后大幅度下降，然后回到平均水平。

噪声比这更随机，而且在下降(通常)之前往往会恢复到平均水平。

通过比较移动噪声平均值和最大变化超过3点，我们可以滤除实际的心跳从噪声。您可以在下面的JSfiddle中看到这一点：

小提琴

是的，我制作了显示循环，因为我最初是为了好玩而绘制的。当你让线条褪色时，它看起来很酷。而且，我知道这不是用java编写的，但是代码基本上是一样的。

无论如何，有关的守则是：

var averageSpike=0;
//itterate over data
for (var i = 0; i < data.length; i++) {
  //Calc moving average
  for (var l = 0; l < 10; l++) {
    var m = i - l;
    if (m < 0)
      m += data.length;
    if (m > data.length)
      m -= data.length;
    averageSpike += Math.abs(data[m]);
  }
  //4 times average is the threshhold for a heartbeat. This may require tweaking
  averageSpike /= 2.5;
  //Get 3 points ahead
  j = i + 1;
  k = i + 2;
  //wrap around array
  if (j > data.length - 1) {
    j = 0;
  }
  if (k > data.length - 1) {
    k = k - data.length;
  }
  var p1 = data[i];
  var p2 = data[j];
  var p3 = data[k];
  //Get min and max points
  //Notice that the min can only come from points 1 and 2, and the max from
  //  2 and 3. This is important as it filters out false positives.
  var min = Math.min(p1, p2);
  var max = Math.max(p2, p3);
  //Calc the difference
  var dif = max - min;
  //check if it is greater than the noise threshold
  if (dif >= averageSpike) {
    data2.push(dif);
  } else {
    data2.push(0);
  }
}

我还没有测试过不同的噪音阈值。

显然，现在你有了你的单个尖峰，你只需记录它们，并取一个移动平均值，有多少(在给定的时间)有多少，以计算bpm。

编辑：

我一直在对这两个数据集进行一些测试。通过调整移动平均值和除数中的点数，它们都可以达到100%的精度。但不是同时。在低噪声数据集上，如果噪声太低，就会出现误报。这可以通过限制噪声阈值的下限来解决。理想情况下，在y=1处有一个渐近的方程，然后变成线性.但我还没有找到正确的方程式。

随着下午2点的变化，问题也会出现。“噪声”数据点的数量将随着bpm的增加而减少，因此移动平均值中的点数需要改变。这可以通过一个简单的反馈机制来补救，该机制根据当前的bpm修改循环计数和除数。

Answer 2

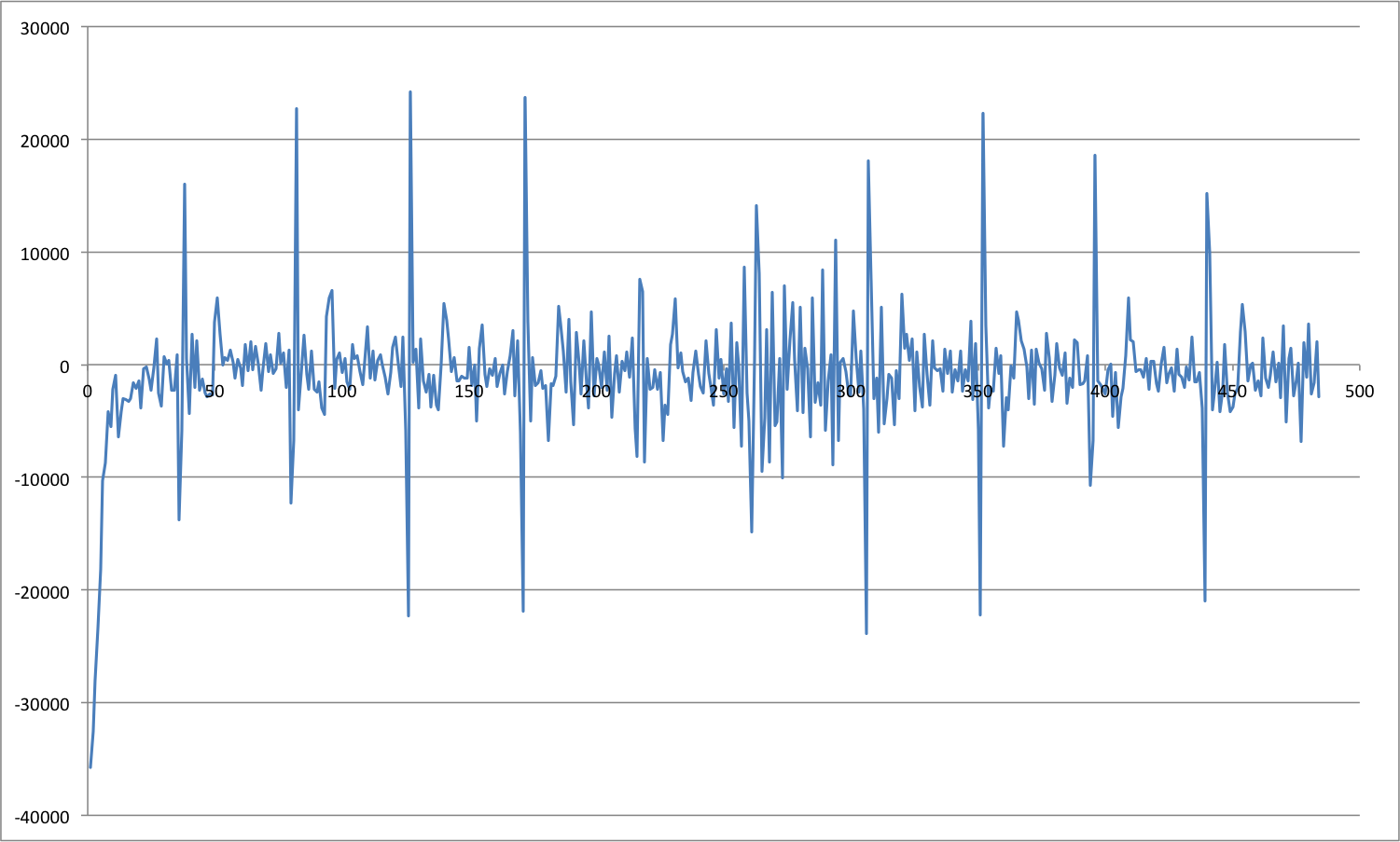

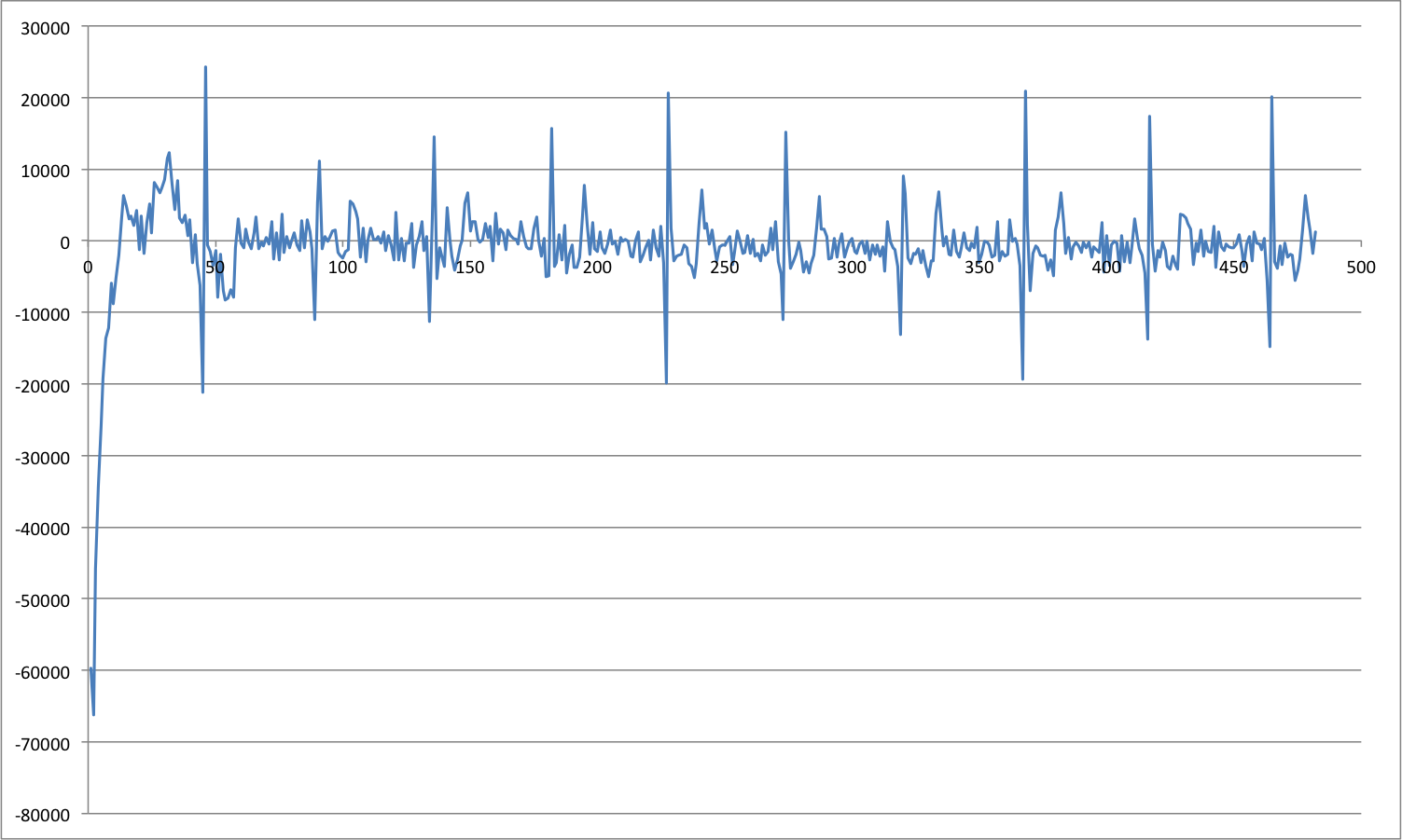

首先，让我们画出您拥有的两个数据集。也许你一开始就该这么做。

​

​

​

​

如果您想要找到心率，您可能可以确定在时域或频域的结果。

要在时域中找到心率，就需要在数据中找到峰值。您的数据是相当干净的，所以您可以使用一个简单的找峰算法。搜索“时间序列查找峰值”将导致以下堆栈溢出问题：实时数据中的峰值信号检测

这篇文章提供了几个你可能在一天内就能破解的答案。

正如你在最初的帖子中提到的，在10秒的样本中大约有10个峰值，所以在60秒内，心率将在每分钟60次左右。

要在频域中找到心率，可以运行快速傅立叶变换。要正确运行FFT并找到频率箱，您需要提供一个采样频率。我猜想，由于你有500个样本超过10秒，采样率必须是500个样本/10秒= 50赫兹。

我没有在这台计算机上安装一个工作的Matlab或Octave，但是你可以自己运行它。例如，Mathworks有一个页面，它显示了运行FFT并绘制结果的所有代码：http://www.mathworks.com/help/matlab/ref/fft.html?refresh=true。

该页的FFT图(而不是从您的数据)如下：

​

​

在上面的图中，你可以看到125赫兹的最高峰。如果你用你的数据，最高的单峰将是你的答案。

您显然不会为您的软件运行Matlab。然而，有很多开放源码的FFT库可用.一旦FFT完成，您需要解析答案以找到最高峰值。

无论你用什么来得到你的答案，你都需要把它和一些基本的真理进行比较。我建议在智能手机上使用心率应用程序(iPhone或Android)。我使用的一个心率应用是Azumio的即时心率。这个堆栈溢出问题有以下几种应用程序的背景：https://apple.stackexchange.com/questions/45176/how-accurate-are-ios-apps-that-measure-heart-rate

如果您需要更多的答案，我建议您添加“信号处理”标签到您的问题，以便它是可见的人与DSP的知识。还有一个StackExchange董事会(https://dsp.stackexchange.com/)拥有更多的专家。

当您找到您的解决方案，请张贴在这里与您的结果。

编辑，2015年5月8日

FFT的背景信息：

FFT算法是求时域信号频率分量的一种算法。实际上，离散傅里叶变换(DFT)可以帮你做到这一点。FFT只是DFT的一个快速实现(因此，快速傅里叶变换)。在你的时间域图中反复出现的频率在频域上会变得更加明显。例如，您的时域图每10秒显示10个强循环峰值。频域图将显示相同的数据，在10个峰值/10秒=1/秒= 1Hz处有一个大峰值。

这里有一些链接可以帮助您理解FFT的功能。我建议您安装Matlab或Octave (免费开放源码版本的Matlab)。

http://www.mathworks.com/help/matlab/examples/fft-for-spectral-analysis.html

http://www.dspguide.com/ch9/1.htm

此链接特别显示Matlab代码，用于读取CSV文件中的时间序列信号，然后绘制频谱图：

http://www.mathworks.com/matlabcentral/answers/155036-how-to-plot-fft-of-time-domain-data

您必须提供采样频率(Fs是此变量的常用名称)。

Answer 3

问得好。这里还有另一种解决问题的方法：

您可以通过执行auto-correlation.来检测信号中的周期性元素。简而言之，可以通过将信号与其自身的时移版本相乘来计算自相关，并存储产品之和。这样做的所有可能的时间偏移，你将得到自相关。

自相关中的每个元素都告诉您，信号在不同的时移中是如何与自身相似的。如果信号中存在周期性信号(比如心跳)，那么相关关系就会达到峰值。

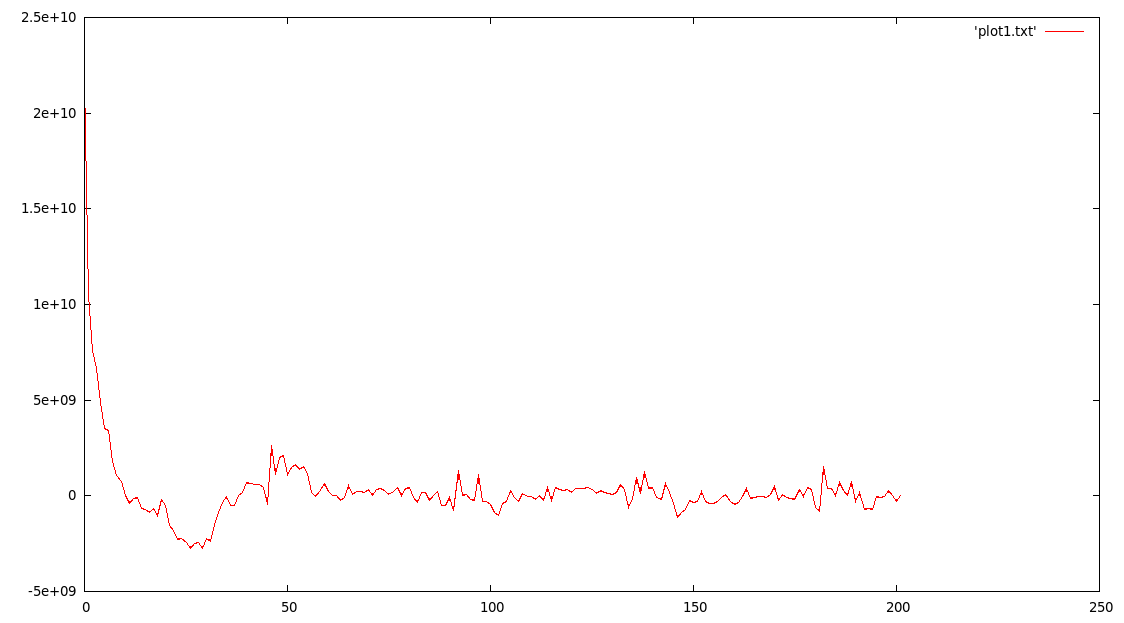

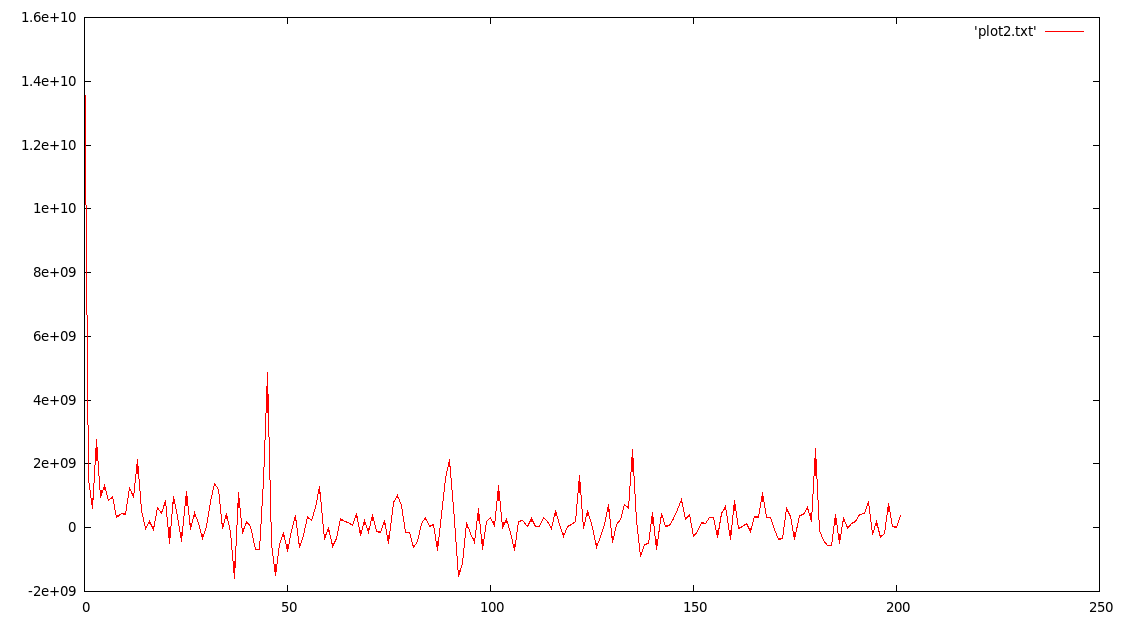

下面是第一个和第二个数据集的自相关性(截断为前200个元素)：

​

​

注意，所有的自相关性都是从第一个元素的一个微不足道的巨大峰值开始的.这是因为与非时移版本本身相关的信号完全相关。这个高峰很快就会下降。稍后你会发现代表你心跳的山峰，心跳的两倍，心跳的三倍，等等。

现在的任务非常简单:计算数据块的自相关性，跳过初始峰值并搜索最高峰值。它会被放置在信号最周期性的地方。你的心跳在哪里。

下面是一个C代码，它以蛮力的方式执行此操作(对不起，没有java)：

#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>

static float timeseries1[] =
{
-59752, -66222, -45702, -34272, -25891, -19203, -13547, -12212, -5916, -8793, -5083, -2075, 3231, 6295, 4898, 3029, 3427, 2161, 4274, -1209, 3428, -1793, 2560, 5195, 1092, 8088, 7539, 6673, 7338, 8527, 11586, 12264, 7979, 4316, 8383, 3198, 2555, 3574, 753, 2964, -3042, 901, -3218, -6178, -21116, 24346, -602, -1520, -3454, -1430, -7914, -1906, -6920, -8216, -8013, -6836, -7863, -1031, 3049, -271, -1010, 1562, -166, -1069, 1143, 3268, -1074, -258, -749, 433, -450, 2612, -2582, 1063, -2656, 3751, -1608, 637, -997, -7, 1155, -556, -1397, 2807, -967, 2946, 1198, -1133, -11066, 5439, 11159, -1066, 643, -34, 441, 1378, 1451, -1664, -2054, -2390, -1484, -1227, 5589, 5151, 4068, 3040, -2243, 1762, -2942, 51, 1793, 245, 171, 639, -375, 1296, -1327, 729, -624, -2642, 3964, -2641, 286, -2766, -393, -316, 2343, -3658, -552, 613, 2687, -1347, 539, -11251, 2873, 14529, -5234, -919, -2486, -3641, 4647, 0, -2149, -4063, -2619, -749, 18, 5274, 6670, 1413, 2697, 2673, 157, -180, 166, 2352, 454, 2013, -2867, 3788, -423, 1680, 1167, -1282, 1554, 768, 298, 205, -480, 2618, 531, -839, -1067, -1056, 1693, 3300, 52, -2087, 259, -5031, -4896, 15720, -3576, -3005, 849, -2643, 2204, -4461, -1953, -572, -3743, -3664, -2254, 3326, 7791, 2388, -1847, 2592, -1142, -1550, 1224, -1044, -1698, -481, 1469, -479, -125, -1853, 455, -38, 167, -55, -2126, -2291, 96, 1179, -2948, -1960, -876, 29, -2660, 1465, -1025, -2131, 2058, -3111, -19865, 20644, 1786, -2853, -2190, -2047, -1873, -643, -921, -3191, -3524, -5160, -3216, 2431, 7117, 1796, 2435, -516, 1557, -1248, -2745, -860, -618, -565, -93, 602, -3364, -1658, 1398, -126, -1715, -1685, 680, -1805, 232, -2093, -1703, -2844, -628, -2049, -1450, 1737, -1216, 2681, -2963, -4605, -11062, 15109, 133, -3804, -2971, -1867, -194, -1433, -4328, -2887, -4452, -3241, -1997, 1815, 6139, 1655, 1583, 520, -2574, -2458, 299, -2345, -475, 991, -2273, -1038, -154, 267, -1528, -1720, -440, -77, -1717, -28, -2684, -606, -1862, -560, -2120, -900, -4206, 2636, -8, -917, -1249, -3586, -13119, 8999, 6520, -2474, -3229, -1804, -1933, -1104, -3035, -1307, -3457, -4996, -2804, -2841, 3889, 6843, 1992, -671, 548, -1871, -2000, 1441, -1519, -2303, -1067, 1131, -1001, -1396, -289, -968, 1864, -3006, -1918, -72, -239, -589, -2233, -1982, 2608, -2765, -1461, -2215, -1916, 2924, -13, 342, -446, -3427, -19378, 20846, 2310, -6999, -1806, -728, -932, -2081, -2129, -2054, -4103, -2641, -4826, 1457, 3338, 6764, 2363, -1811, 453, -2577, -796, -237, -663, -1594, -170, -922, -149, -2258, -816, -1250, -1640, 2522, -4363, 668, -3494, -557, -21, -263, -4197, 694, -2921, -161, -3000, -852, 3120, 339, -1138, -2066, -4505, -13751, 17435, -446, -4212, -1339, -2239, -223, -1322, -3550, -3987, -2102, -3505, -3971, 3695, 3535, 3150, 2459, 1575, -3297, -383, -1470, 1556, -2191, -123, -1444, -1572, 1973, -3773, 1206, -860, -1384, -395, -818, -934, -940, -494, 795, -1416, -3613, -442, 622, -2798, 1296, -373, -400, -1270, 278, -5536, -14798, 20071, -2973, -3795, -754, -3358, -393, -2279, -1834, -1983, -5568, -4118, -2595, 1443, 6367, 3245, 1500, -1697, 1287
};


static float timeseries2[] =
{
-35751, -32565, -28033, -23493, -18135, -10310, -8731, -4143, -5485, -2162, -955, -6393, -4211, -3047, -3097, -3232, -2975, -1571, -2105, -1440, -3880, -372, -227, -1266, -2269, -299, 2255, -2534, -3677, 675, 78, 415, -2274, -2256, 875, -13756, -5896, 15991, 585, -4356, 2706,
-2028, 2127, -2249, -1282, -2555, -2865, -2570, -2666, 3745, 5965, 2728, -73, 611, 342, 1297, 214, -1153, 496, -283, -1868, 1791, -541, 2044, -414, 1595, 72, -2262, -363, 1855, -649, 909, -815, -363, 2791, 152, 1072, -2025, 1291, -12311, -6729, 22739, -4036, -784, 2598, -871,
-2182, 1244, -2158, -2403, -1551, -3825, -4385, 4281, 5919, 6609, -2120, 480, 1070, -736, 525, -1520, -2225, 1795, 574, 781, -584, -1750, 175, 3339, -1175, 1186, -1319, 361, 885, -46, -1078, -2569, -720, 1533, 2465, 113, -1953, 2475, -5732, -22272, 24177, 235, 1385, -3850, 2291, -1417, -2452, -862, -3745, -932, -3586, -3987, -69, 5431, 3902, 2284, -619, 609, -1424, -1467, -1055, -1166, -1216, 1515, -1851,
-49, -4983, 1495, 3563, -873, -1933, -397, -933, 546, -1925, -753, -53, -2603, -591, 769, 3005, -2773, 2097, -5993, -21911, 23700, 3747, -4986, 595, -1815, -1589, -571, -2116, -1823, -6708, -1686, -1891, -991, 5178, 3719, 1188, -2394, 3992, -1555, -5306, 2830, 25, -2564, 2112, -1723, -3810, 4700, -2780, 520, -70, -2015, 1093, -2231, 2526,
-4651, -799, 764, -2429, 272, -564, 1119, -1089, 2371, -5627, -8118, 7574, 6499, -8635, 582, -2186, -1986, -477, -2178, -707, -6743, -3582,
-4409, 1806, 2718, 5820, -272, 1046, -580, -1552, -1184, -3206, -690, 1218, -871, -1919, -2552, 2127, -754, -1848, -3573, 3112, -1170, 468,
-2593, -382, -3280, 3664, -5572, 1992, -30, -7230, 8670, -2504, -4969, -14813, 225, 14109, 8194, -9438, -4781, 3102, -8626, 6428, -5387, -5050, 548, -10060, 6965, -2155, 2195, 5498, 359, -4090, 5130, -4214, 1478, -364, -6444, 5889, -3363, -1621, -3570, 8390, -5828, -1472, 841,
-8869, 11057, -6734, 173, 535, -638, -2628, -2751, 4754, 514, -2423, 1168, -3860, -23875, 18070, 7511, -3048, -1173, -6033, 5087, -5258,
-3012, -831, -1180, -5298, -557, -2993, 6236, 1417, 2683, 361, 2293, -4117, 1122, -1922, -3730, 2705, -848, -3560, 2100, -319, -495, -347, -2329, 1341, -805, 1227, -2463, -440, -1440, 1206, -2361, -411, -1481, 3837, -3101, 1851, -5779, -22183, 22335, 3443, -3854, -2077, -2311, 1471, -817, 792, -7227, -2963, -4038, -92, -1234, 4692, 3973, 2122, 1333, -222, -2997, 1279, -3531, 1335, 140, -375, -2235, 2795, 598,
-3233, -951, 1895, -288, -925, 1066, -3400, -1230, -2011, 2217, 1942, -1790, -1700, -1450, 756, -10710, -6744, 18590, -1435, -1739, -2097, -2638, -454, 67, -4556, -695, -5602, -2815, -2142, 764, 5958, 2175, 2055, -647, -466, -478, -1082, 527, -2214, 275, 274, -1687, -2358, 31, 1570, -1587, -871, -271, -2365, 1337, -831, -1095, -2056, -208, -1383, 2415, -1523, -1538, -719, -3842, -20933, 15223, 9978, -4030, -2521, 190, -4163, -2305, 1814, -2465, -4207, -3792, -2559, -2123, 2908, 5366, 2933, -1455, -57, 112, -2241, -1416, -2778, 2353, -1200, -2027,
-962, 1117, -1530, 157, -2902, 3466, -5072, 555, 1425, -2791, -1369, 156, -6789, 1961, -1111, 3631, -2592, -1643, 2039, -2865
};


float correlate (float * data, int nElements, int offset)
/////////////////////////////////////////////////////////
{
  float summ = 0;
  int i;

  for (i=0; i<nElements - offset; i++)
    summ += data[i] * data[(i+offset)];

  return summ;
}


int getBeat (float * data, int n)
/////////////////////////////////
{
  float * c = (float *) malloc (n * sizeof (float));

  int    minEle, maxEle, i;
  float  minVal, maxVal;

  // calculate the time-delayed correlation of the signal with itself:
  for (i=0; i<n; i++)
    c[i] = correlate (data, n, i);

  // Heuristic: Search for the first element that is higher than
  // it's precursor: (this is an heuristic to skip the trivial
  // correlation of the signal with itself).
  minVal = c[0];
  for (i=1; i<n; i++)
  {
    if (c[i] > c[i-1])
    {
      minVal = c[i];
      minEle = i;
      break;
    }
  }

  // Now just search for the highest peak. That's
  // where the highest periodicity in the signal is
  // located:
  maxVal = minVal;
  maxEle = minEle;
  for (i=minEle; i<n; i++)
  {
    if (c[i] > maxVal)
    {
      maxVal = c[i];
      maxEle = i;
    }
  }
  free (c);

  return maxEle;
}


int main (int argc, char **args)
{
  int nElements1 = sizeof (timeseries1) / sizeof (float);
  int nElements2 = sizeof (timeseries2) / sizeof (float);

  printf ("beat distance is %d samples\n",
    getBeat (timeseries1, nElements1));

  printf ("beat distance is %d samples\n",
    getBeat (timeseries2, nElements2));
  return 1;
}

找到的解决办法是：

beat distance is 46 samples
beat distance is 45 samples

我使用一个简单的启发式来跳过第一个索引，从左到右搜索第一个元素，这个元素的相关性比它的前身更高。这在实践中往往很有效。但是，如果你有最高的兴趣频率，你可以直接计算出有多少初始相关性可以忽略。同样的情况也适用于最低的兴趣频率。

使用FFT可以更快地计算自相关本身，也可以用零填充来处理非二次幂(我稍后可能会添加这个)，但是对于演示，蛮力法可能很好。

自相关方法的问题也应该被命名:有可能两个或更多的心跳比一次心跳更相关。在这种情况下，你将得到一半的频率或两倍的周期。如果您进行常量测量，并检测到频率从一次测量下降到另一次测量的整数因数，则不应在相关中寻找绝对最大值，而应在预期频率附近搜索局部峰值。

请注意，我没有对数据进行任何筛选。您可以通过应用窗口函数和一些数字滤波器来消除噪声来提高效果。

纯FFT解决方案可能失败的原因：

你用信号的FFT做了一些实验，找出了一些峰值，结果并不是很好。这是因为FFT正在将你的时域信号转换成正弦波分量。你的心跳看起来像正弦波吗？我不这样认为。它们是波峰，基频中含有许多高频分量。事实上，你心跳的大部分能量都在高频波段。这就是为什么你能在光谱中找到山峰。

因为拍的基本频率是你想要的，所以你得到的数据不适合直接频域分析。在自相关的旁边，你可能想看看倒谱。这是一个FFT相关的变换，处理高谐波信号要好得多。
