移除多边形的一部分会使整个物体不呈现。

Question

所以，我做一个棱镜：

width=30
thickness=15
polyhedron(
    points=[
        [width,0,0],[width,0,thickness],
        [width,width,0],[width,width,thickness],
        [0,width,0],[0,width,thickness]
    ],
    faces=[
        [1,3,5], [0,2,4],[1,0,2,3],[3,5,4,2],[1,5,4,0]
        ]
    );

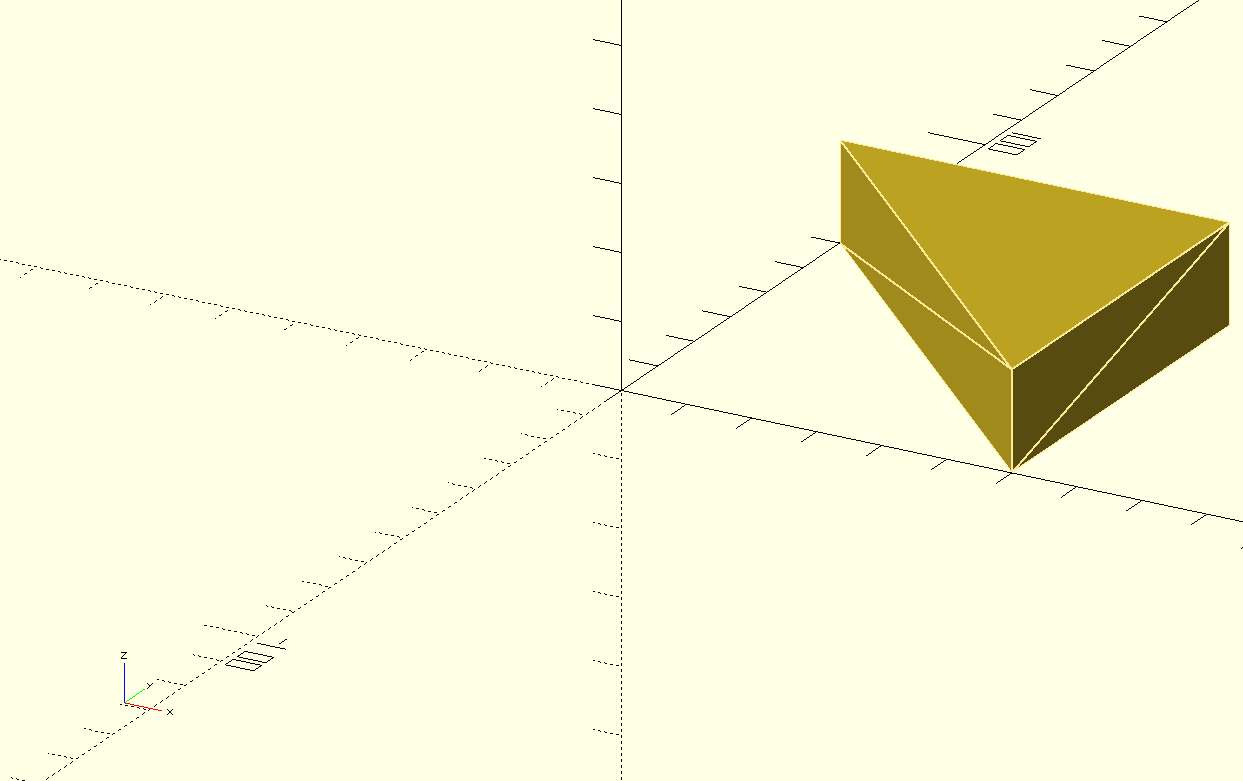

它呈现的很好：

​

然后，我移除其中的一大块：

difference () {
    <THAT PRISM>
    translate([0,0,thickness-5]) cylinder(r=width-10, h=6);
    }

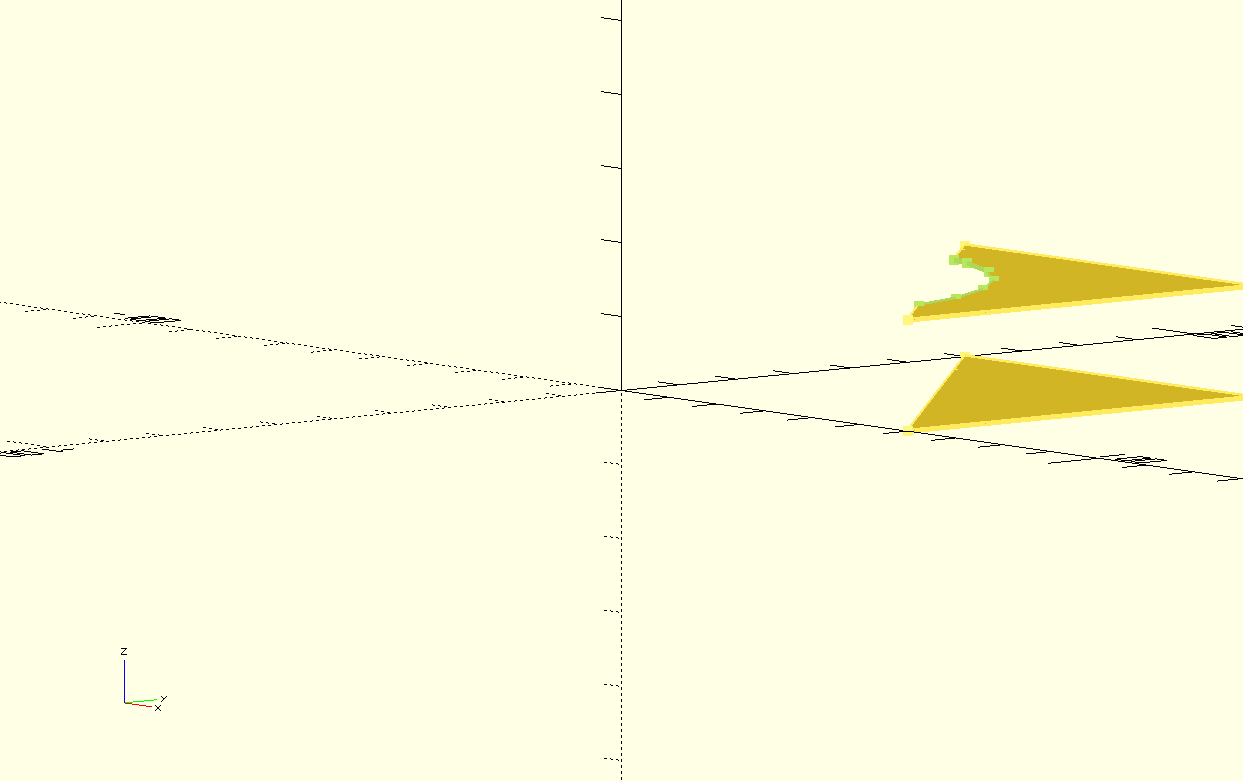

我得到的不是一个带圆形块的棱镜，而是一个不完全的多边形：

怎么回事？我的差异陈述有什么不对？

Answer 1

你的脸定位错误，见文档。从外部看时，点的顺序必须是顺时针的。在这里，正确的面孔：

faces=[
    //[1,3,5], [0,2,4],[1,0,2,3],[3,5,4,2],[1,5,4,0]
    [1,5,3],[0,2,4],[0,1,3,2],[3,5,4,2],[0,4,5,1]
    // edit 27.07.2015 order of faces changed
    ]

编辑27.07.2015：

对于您的脸，控制台中应该有如下输出：

Top level object is a 3D object:
Simple: no
Vertices: 15
Halfedges: 30
Edges: 15
Halffacets: 4
Facets: 2
Volumes: 1
WARNING: Object may not be a valid 2-manifold and may need repair!
Rendering finished.

“简单:不”和警告是暗示，你的多面体是无效的。如果对象是有效的，它将是“简单:是”，没有任何警告。

Answer 2

如果你的多边形不是太复杂，你有时可以包在“船体”，以确保它是“固体”。

保留代码，调整圆柱体的样式和位置，在“船体”中包装多边形，我们得到：

width = 30;
thickness = 15;

difference() {
  hull() {
    polyhedron (
      points = [
        [width, 0, 0], [width, 0, thickness],
        [width, width, 0], [width, width, thickness],
        [0, width, 0], [0, width, thickness]
      ],
      faces = [
        [1,3,5], [0, 2, 4],
        [1, 0, 2, 3], [3, 5, 4, 2], [1, 5, 4, 0]
      ]
    );
  }
  translate([0, 0, thickness - 5]) cylinder(r = width, h = 6);
}

它呈现和预览如下：

​

​

OpenSCAD手动船体
