<ol>
<li>Once (either after task 2 or after task 3)</li>
<li>Once (after synchronization)</li>
<li>is syntactically wrong, as event based gateways must be followed by catching events (or receive tasks)</li>
<li>Once (after synchronization or after task 2 or after task 3)</li>
<li>Twice (because of implicit flow semantics: parallelization for outgoing flows. implicit xor semantics for incoming flows)</li>
</ol>

<p>(I've intentionally neglected any run time errors which might happen before task 4, e.g. in case no condition attached to a data based gateway's outgoing sequence flow evaluates to true)</p>


<p>hello if I execute task1 once how many times will be executed task 4?</p>

<ol>

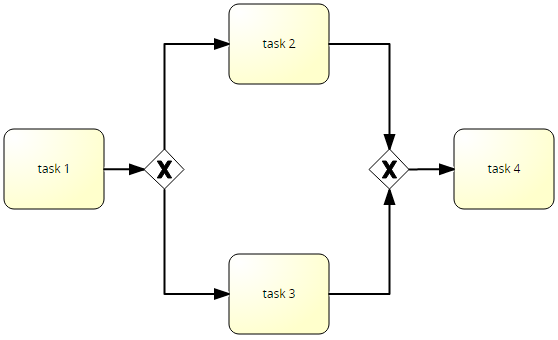

<li>Exclusive (XOR) gateway
<a href="https://i.stack.imgur.com/yj6aL.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/yj6aL.png" alt="enter image description here"></a></li>

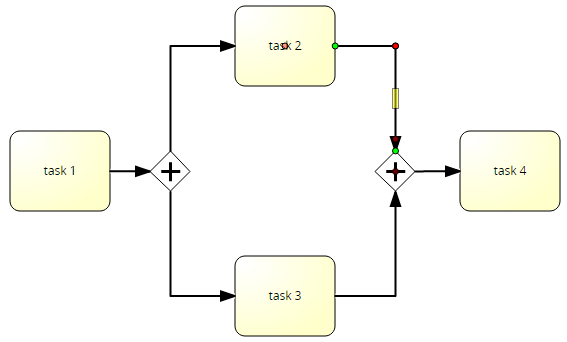

<li>Parallel (IN) gateway
<a href="https://i.stack.imgur.com/Yydo0.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Yydo0.png" alt="enter image description here"></a></li>
<li>Event-Based gateway
<a href="https://i.stack.imgur.com/IevuS.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/IevuS.png" alt="enter image description here"></a></li>
<li>Inclusive  gateway
<a href="https://i.stack.imgur.com/45N5w.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/45N5w.png" alt="enter image description here"></a></li>

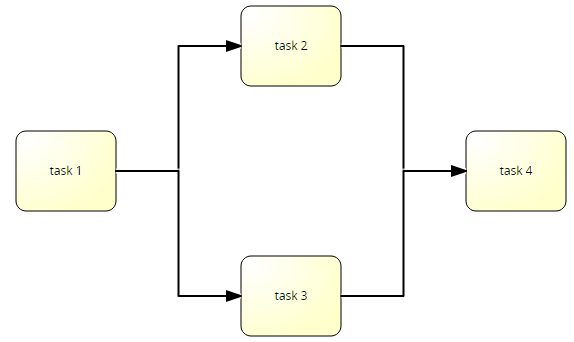

<li>Without gateway
<a href="https://i.stack.imgur.com/rGRls.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/rGRls.png" alt="enter image description here"></a></li>
</ol>


BPMN gateways execution
