16位灰度图像到热图

Question

我正在为我的大学开发一个科学成像软件，我遇到了一个很大的问题。我实验室的科学相机(Apogee U57)提供了16 per阵列的图像--它是每个像素的0-65535值！我们希望保持这个范围，但实际上我们不能在监视器上显示它们(0-255灰度范围)。因此，我找到了解决这个问题的方法--简单地使用颜色，并将整个图像显示为热图(从黑色、蓝色、绿色到红色，再到纯白色)。

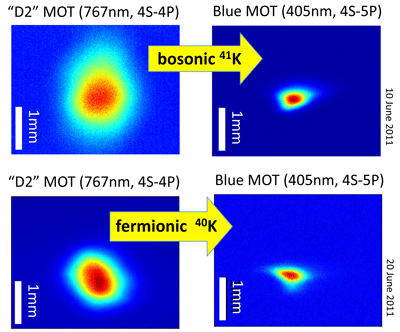

我是说像这样的东西- 我想要实现的热图图像示例

​

我唯一的问题是:如何有效地转换16 How像素值数组来完成c#中的热图位图？有图书馆可以这样做吗？如果没有，如何使用.NET资源实现这一目标？

我的想法是创建将65536个值映射到(255R，255 g，255 b)的函数，但这是一项艰巨的工作--特别是不使用HSV模型。

如果能提供任何帮助，我将不胜感激！

Answer 1

你的问题包括几个部分：

• 读取16位像素数据值
• 将它们映射到24位rgb颜色
• 将它们写入图像文件

我将跳过第一部分和第三部分，并给出关于第二部分的一些想法。

事实上，这比表面上要困难得多。一个不丢失任何信息的独特映射是简单的，实际上是微不足道的，只要稍微改变一下就行了。

但你也希望这个结果能在视觉上发挥作用，这意味着不应该有太多的视觉吸引力，但对人眼来说应该是有意义的。因此，我们需要一个具有可信但足够大的梯度的映射。

为此，你应该做一些实验。我建议使用LinearGradientBrush，正如我向这里展示的那样。请看一下interpolateColors函数！它只使用6种颜色的例子，方式很少为您的情况！

你应该选择更多的；你可能需要在一个螺旋中穿过颜色空间。

对你来说，诀窍将是选择好的和足够的停止颜色，以创造一个64k大的独特的颜色集，最好从蓝色到红色。

您将需要测试结果的唯一性；实际上，您可能需要为映射创建一对字典和字典。
