范围显示意外的脉冲发生器输出。

Question

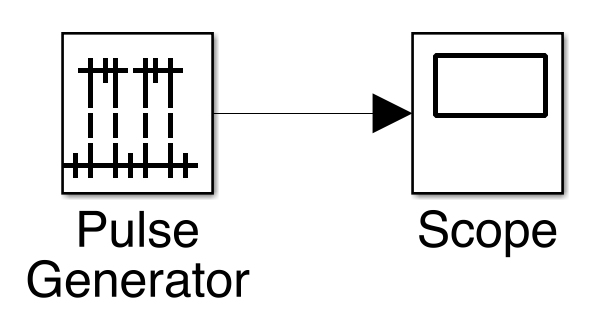

在这个简单的simulink模型中，我很难理解我范围的输出：

​

​

我使用的是一个固定的步长求解器(用ode3和ode8尝试过)。脉冲发生器的Pulse type设置为Sample based，而我改变了Period和Pulse Width。

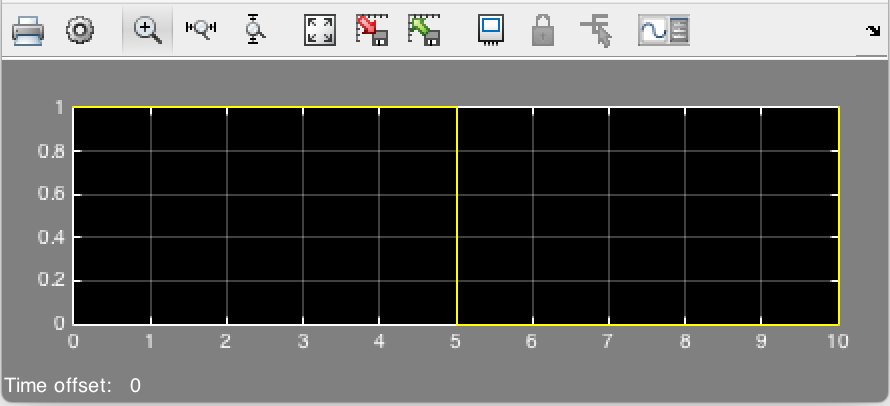

首先，我将模拟时间设置为10，并将脉冲发生器设置为Period = 10和Puls width = 5。范围的产出如预期的那样：

​

​

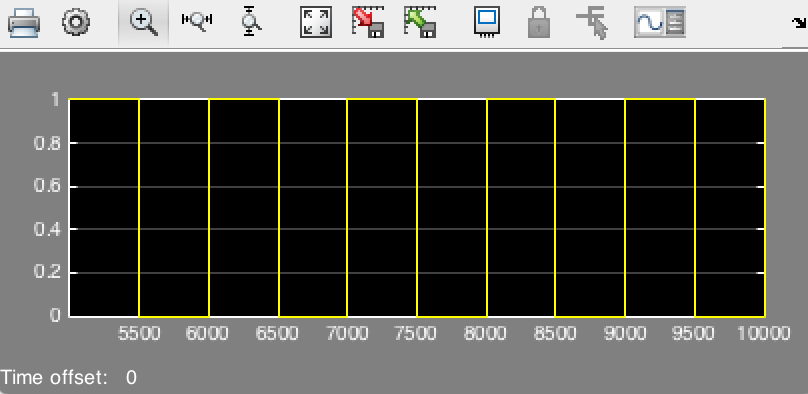

但是，当我尝试使用模拟时间为10,000，以及使用Period = 1,000和Puls width = 500的脉冲发生器时，我的范围似乎是错误的：

​

​

为什么第一次下跌的边缘是5,500？我每次都用自动键。

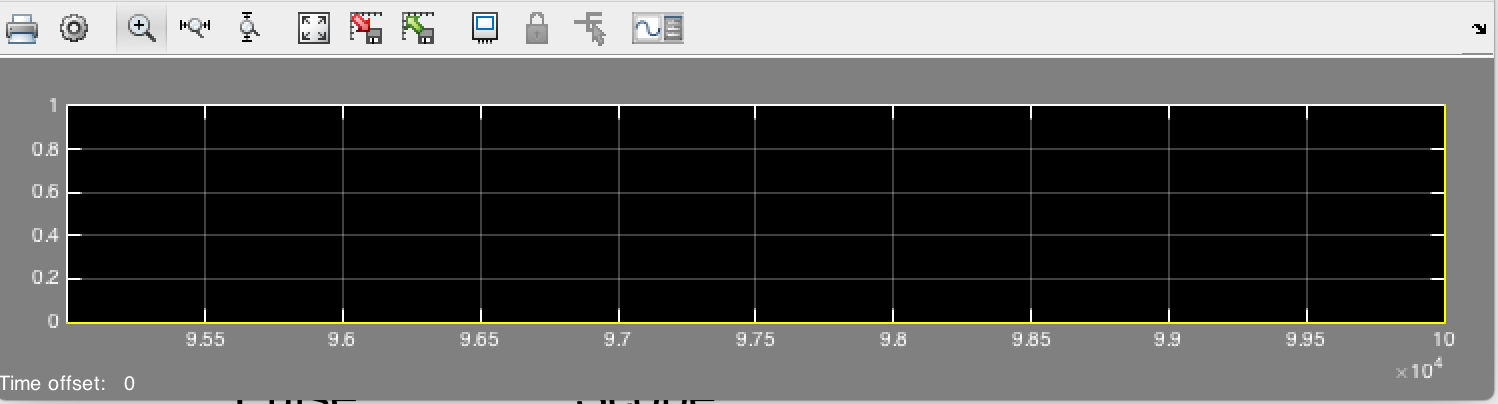

使用sim time 100,000和Period = 10,000和Puls width = 5,000，我甚至连一个下降的边缘都没有：

​

​

即使有更长的模拟时间，在范围窗口的末端似乎也有一个上升的边缘。

我做错了什么？该范围是否不适用于使用固定步长求解器进行如此长的模拟时间？还是使用Autoscale按钮“安全”？

Answer 1

你展示的所有情节都是正确的。Simulink很好，仿真时间长。使用“自动”按钮是“安全的”。

默认情况下，范围设置为仅显示最后5000模拟时间步骤。由于模型的步长为1s (这是基于使用脉冲发生器的默认步长，即1s)，因此在第二个图中，您只看到从t=5000到t=10000的点(因此，该时间段中的第一个下行步骤为5500)，而在第三个图中，您只看到从t=95000到t=100000的点(在这段时间内，脉冲的值为低/零)。

若要查看所有模拟时间，请打开范围块的参数(通过单击带有齿轮图片的按钮)，转到“历史”选项卡，并取消选择“限制数据点”为“最后：”复选框。

然后重新运行您的模拟，并按自动缩放按钮。然后你会看到你在期待什么(我想)。
