网格拉伸曲面图

Question

我一直在尝试在我的冲浪情节中添加轴线。我尝试过各种建议，但都没能成功。我有三个矩阵：

最终-> 3460x300双

规格-> 1x300双轴(x轴)

timedate -> 1x3460双轴(y轴)

时间日期矩阵值是用date2num转换时间和日期的。

我试过了

plot = surf(final);
set(plot,'LineStyle','none');

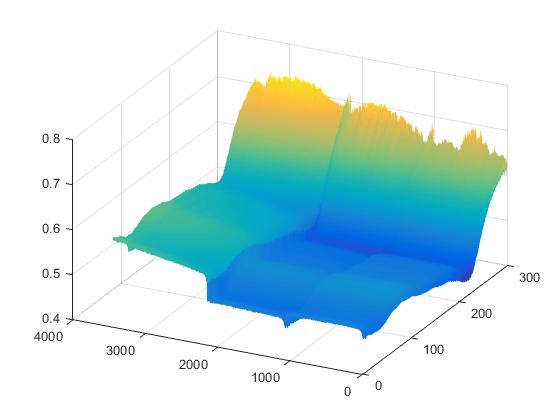

这给了我正确的图形，但轴是错的。见图：

​

当我尝试

[xx,yy] = meshgrid(spec,timedate)
plot2 = surf(xx,yy,final);
set(plot,'LineStyle','none');

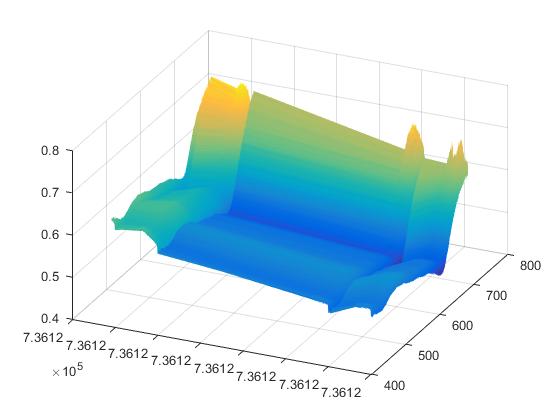

它给了我正确的轴，但是图看起来是拉伸的。

​

我怎么能解决这个问题？

提前感谢

Answer 1

第二个图似乎是正确的，第一个图假设样本之间有固定的距离，第二个图使用完整的信息(x、y和z轴)，下面是问题的简化：

假设您想要绘制由点(0.5，1)，(1，2)，(1.5，3)，(2，4)所描述的曲线，正确的方法是：

x = [0.5, 1, 1.5, 2];
y = [1, 2, 3, 4];
plot(x, y)

但你所做的是：

plot(y)

这两个图都会显示相同的曲线(因为点在x轴上有固定的距离采样)，但是点将沿着X轴进行缩放和移位。

但是，如果现在的点数是(0.5，1)，(1.2，2)，(1.4，3)，(2.2，4)呢？

plot(x,y)和plot(y)会显示不同的曲线，因为点不是沿x轴的固定距离取样的，这就是问题中发生的情况。
