“镜子”上的二维线反射

Question

所以我已经做了一个星期了，谷歌搜索和所有的，但我还没有找到如何做到这一点。

我有一张“射线”的桌子和一张“线”的桌子，我想让这些线在光线碰到一条线时就像镜子一样反射光线。想象一下，激光从镜子上反射出来，那种反射。我已经开始做交点检测了，但是我想不出如何正确地计算反射角度，以及如何把光线扩展到这个方向。

代码：

--the table rays is a table of tables, and each table inside is formatted as such:
--rays[x] = {100,200,150,600,200,400}, where (100,200) are ordered pairs, etc.
--The table lines simply contains values for x1,y1,x2,y2

for i,ray in ipairs(rays) do
        for j,line in ipairs(lines) do
            if line.x2 ~= nil and #ray>3 then
                print(line.x2..' '..line.y2)
                iX, iY = intersect.test(ray[#ray-3],ray[#ray-2],
                         ray[#ray-1],ray[#ray],line.x1,line.y1,line.x2,line.y2)

--The above code takes each ray and
--sees if it intersects with a line, with the intersect.test function
--Then if it does, where iX and iY aren't nil, it continues

                if iX ~= nil and iY ~= nil then
                    local rayA = (180/math.pi)*math.atan(getSlope(ray[#ray-3],ray[#ray-2],ray[#ray-1],ray[#ray]))
                    local lineA = (180/math.pi)*math.atan(getSlope(line.x1,line.y1,line.x2,line.y2))
                    local normalA = (180/math.pi)*math.atan(-1/getSlope(line.x1,line.y1,line.x2,line.y2))

--Here I'm calculating the angle in degrees. For the final code all those atans will
--be out of there for optimization, but its easiest now to see the actual angle

                    print(rayA..' '..lineA..' '..normalA)

                    ray[#ray-1]=iX
                    ray[#ray]=iY

--This little part just create a point on the ray right at the intersection
--The code after this is my attempt, which doesn't work

                    local reflectA = normalA-rayA
                    local reflectR = 2*reflectA+rayA

                    print(reflectR)

                    reflectR = reflectR/(180/math.pi)
                    local rSlope = math.tan(reflectR)

                    local offset = 0


                    ray[#ray+1]=iX+offset
                    ray[#ray+1]=iY+(offset*rSlope)
                end
            end
        end
    end

我被困在最后一段了。它创造了一个从线上反弹的段，但有时它会越过线，它永远不是正确的反射角。任何关于我应该如何做到这一点的建议都将不胜感激。

Answer 1

如果可以避免使用斜率和角度，最好避免它们，因为您将不得不处理恼人的特殊情况，比如斜率为+ve或-ve无穷大等等。

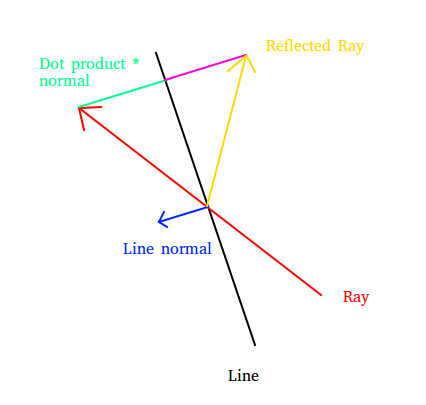

如果可以计算直线的法线(蓝色箭头)，则可以使用点积进行反射：

​

​

计算这一行的正常值如下所示：

local normalY = line.x2 - line.x1
local normalX = line.y1 - line.y2
local normalLength = math.sqrt(normalX * normalX + normalY * normalY)
normalX = normalX / normalLength
normalY = normalY / normalLength

然后，您需要计算从直线和射线的交点到射线尖端的向量(“穿过”要反射的直线的点)：

local rayX = rayTipX - iX
local rayY = rayTipY - iY

然后计算点积：

local dotProduct = (rayX * normalX) + (rayY * normalY)

这告诉我们，射线在正常的直线方向上有多远，已经通过了交点(绿线的长度)。若要找到绿色线的矢量，请将法向线乘以点积：

 local dotNormalX = dotProduct * normalX
 local dotNormalY = dotProduct * normalY

如果我们否定这个向量，然后加倍它(得到绿线加上粉红线)，然后把它加到射线的顶端，我们将得到射线的反射尖端：

 local reflectedRayTipX = rayTipX - (dotNormalX * 2)
 local reflectedRayTipY = rayTipY - (dotNormalY * 2)
