PIC液晶显示代码未在Proteus 8上运行

Question

我正在学习如何使用CCS PCWHD IDE C编译器编程PIC控制器。我试图用C代码在Proteus 8液晶显示器上显示一条消息。

我编写的代码编译并生成.HEX和.COF文件，没有问题。然而，当我试图在Proteus 8上模拟这段代码时，我看到的只是液晶屏幕打开。没有闪烁的光标或文本出现。我已经仔细检查了连接和Proteus的原理图，但没有发现任何问题。

我使用的是带有4 4MHz外部晶体的PIC16F877A微控制器，我使用的液晶显示器是LM016L (16x2液晶显示器)。我不明白问题是与Proteus，C编译器还是我的代码有关？

下面给出了我编写的代码：

#include <16F877A.h>

#FUSES NOWDT                    //No Watch Dog Timer
#FUSES XT                       //Crystal osc <= 4mhz for PCM/PCH , 3mhz to 10 mhz for PCD
#FUSES PUT                      //Power Up Timer
#FUSES NOPROTECT                //Code not protected from reading
#FUSES NODEBUG                  //No Debug mode for ICD
#FUSES NOBROWNOUT               //No brownout reset
#FUSES NOLVP                    //No low voltage prgming, B3(PIC16) or B5(PIC18) used for I/O
#FUSES NOCPD                    //No EE protection
#FUSES NOWRT                    //Program memory not write protected

#use delay(clock=4000000)         //4MHz Crystal

#use fast_io(b)

#byte ADCON1=0x9F

//Implementing the LCD onto Port B
#define PORTB=0x06
#define LCD_ENABLE_PIN PIN_B2
#define LCD_RS_PIN PIN_B0
#define LCD_RW_PIN PIN_B1
#define LCD_DATA_PORT PORTB
#define  LCD_DATA4    PIN_B4
#define  LCD_DATA5    PIN_B5
#define  LCD_DATA6    PIN_B6
#define  LCD_DATA7    PIN_B7
#define LCD_TYPE 2        //2 Line display

#include <lcd.c>      // LCD library

void main()
{
   set_tris_b(0x00);  //Port B is completely output
   setup_adc_ports(NO_ANALOGS);
   setup_adc(ADC_CLOCK_DIV_2);
   setup_psp(PSP_DISABLED);
   setup_spi(SPI_SS_DISABLED);
   setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);
   setup_timer_1(T1_DISABLED);
   setup_timer_2(T2_DISABLED,0,1);
   setup_comparator(NC_NC_NC_NC);
   setup_vref(FALSE);

   //TODO: User Code

 lcd_init();
 delay_ms(10);
   while (TRUE)
   {
       lcd_send_byte(0,0x0e);  //Blinking Cursor
       delay_ms(10);
       printf(lcd_putc,"\fHello");
       printf(lcd_putc,"\nWorld");
       delay_ms(1000);
       printf(lcd_putc,"\fMy");
       printf(lcd_putc,"\nFirst");
       delay_ms(1000);
       lcd_gotoxy(5,1); //Row 1, Column 5
       delay_ms(10);
       printf(lcd_putc,"\fPIC");
       lcd_gotoxy(1,2); //Row 2 column 5
       delay_ms(10);
       printf(lcd_putc,"Project");
       delay_ms(1000);


   }
}

Answer 1

• 您必须初始化微控制器时钟 (OSCCON)，这在给定的代码中是不存在的.
• 您想禁用ADC，所以您使用了setup_adc_ports(NO_ANALOGS); 因此，下一个setup_adc(ADC_CLOCK_DIV_2);代码行并不是必需的。
• 确保您的R\W引脚连接到ground。
• 对比度调整电阻器应该在那里

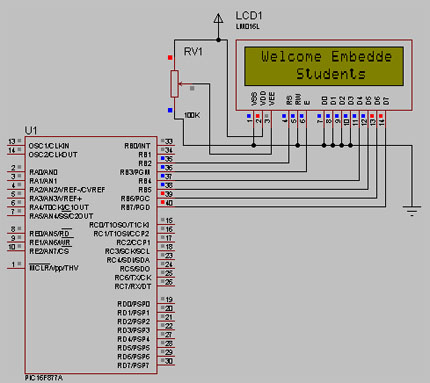

请查看下面的图像中的连接：

​

​

这个链接有Micro C中的代码，供您参考
