三层(三层)的图形/网络可视化

Question

在igraph中已经有一个关于三方图的话题，但是他们使用layout.sugiyama的方式对我来说并不好。我想对节点强制执行命令。实际上，我想想象一下三边图的边交叉。假设我有一个三边图，每个列都有3个节点。我将只有一个边缘从每个节点出来。这6个边可以是(A->E，B->F，C->D，D-> H，E->G，F-> I)。就像这样：

      A         D         G
      B         E         H
      C         F         I

我怎么才能用照片做这件事？就像我说的，我想看到交叉的边缘。谢谢。

Answer 1

例如，您可以：

library(igraph)
coords <- matrix(c(rep(1:3, each = 3), rep(3:1, 3)),
                 ncol = 2,
                 dimnames = list(LETTERS[1:9], c("x", "y")))
g <- graph.formula(A--E, B--F, C--D, D-- H, E--G, F--I)

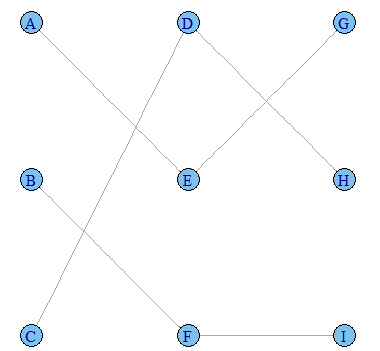

plot(g, layout = coords[V(g)$name, ])

​

​
