MIPS sw依赖关系

Question

我对MIPS代码和依赖性有疑问。如果我遵循MIPS密码。

它是如何工作的，没有任何转发单元？

需要插入多少个档位？

7   ADD $t5, $t4, $t5
8   SUB $t5, $t5, $t3
9   SW  $t5, 24($t0)

我认为：

第7-8行WAW，原始依赖t5 2循环失速

第8-9行原始依赖项t5，1循环失速

我说的对吗？还是我错过了什么？

第7行和第9行之间有依赖关系吗？

Answer 1

我觉得你很接近

ADD $t5, $t4, $t5

在ALU中执行，并需要为下一行写回$t5。这意味着一个失速的MEM和WB，因此2个周期。

SUB $t5, $t5, $t3

也是在ALU中执行的，这就是为什么它被停止了两个周期。

SW  $t5, 24($t0)

现在问题来了。我相信寄存器是在ID上读取的，这意味着这里的摊档将再次是2个周期，等待$t5的WB。看起来可能不是这样，但直到SUB的WB，SW可能不得不等待ID。

​

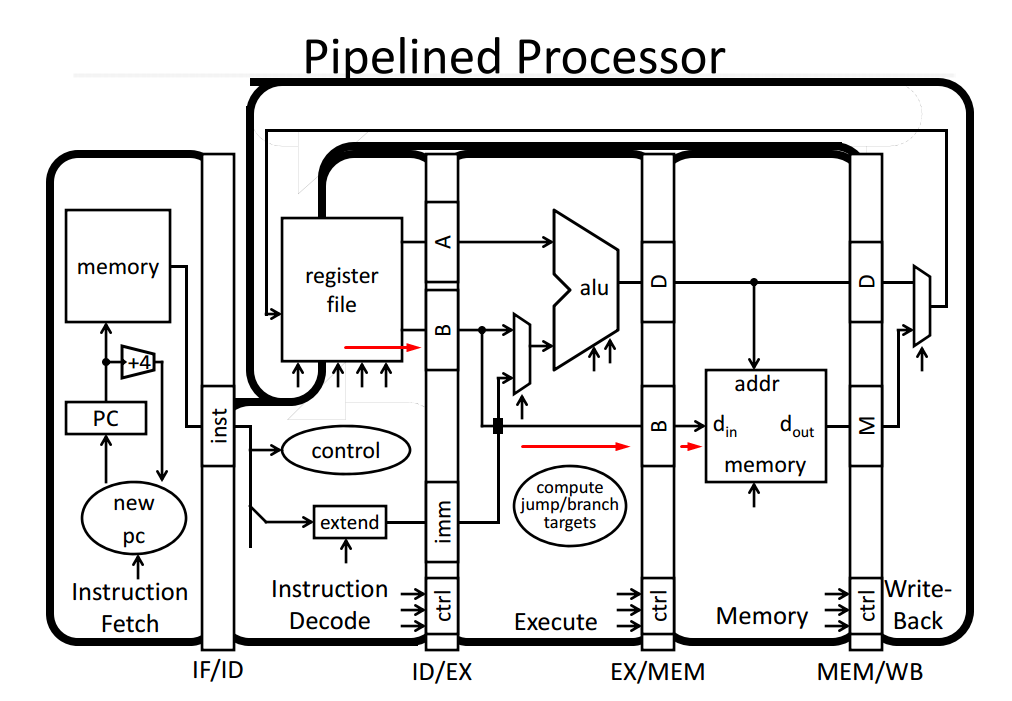

编辑：--我写下了这条管道，以便更容易看到。

+----+-----+-------+-------+
|    | ADD |  SUB  |  SW   |
+----+-----+-------+-------+
|  1 | IF  | -     | -     |
|  2 | ID  | IF    | -     |
|  3 | EX  | ID    | IF    |
|  4 | MEM | stall | stall |
|  5 | WB  | stall | stall |
|  6 | -   | EX    | ID    |
|  7 | -   | MEM   | stall |
|  8 | -   | WB    | stall |
|  9 | -   | -     | EX    |
| 10 | -   | -     | MEM   |
| 11 | -   | -     | WB    |
| 12 | -   | -     | -     |
+----+-----+-------+-------+
