简化高阶Bezier曲线

Question

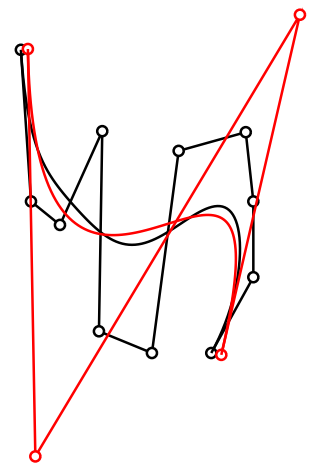

我有一个表示Bezier曲线的控制点数组。它可能是五阶或100阶贝塞尔曲线，或者任何介于两者之间的曲线。我正在寻找一种将Bezier曲线简化为多个三次Bezier曲线的方法。下图显示了如何将十次曲线简化为三度曲线，但我想进一步将其简化为几个三次Bezier曲线，以获得更好的逼近效果。

​

​

代码示例将非常有用。

Answer 1

正如mohsenmadi已经指出的那样:一般来说，如果不想出自己的错误度量，这是不可能做到的。另一个想法是“让我们把这条曲线近似成一系列低阶曲线”，这样我们就可以得到看起来更好的东西，而不是真正需要错误度量的东西。这有点像把曲线压平成线，除了用三次Bezier段代替线条，它给出了漂亮的曲线，同时保持了现代图形库的“可处理性”。

然后我们能做的是:把“100阶曲线”分解成一个三次Bezier序列，通过定期采样曲线，然后通过Catmull算法运行这些点。这个过程很简单：

1. 为t选择一些有规律的间隔值，如0，0.2，0.4，0.6，0.8和1，然后
2. 创建点集tvalues.map(t => getCoordinate(曲线，t))。然后,
3. 构建一个虚拟起点和终点:通过从点0开始并沿着其切线移动形成点n+1，并通过从n开始并遵循其切线形成一个点n+1。我们这样做是因为：
4. 构建poly，从虚拟点0开始，以虚拟点n+1结束。

让我们用图片来做这个。让我们从11阶Bezier曲线开始：

​

​

然后，让我们定期对其进行采样：

​

​

我们发明了第0和n+1st点：

​

​

然后我们运行Catmull程序：

i = 0
e = points.length-4
curves = []
do {
  crset = points.subset(i, 4)
  curves.push(formCRCurve(crset))
} while(i++<e)

formCRCurve是做什么的？很好的问题：

formCRCurve(points: p1, p2, p3, p4):
  d_start = vector(p2.x - p1.x, p2.y - p1.y)
  d_end = vector(p4.x - p3.x, p4.y - p3.y)
  return Curve(p2, d_start, d_end, p3)

所以我们明白了为什么我们需要这些虚拟点:给定四个点，我们可以形成一个Catmull曲线，从点2到点3，利用从点1和点4得到的切线信息。

当然，我们实际上想要的是Bezier曲线，而不是Catmull曲线，但是因为它们是相同的“类”曲线，所以我们可以在两者之间自由转换，所以：

i = 0
e = points.length-4
bcurves = []
do {
  pointset = points.subset(i, 4)
  bcurves.push(formBezierCurve(pointset))
} while(i++<e)

formBezierCurve(points: p1, p2, p3, p4):
  return bezier(
    p2,
    p2 + (p3 - p1)/6
    p3 - (p4 - p2)/6
    p3
  )

因此，一个基于点{p1，p2，p3，p4}的Catmull曲线，通过点p2和p3，可以写成一个等价的Bezier曲线，它使用开始/控制1/control2 2/end协同处理p2、p2 + (p3 - p1)/6、p3 - (p4 - p2)/6和p3。

Answer 2

首先，你必须知道没有近似的低度曲线会对你公平！你一定会引入错误，而不是逃避。问题是:如何近似使原始曲线和合成曲线在视觉上是相似的？

假设你原来的曲线是n度的，首先，细分它。你可以在不引入任何错误的情况下，任意细分一条曲线。在这里，每个细分的程度仍然是n，但几何复杂性和曲率率大大降低。第二，每个细分的降低程度，这是一个简单的形状，没有高曲率，会带来近似误差。
