我无法使用shell脚本在gnu图中获得结果

Question

为了生成接口wlan0的数据使用，我必须使用gnuplot创建一个shell脚本。以下是我尝试过的：

==>用于gnuplot：

 set title "Data usage over the current hour"
 unset multiplot
 set xdata time
 set style data lines
 set term png
 set timefmt '"%M:%S"'
 set xrange ['"00:00"':'"59:59"']
 set xlabel "Time"
 set ylabel "Traffic"
 set autoscale y
 set output "datausage.png"
 plot "monitor.dat" using 1:2 t "RX" w lines, "monitor.dat" using 1:3 t "TX" w lines

==>，这是我的外壳：

 #!/bin/bash
 interface=$1
 mkdir -p /tmp/netiface
 while true;
 do
      recus=`ifconfig $interface | awk -F":" 'NR == 8 { print $2}' |awk '{print $2}' | cut -d "(" -f 2`
      transmis=`ifconfig $interface | awk -F":" 'NR == 8 { print $3}' |awk '{print $2}' | cut -d "(" -f 2`
      date=`date +%M:%S`
      echo -e "$date $recus $transmis">>/tmp/netiface/monitor.dat
      sleep 1
 done

===> monitor.dat

 08:18 823.6 121.4
 08:19 823.6 121.4
 08:20 823.6 121.4
 08:21 823.6 121.4
 08:22 823.7 121.5
 08:23 824.3 121.5
 08:24 824.6 121.5
 08:25 824.6 121.5
 08:26 824.6 121.5
 08:27 824.6 121.5
 08:28 824.6 121.5
 08:29 824.6 121.5
 08:30 824.6 121.5
 08:31 824.6 121.5
 08:32 824.6 121.5

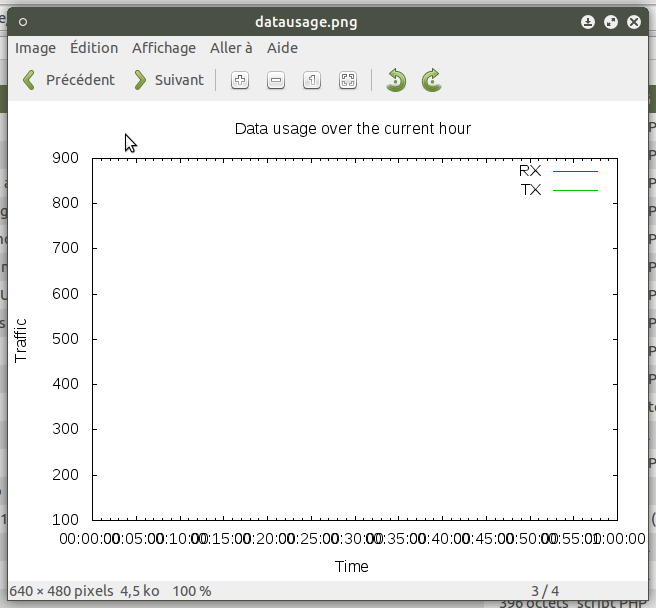

但是，当我执行所有这些时，我会得到以下结果：

​

​

如何更改脚本，以便正确绘制数据？

Answer 1

你在控制台上试过吗？我收到了一个关于空x范围的警告。

你的xrange引起了问题。看上去有点时间问题。尝试设置set xrange [*:*]，您将看到数据。对范围值的试验应该使您调整到正确的范围。

Answer 2

只是不要用那么多的名言：

set timefmt "%M:%S"
set xrange ["00:00":"59:59"]

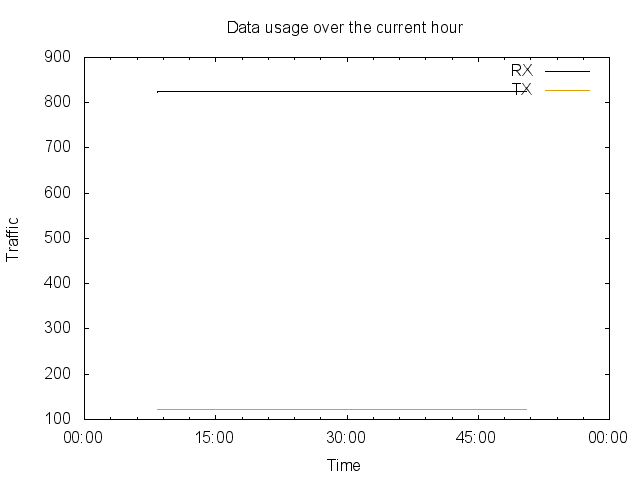

奖励:使用以下方法可以使您的输出看起来更好：

set format x "%M:%S"
set xtics "15:00"

​

​

(我更改了示例文件中的最后一点，以获得比小行更多的内容。)
