图形:禁止水平边缘，始终显示垂直方向。

Question

我有一个有向无圈图，我试图用Graphviz的dot来可视化它。默认情况下，它是从上到下排列的。

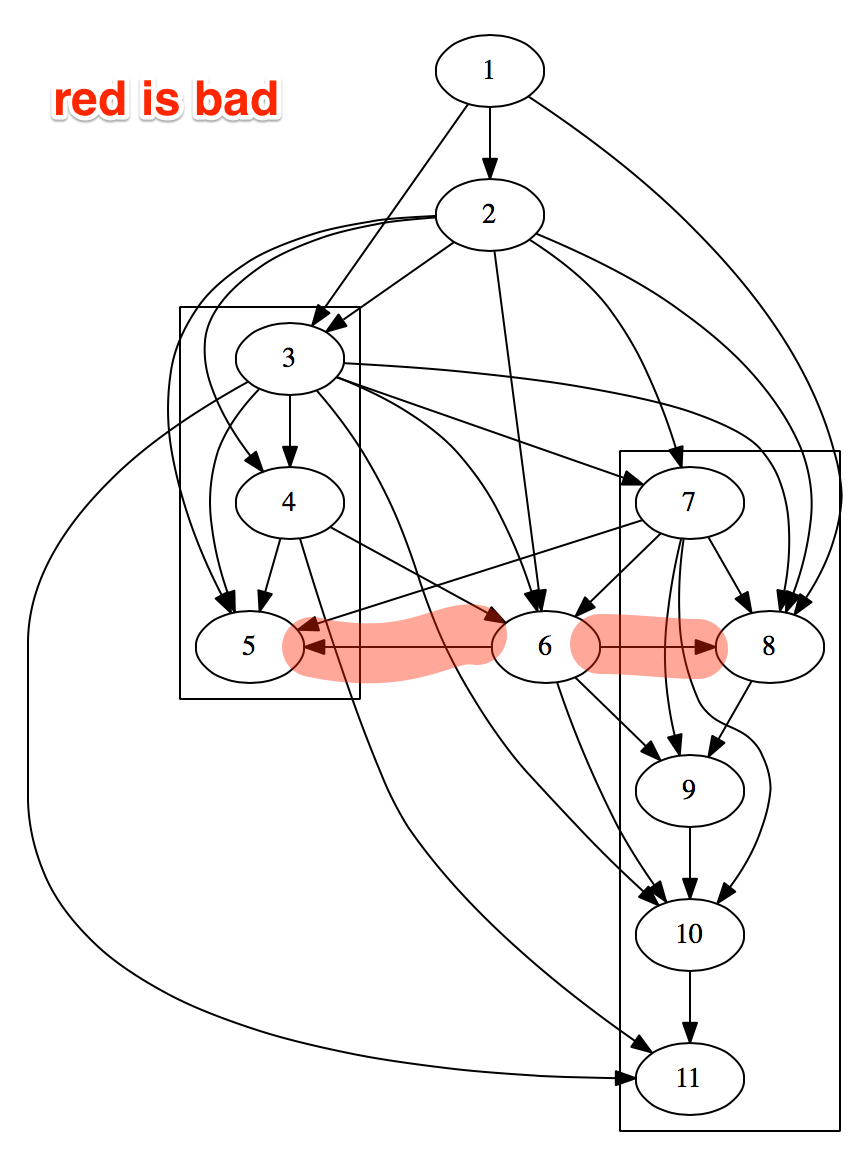

通常，所有定向边缘的头部都比尾巴低。但在某些情况下，它们被画成一个水平直线段，即头和尾处于同一水平。在我的例子中，这是在我定义子图集群之后发生的。

他们是否禁止这样做，并强迫其始终定位节点，以便箭头指向“向下”？

​

​

样本来源：

digraph {
  rankdir=TB;
  subgraph cluster_1 { "8"; "7"; "9"; "11"; "10" }
  subgraph cluster_2 { "3"; "4"; "5"; }

  "1" -> "3";
  "2" -> "5";
  "3" -> "6";
  "3" -> "5";
  "2" -> "8";
  "2" -> "4";
  "2" -> "3";
  "2" -> "6";
  "2" -> "7";
  "1" -> "8";
  "7" -> "8";
  "4" -> "6";
  "6" -> "10";
  "3" -> "11";
  "7" -> "10";
  "7" -> "6";
  "1" -> "2";
  "6" -> "5";
  "7" -> "9";
  "7" -> "5";
  "4" -> "5";
  "6" -> "8";
  "3" -> "4";
  "10" -> "11";
  "4" -> "11";
  "3" -> "8";
  "8" -> "9";
  "6" -> "9";
  "9" -> "10";
  "3" -> "10";
  "3" -> "7";
}

Answer 1

我知道这是一个老问题，但我会提供这个答案，供日后参考：

您可以使用newrank = true;，它根据graphviz.org网站执行以下操作

原有的点排序算法在聚类上是递归的。这可以产生更少的排名和更紧凑的布局，但有时代价是一个头部节点被放置在一个更高的排名比尾部节点。它还假定节点不受单独的、不兼容的子图的约束。例如，节点不能在集群中，也不能受到rank=same的约束，而节点不在集群中。 如果是newrank=true，则排序算法只进行一次全局排序，忽略了聚类。这允许节点受多个约束的约束。秩约束通常优先于边缘约束。

因此，您的源只更改如下：

  digraph {
      rankdir=TB;
      newrank = true;
      ...

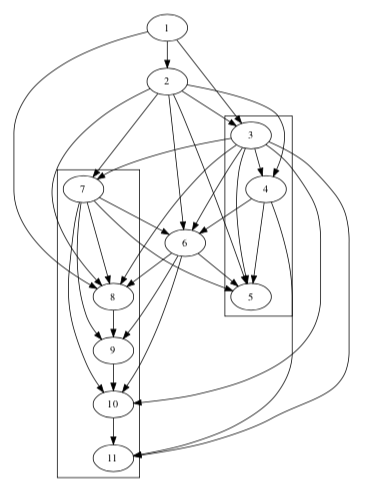

这个例子的结果会好得多：

​

​

Answer 2

这种行为是由固定内部节点等级的集群造成的。外部边缘的“力”可以水平地拉动节点，但对等级没有影响。

您必须避免集群或插入不可见的节点和边缘。

一个显示秩修正的最小示例

digraph {
    subgraph cluster_1 {
        1
        3
    }
    1 -> 2
    2 -> 3
}

​

​
