Autocad标度

Question

我正在学习AutoCAD，遇到了一个比例问题。

我写了一个简单的细节，但当我设置莱恩重量1.00mm AutoCAD绘制2cm线，而不是1mm线。我试图改变Annotate -> Dimensions -> Scale factor = 0.05的规模，但没有帮助。

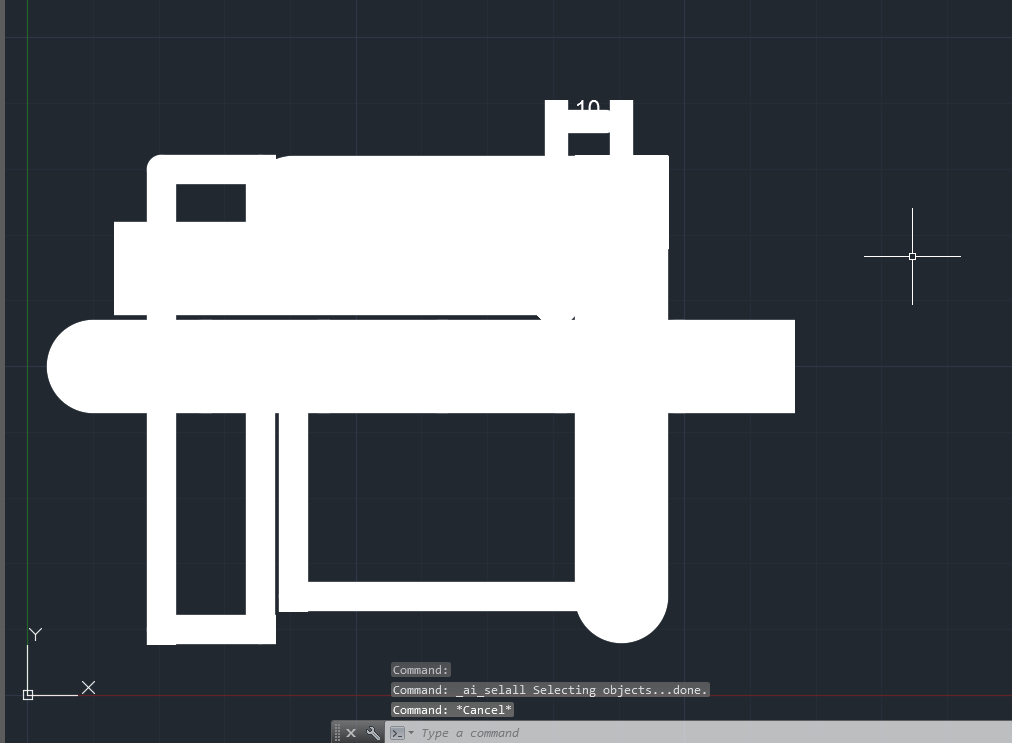

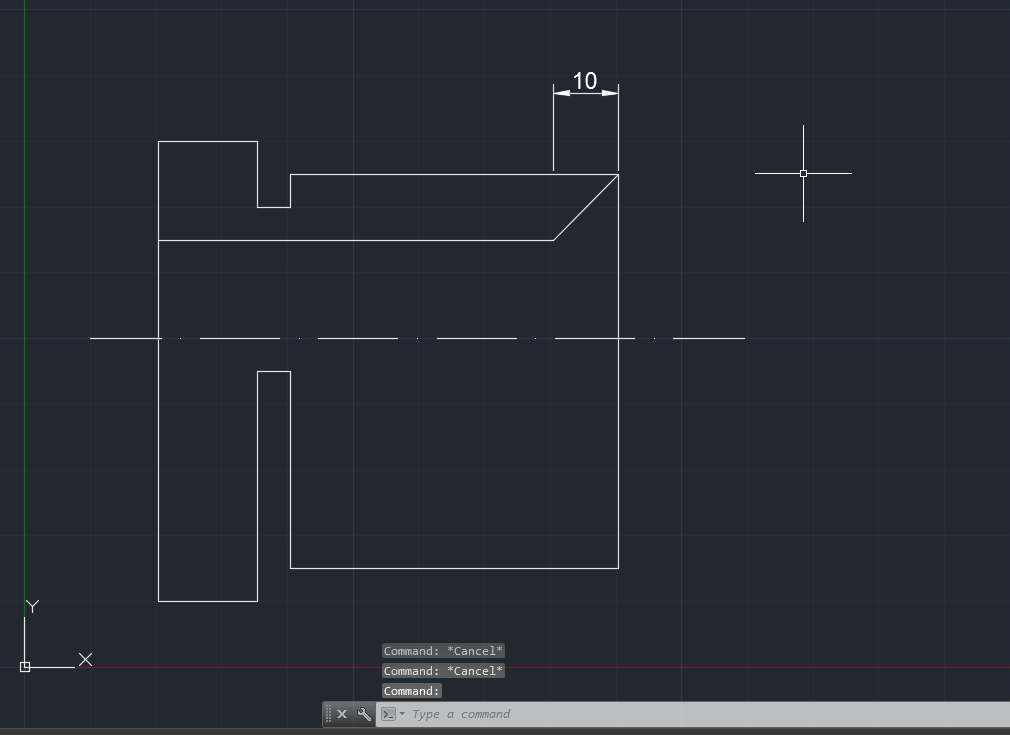

这是两个截图:它是如何与和与响亮的LWB按。它做了一些疯狂的事情，当我只想创建一个比默认更厚的线。

​

我也有同样的问题，但是这个职位不是很有用，这个职位也不是

我是根据这篇文章提出的，这也是解决这类问题的最佳选择：https://meta.stackexchange.com/questions/188052/which-stack-exchange-site-is-best-for-autocad-questions

Answer 1

比例因子仅控制线型的刻度。

若要更改线条权重在屏幕上的显示方式，请右击底部的“显示/隐藏线重”按钮，单击“设置.”并调整标有“调整显示比例”的滑块。

请注意，这不会改变线条的打印重量，而是它们在显示器上的显示方式。

Answer 2

非常肯定的是，Autodesk论坛是询问AutoCAD设置问题的最佳场所。

您所链接到的两个帖子(Autodesk、论坛和AUGI)都与绘图和/或PaperSpace有关，但您的帖子显然显示了ModelSpace。

我会检查你是否画了你的素描使用多线定义的宽度。也可能是单位的问题。
