关于类图中的约束

Question

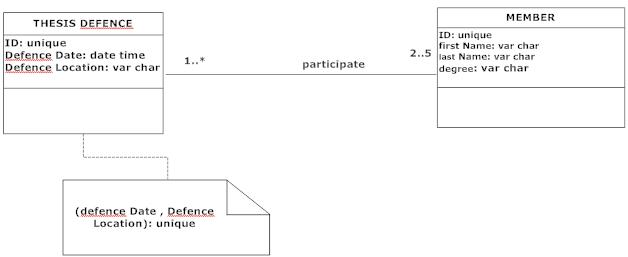

以以下类图为例：

​

我想建立以下约束模型:一名成员不得参加同一日期规划的几个论文答辩。

Answer 1

我会用限定词来表示，给定日期，就会有零个或一个论文答辩。这看起来像是关联成员端的一个额外的矩形，其中包含字符串“防御日期: DateTime”，另一端的多重性为0..1。关于一个例子，请参见应用UML和模式的合格关联: UML类图\ InformIT。
