Lasso选择实现

Question

​

​

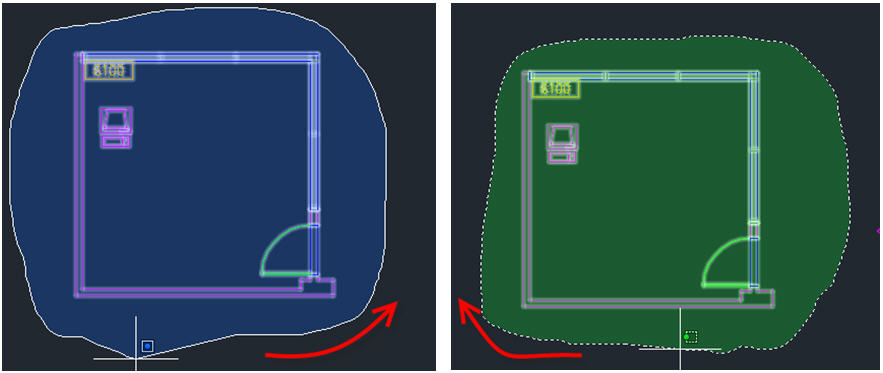

我想要实现像autocad的套索选择在2D.Blue是完全包含和绿色是部分(例如:如果你选择一个部分线)。我正在寻找一个足够好的算法来实现这个目标。套索选择是任意多边形(可以是凹的或凸的，也可以是自相交的)。

首先，我似乎必须将多边形转换为凸多边形或三角剖分。然而，对于.net，我找到了这个LibTessDotNet。

三角剖分方法的问题是，我不知道如何知道，如果一条线是完全包含，因为部分线可以在任何多边形。

其他的想法是使用库，如剪刀，并确定通过布尔运算的交集。对于完全，我会做差分(应该是空的)或交集的部分。

有没有更好的工作方法？

Answer 1

就我个人而言，我使用“多边形中的点”算法实现了曲线(如直线、圆、偏圆、椭圆、...etc)的Lasso选择，如下所示：

1)对于给定的曲线，从曲线中抽取几个点。

2)对于每个取样点，检查该点是否位于由Lasso路径形成的多边形内。如果有两个以上的点在拉索路径内，这条曲线是部分封闭的。如果所有采样点都在Lasso路径内，则完全封闭此曲线。

您可以从互联网上获得“点在多边形”算法和源代码，如在这个链接(http://alienryderflex.com/polygon/)。

如果你有许多曲线，并开始担心性能，那么你可以检查曲线的边框是否与拉索路径的边框相交。如果没有，则可以在搜索中跳过这条曲线。但是要做到这一点，就需要在每条曲线上先计算一个边界框，并且你需要确保它是最新的，并对曲线进行任何可能的更改。
