D3js:查找路径的边界框(没有getBBox() )？

Question

以下代码适用于铬：

var node = window.d3.selectAll('#L1 > *:nth-child(2)');
var bbox = node.node().getBBox();
console.log(bbox) // {height: 44, width: 44, y: -13, x: 144}

但与nodejs +jsdom不同：

"TypeError: Object [ PATH ] has no method 'getBBox' "

M. Bostock指出JSDOM 不支持 getBBox()

D3js替换以获得D3js 的边框

过去的努力引领我实现了目标:基于getBBox()的小提琴

​

​

Answer 1

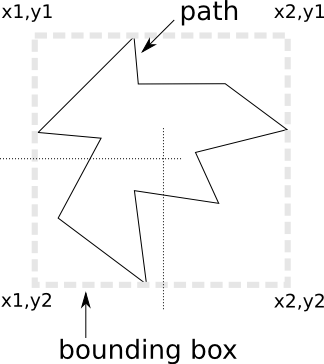

路径包围盒

直接挖掘元素的路径数据d="..."应该可以工作。svg行基本上是一组x,y点。假设绝对坐标没有平移，也没有大的bezier曲线，这是我的D3js生成的svg行的情况，我在这个数据中找到x和y的最小和最大值。

为此，我将获得d="..." svg行或多行代码。为了简单起见，我粗鲁地删除了可能的相对跳转( h30或v20 )，因为我在D3js输出中从未见过这样的跳，然后清除字母(又名svg commands：M、L、H、V、C、S、Q、T、A、Z)，简化空格和行跳转，然后再除以其余空格。我得到了一个清晰的坐标阵列。

需要注意的是，我的选择器直接将作为非翻译路径的目标.

var getBBox = function(selector){
    var xmin, xmax, ymin, ymax,p;
    // clean up path
    var t = d3.select(selector).attr("d");  // get svg line's code
    console.log(t)
   t = t.replace(/[a-z].*/g," ") // remove relative coords, could rather tag it for later processing to absolute!
        .replace(/[\sA-Z]+/gi," ").trim().split(" ");  // remove letters and simplify spaces.
    console.log(t)

    for(var i in t){    // set valid initial values
        if(t[i].length>1){
            p = t[i].split(",");
            xmin = xmax = p[0]; ymin = ymax = p[1]; }
    }
    for(var i in t){ // update xmin,xmax,ymin,ymax
      p = t[i].split(",");
      if(!p[1]){ p[0]=xmin; p[1] = ymin;} // ignore relative jumps such h20 v-10
      xmin = Math.min(xmin, p[0]);
      xmax = Math.max(xmax, p[0]);
      ymin = Math.min(ymin, p[1]);
      ymax = Math.max(ymax, p[1]);
    } return [[xmin,ymax],[xmax,ymin]]; //  [[left, bottom], [right, top]] as for https://github.com/mbostock/d3/wiki/Geo-Paths#bounds
}
var bb = getBBox("path");

JSfiddle演示

分组包围盒

对于多路径组，您可能需要遍历svg，在组的每个路径上循环，以便更新xmin、ymin、xmax、ymax。

翻译元素

要处理翻译好的元素，请进一步调整。

备选方案

可能还有其他更好的办法。请记住检查getBBox()和getBoundingClientRect()在您的上下文中是否可用，因为它们是本地的，非常方便。

Answer 2

getBBox/getBoundingClientRect/getClientRect不能在NodeJS+JSDOM中工作的原因是，计算SVG (或NodeJS+JSDOM)元素的这些值需要大量的计算。

首先，必须解析<style>元素中的所有CSS代码(这已经不简单了)。然后，必须应用CSS选择器、级联和继承规则来知道元素的大小、位置或线宽。即使知道了所有的样式属性值，也需要做一些非平凡的数学来计算边框:不同SVG变换函数的定义、这些函数的组合、SVG原语的边框和Bezier曲线。浏览器支持所有这些(为了绘制元素，它们必须支持JSDOM )，但是JSDOM并不是所有这些都要支持的。

但幸运的是，拉布是大部分SVG的JavaScript实现，它使用<canvas>元素绘制图像。它确实支持上面的大部分内容，虽然它没有提供这些数据的接口，但幸运的是它有非常好的(和MIT授权的)代码，所以希望您可以复制和重用其中的部分。到目前为止，代码是在一个文件中编写的，它有CSS解析、应用级联规则、路径数据解析、SVG变换的定义、应用变换和bezier曲线包围盒计算。也就是说，计算边框所需的几乎所有东西:)但是，它不支持CSS选择器，而是支持可以重用另一个库。但不幸的是，据我所知，还没有准备好在NodeJS中运行，您可能需要进行一些调整。

但是，拉票是一个SVG编译器，它包含旧版的画布，是能够在NodeJS中运行的。所以从这个开始就更容易了。
