Java卡小程序、安全数据传输和安全通道

Question

我想用这样一种方式编写我的applet :它的APDU命令和状态词在我的卡和阅读器之间的传输通道中不清晰。我的意思是我不想发送APDU命令和响应为第三方的纯文本。

我想我有两个选择：

1. 在卡上选择了我的applet之后，对于所有其他命令，在APDU命令的数据部分上执行加密功能，并在卡片上对它们进行解密，然后对它们进行分析。请注意，我不能使用此方法对整个命令进行加密，因为结果可能与另一个SELECT APDU命令发生冲突，而卡的SD错误地将其识别为SELECT命令。是那么回事吗？

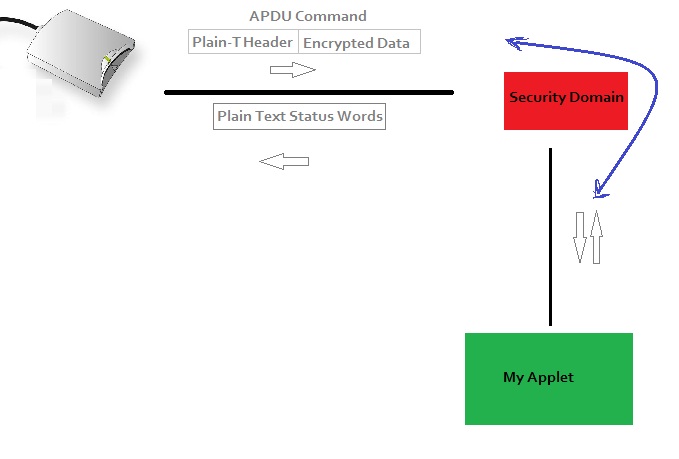

其图表：

​

​

1. 使用SD安全通道:据我所知，安全通道意味着：整体、APDU命令、和响应以加密形式发送(即它们在源中加密(安全域/卡片读取器)，并在目的地(安全域/卡片读取器)解密。是那么回事吗？据我所知，SD在这个机制中扮演加密方法的角色，而我的applet和SD之间的通信是在普通的(下图)中，对吗？

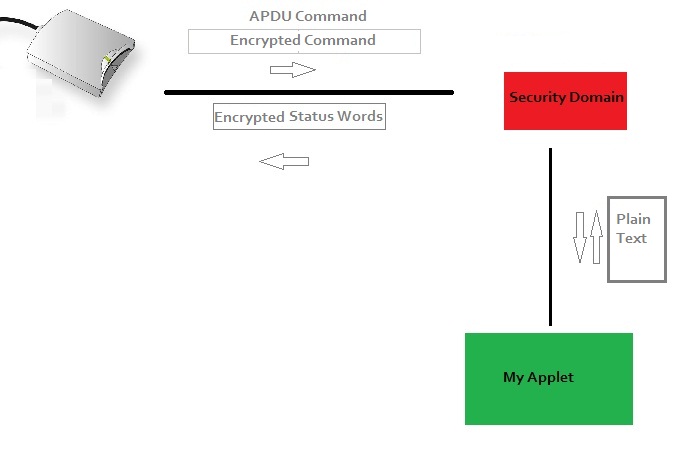

其图表：

​

还有别的办法吗？

第一个解决方案似乎不够好，因为：

1. 我必须亲自执行！:)
2. 我们不能向第三方隐藏命令和响应的所有部分(我们只能隐藏数据)。

我说的对吗？

现在，假设我希望确保我的applet只适用于使用安全通道传输的APDU命令。我想我又有两个选择：

1. 把卡片放在SECURED状态。由于用户无法在此状态下使用纯文本APDU命令与卡通信(对吗？)因此，他必须使用安全通道将命令发送给我的applet。对吗？如果不正确，是否有办法强迫SD只与安全通道一起工作？
2. 将卡保存在任何生命周期(例如OP_READY)，但是在接收任何APDU命令时，请检查CLA部分，看看它是否是安全传输的！(有可能吗？来自安全通道的APDU命令的CLA部分与其他部分有什么区别吗？我说得对吗？

还有别的办法吗？

最后，主要问题是：

如何使用SD与我的applet进行安全的通信？因为我认为我必须使用GlobalPlatform类(是吗？)，我看了一下它的API-s。我在一个名为getSecureChannel的包中找到了一个名为org.globalplatform.GPSystem的方法。我做得对吗？我必须用这个方法吗？

我知道这可能太长，无法回答，但我相信，它不仅澄清了许多问题，不仅对我，也对其他未来的观众。

我很感谢有人为我在这个问题上提供了任何帮助。

而一个小程序样本则更有价值。

Answer 1

我会按顺序回答：

1. 是的，对于ISO/IEC 7816-4，只有数据部分是加密的.标头只受身份验证标记的保护。
2. 不，Global安全通道也只是(可选)加密数据。但是，完整性超过了头数据和命令数据。
3. 不，安全状态只适用于，您必须使用为自己编程。GP API具有执行身份验证、请求安全通道和检索当前状态的访问方法。
4. 正确，CLA字节决定APDU是否被加密(而不是加密的方式)。如果CLA的第一个比特为零，那么您的安全通道必须符合ISO/IEC 7816-4。

Answer 2

不要担心通过applet进行安全的信道通信。如果在applet中使用，这是非常简单的。

您不需要考虑很多问题，只要尝试编写一个安全通道applet，它就会按照命令数据中定义的安全级别来处理applet。

参考GP安全通道APIs：http://www.win.tue.nl/pinpasjc/docs/apis/gp22/

你应该把卡保持在安全状态。

这是用于安全通道scp02的示例applet：

package secureChannel;

import javacard.framework.APDU;
import javacard.framework.Applet;
import javacard.framework.ISO7816;
import javacard.framework.ISOException;

import org.globalplatform.GPSystem;
import org.globalplatform.SecureChannel;

public class Scp02 extends Applet
{
    final static byte INIT_UPDATE       = (byte) 0x50;

    final static byte EXT_AUTHENTICATE  = (byte) 0x82;

    final static byte STORE_DATA        = (byte) 0xE2;

    public static void install(byte[] bArray, short sOffset, byte bLength)
    {
        new Scp02().register(bArray, sOffset, bLength);
    }

    public void process(APDU apdu) throws ISOException
    {
        SecureChannel sc = GPSystem.getSecureChannel();

        byte[] buffer = apdu.getBuffer();

        short inlength = 0;

        switch (ISO7816.OFFSET_INS)
        {
            case INIT_UPDATE:
            case EXT_AUTHENTICATE:
                inlength = apdu.setIncomingAndReceive();
                sc.processSecurity(apdu);
            break;

            case STORE_DATA:
                //Receive command data
                inlength = apdu.setIncomingAndReceive();
                inlength = sc.unwrap(buffer, (short) 0, inlength);

                apdu.setOutgoingAndSend((short)0, inlength);

                //Process data
                break;
        }
    }
}

Answer 3

出于Google搜索的考虑，Anurag Bajpai的代码不能工作而不做任何修改，因为正如GP安全通道API中所述，applet应该输出最终的响应数据：

如果存在响应数据，则该数据将放在偏移量ISO7816.OFFSET_CDATA处的APDU缓冲区中。返回值表示长度，如果有必要，applet负责输出这些数据。

因此，修正后的代码是：

package secureChannel;

import javacard.framework.APDU;
import javacard.framework.Applet;
import javacard.framework.ISO7816;
import javacard.framework.ISOException;
import org.globalplatform.GPSystem;
import org.globalplatform.SecureChannel;


public class Scp02 extends Applet
{
    final static byte INIT_UPDATE       = (byte) 0x50;

    final static byte EXT_AUTHENTICATE  = (byte) 0x82;

    final static byte STORE_DATA        = (byte) 0xE2;

    public static void install(byte[] bArray, short sOffset, byte bLength)
    {
        new Scp02().register(bArray, sOffset, bLength);
    }

    public void process(APDU apdu) throws ISOException
    {
        SecureChannel sc = GPSystem.getSecureChannel();

        byte[] buffer = apdu.getBuffer();

        short inlength = 0;

        switch (ISO7816.OFFSET_INS)
        {
            case INIT_UPDATE:
            case EXT_AUTHENTICATE:
                inlength = apdu.setIncomingAndReceive();
                short respLen = sc.processSecurity(apdu);
                apdu.setOutgoingAndSend(ISO7816.OFFSET_CDATA, respLen);
            break;

            case STORE_DATA:
                //Receive command data
                inlength = apdu.setIncomingAndReceive();
                inlength = sc.unwrap(buffer, (short) 0, inlength);

                apdu.setOutgoingAndSend((short)0, inlength);

                //Process data
            break;
    }
}

}
