如何使用SIM卡(安装applet)

Question

我有一张带有以下ATR的智能卡：

ATR = 3B 9E 94 80 1F 42 80 31 00 73 BE 21 10 66 54 59 53 04 4C 25 CF。

基于atr-parse.appspot.com的输出，我发现它是一个MCI (伊朗移动通信公司) SIM卡。

以下是我从历史拜特斯那里获得的信息：

(紧凑的TLV数据对象) 标签: 3，Len: 1(卡服务数据字节) 卡服务数据字节:0

• EF.DIR和EF.ATR访问服务:通过GET记录命令
• 带MF的卡

标签: 7，Len: 3(卡功能)

选择方法: 190

• 支持的记录号码
• 支持短EF标识符
• 隐式DF选择
• 按文件标识符选择DF
• DF路径选择
• DF全称选择

数据编码字节: 33

• 写函数的行为:专有的
• BER标记字段的第一个字节的“FF”值:有效
• 四分之一数据单位:1

命令链、长度字段和逻辑通道: 16

• 逻辑通道号分配:通过卡
• 最大逻辑通道数:1

标签: 6，Len: 6(预发数据)

资料: 54 59 53 04 C 25 "TYS.L%“

正如您在上面看到的，上面提到的卡有一个MF。

问题是我不能用这张卡做任何事。在第一步，我想列出它的内容。我看了一下TS 11.11，TS 102.221，TS 131.102和TS 151.011规范。

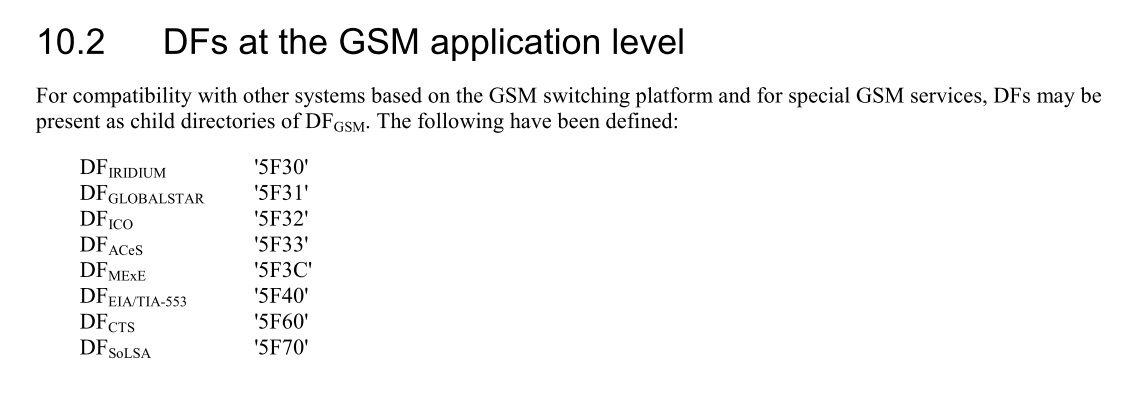

据我所知，从上面的文档中，卡的系统文件由一个Master File组成，它的辅助is是3F00和一些DF-s和EF-s。例如，基于TS 151.011规范的下表，我尝试选择一些DF-s：

​

​

以下是研究结果：

Connected to RTP CCID USB Reader 0
ATR: 3B 9E 94 80 1F 42 80 31 00 73 BE 21 10 66 54 59 53 04 4C 25 CF

> APDU
> A0 A4 04 00 02 5F 30
< 6A 82

> APDU
> A4 A4 04 00 00
< 6E 00

> APDU
> A0 A4 04 00 00
< 67 00

> APDU
> 00 A4 04 00 00
< 61 13

> APDU
> 00 C0 00 00 13
< 6F 11 84 09 A0 00 00 00 62 03 01 08 01 A5 04 9F 65 01 FF
< 90 00

> APDU
> 00 A4 04 00 09 A0 00 00 00 62 03 01 08 01
< 61 13

> APDU
> A0 A4 04 00 09 A0 00 00 00 62 03 01 08 01
< 6E 00

> APDU
> 00 A4 04 00 09 A0 00 00 00 62 03 01 08 01
< 61 13

> APDU
> 00 C0 00 00 13
< 6F 11 84 09 A0 00 00 00 62 03 01 08 01 A5 04 9F 65 01 FF
< 90 00

> APDU
> 00 A4 04 00 02 3F 00
< 6A 82

> APDU
> A0 A4 04 00 02 3F 00
< 6E 00

正如你在上面看到的，我所有的人都失败了，我只能找到ISD的AID。

我也尝试用GlobalPlatformPro工具列出内容，但似乎卡片不支持初始Update命令：

C:\Users\User\Desktop\today>java -jar gp.jar -visa2 -key 47454D5850524553534F53414D504C45 -unlock -list -v -d -i
# Detected readers from SunPCSC
[*] RTP CCID USB Reader 0
SCardConnect("RTP CCID USB Reader 0", T=*) -> T=0, 3B9E94801F4280310073BE211066545953044C25CF
SCardBeginTransaction("RTP CCID USB Reader 0")
Reader: RTP CCID USB Reader 0
ATR: 3B9E94801F4280310073BE211066545953044C25CF
More information about your card:
    http://smartcard-atr.appspot.com/parse?ATR=3B9E94801F4280310073BE211066545953044C25CF

A>> T=0 (4+0000) 00A40400 00
A<< (0019+2) (249ms) 6F118409A00000006203010801A5049F6501FF 9000
Auto-detected ISD AID: A00000006203010801
***** Card info:
A>> T=0 (4+0000) 80CA9F7F 00
A<< (0000+2) (73ms) 6A86
GET DATA(CPLC) returned SW: 6A86
NO CPLC
***** CARD DATA
A>> T=0 (4+0000) 80CA0066 00
A<< (0000+2) (81ms) 6E00
NO CARD DATA
***** KEY INFO
A>> T=0 (4+0000) 80CA00E0 00
A<< (0000+2) (82ms) 6E00
A>> T=0 (4+0000) 00CA00E0 00
A<< (0000+2) (60ms) 6E00
GET DATA(Key Information Template) not supported
A>> T=0 (4+0008) 80500000 08 FE44F8E8DF60349B 00
A<< (0000+2) (61ms) 6D00
pro.javacard.gp.GPException: INITIALIZE UPDATE failed SW: 6D00
        at pro.javacard.gp.GlobalPlatform.check(GlobalPlatform.java:1092)
        at pro.javacard.gp.GlobalPlatform.openSecureChannel(GlobalPlatform.java:398)
        at pro.javacard.gp.GPTool.main(GPTool.java:371)

C:\Users\User\Desktop\today>

我想知道怎么回事？如何在这个SIM卡上安装java卡小程序？

请注意，我已经成功地使用了Java Card，但是我对这种SIM卡完全感到困惑。我很感谢任何人都能在这个问题上作出任何解释。致以问候。

Answer 1

如果您从市场(不是您自己的开发卡)获得该卡，那么几乎不可能在其上安装applet，因为您不知道它的ISD的密钥集。这样做是为了只授予发卡者和卡所有者(MNO)对SIM卡内容的全部控制权。

另一个可能的解释是，并非所有SIM卡都完全支持GP或Javacard。现有的SIM卡只符合2G/3G/4G标准(GSM 11.11、11.14、102.222等)，只允许用户进行网络认证。这样的SIMcard也可以拥有STK应用程序，但它不一定是作为javacard实现的。

Answer 2

根据初始化更新命令的最后一条日志，可能存在一些可能性: 1.卡上不支持Scp02 02/Scp02 03，如果它支持GP，则可能性更小。2. ISD没有配置SCP支持的参数。3.以前在同一逻辑通道上有另一个安全通道，即卡上通道。

根据我的观点，可能有最后两种可能性。

要检查第三个步骤，您应该尝试用以下步骤启动Scp02 : 1.发送冷重置(PowerON-Power-OFF) 2。选择ISD 3。发送初始化更新命令。

如果它不能工作，那么您需要ISD应用程序参数的信息，从这些参数您可以确定ISD是否支持SCP02 02/03？

这些参数可以类似于：'C9 04 81 02 XX YY‘(这里是XX支持的SCP和YY-参数'i’值)。
