具有输入和输出端口的GraphStream节点

Question

我想在GraphStream中建模一个图并使用它的查看器呈现它，但是我的节点需要有不同的输入和输出端口(最好分别位于节点框的左侧和右侧)，边缘应该与这些端口连接，而不是节点中心。

这在GraphStream中是可能的吗？如果没有，是否还可以使用另一个Java库？我知道GraphViz Dot允许这样做，但是我不希望通过命令行来调用它，因为它引入了一个不属于我的项目的外部依赖项。

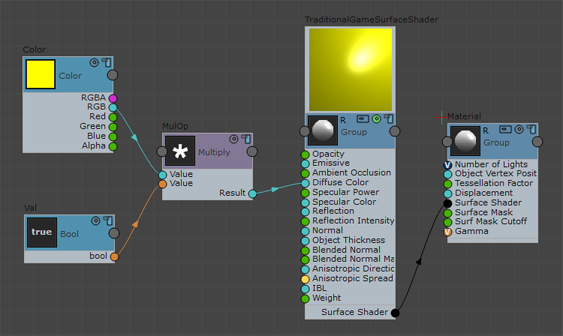

编辑：我想呈现的那种东西的示例(但是对于一个非常不同的域)：

​

我非常愿意自己进行渲染，但当然我仍然需要节点和边缘的路由和坐标。

Answer 1

GraphStream中还没有在节点上声明锚、句柄或端口的方法。

但是，由于您希望在节点的左侧和右侧收紧边缘，因此您可能希望尝试使用"freeplan“CSS属性。参见下面的示例，特别是图表上的“样式表”属性：

Graph graph = new SingleGraph("FreePlane");
System.setProperty("org.graphstream.ui.renderer", "org.graphstream.ui.j2dviewer.J2DGraphRenderer");
graph.display();
graph.setAttribute("stylesheet", "node { "
        + "     shape: rounded-box; "
        + "     padding: 5px; "
        + "     fill-color: white; "
        + "     stroke-mode: plain; "
        + "     size-mode: fit; "
        + "} "
        + "edge { "
        + "     shape: freeplane; "
        + "}");
graph.addAttribute("ui.quality");
graph.addAttribute("ui.antialias");

Node a = graph.addNode("A");
Node b = graph.addNode("B");
graph.addEdge("AB", "A", "B");
Node c = graph.addNode("C");
graph.addEdge("BC", "B", "C");

a.addAttribute("ui.label", "node A");
b.addAttribute("ui.label", "node B");
c.addAttribute("ui.label", "node C");

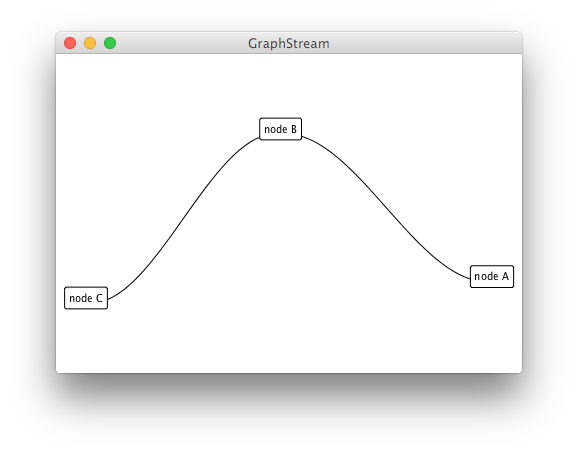

会给你这样的东西：

​

Answer 2

我无法用图流实现这一点，但是其他框架支持这样的功能，如：

• 盖斯
• JGRAPHX
