Matlab:我如何控制流光管图的颜色？

Question

我目前正试图绘制三维流光管。我想要管的颜色对应于它们各自的速度(例如，慢=蓝，快=红)。

更准确地说，我有三个三维矩阵，包含了x，y和z方向的速度。流光管的颜色应该是sqrt(vx^2+vy^2+vz^2)。当使用streamtube(x,y,z,vx,vy,vz,sx,sy,sz)时，管是根据其z坐标着色的，这是无用的，因为它是一个3D图形。

Answer 1

这并不容易(这应该是一个内置选项)，但是通过修改每个管道的CData (它们都是自己的图形对象)，您可以达到预期的结果。下面是一个例子

load wind
[sx,sy,sz] = meshgrid(80,20:10:50,0:5:15);
h=streamtube(x,y,z,u,v,w,sx,sy,sz);
drawnow
view(3)
axis tight
shading interp;

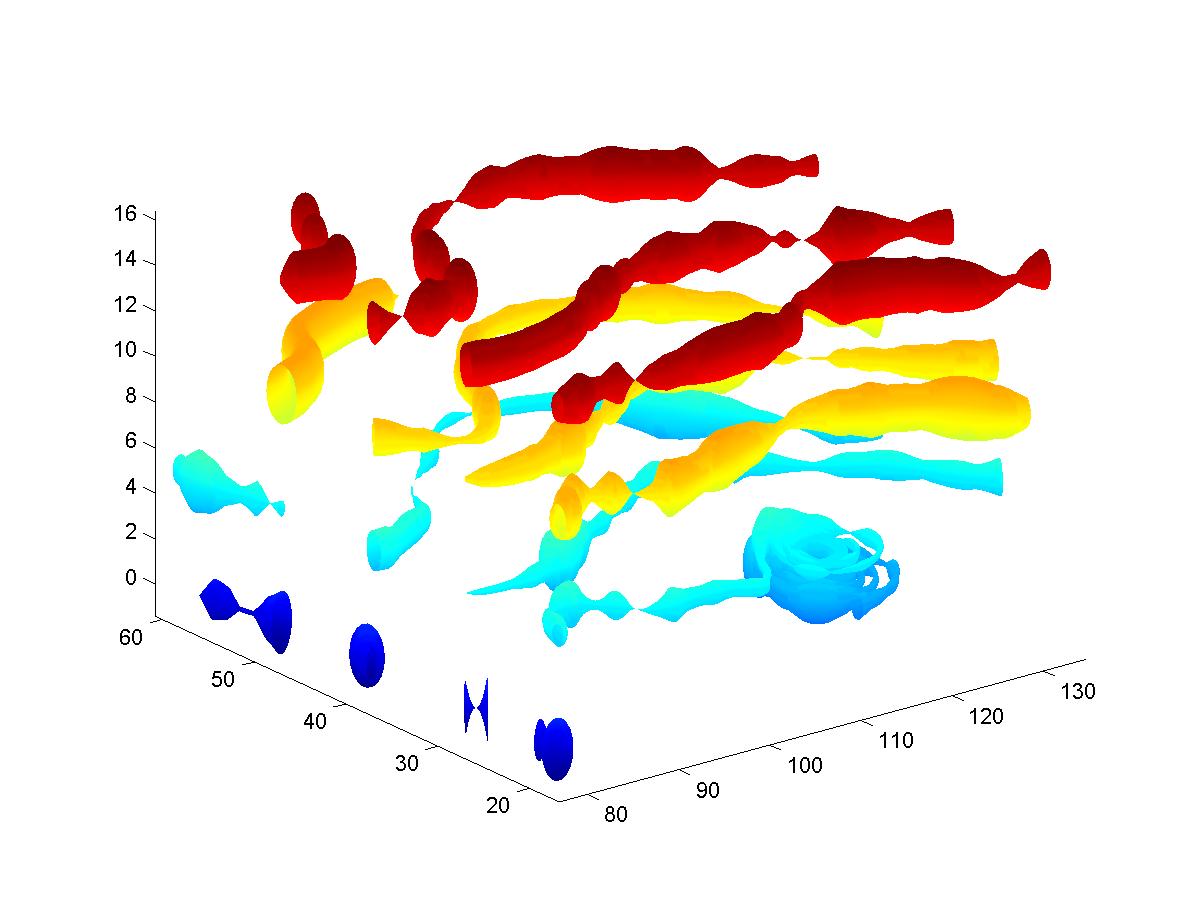

这给出了这幅画：

​

但接下来做的是：

vel=sqrt(u.^2+v.^2+w.^2); %// calculate velocities
for i=1:length(h)
    %// Modify the colour data of each tube
    set(h(i),'CData',interp3(x,y,z,vel,get(h(i),'XData')...
        ,get(h(i),'YData'),get(h(i),'ZData'),'spline'))
end
drawnow
view(3)
axis tight
shading interp;

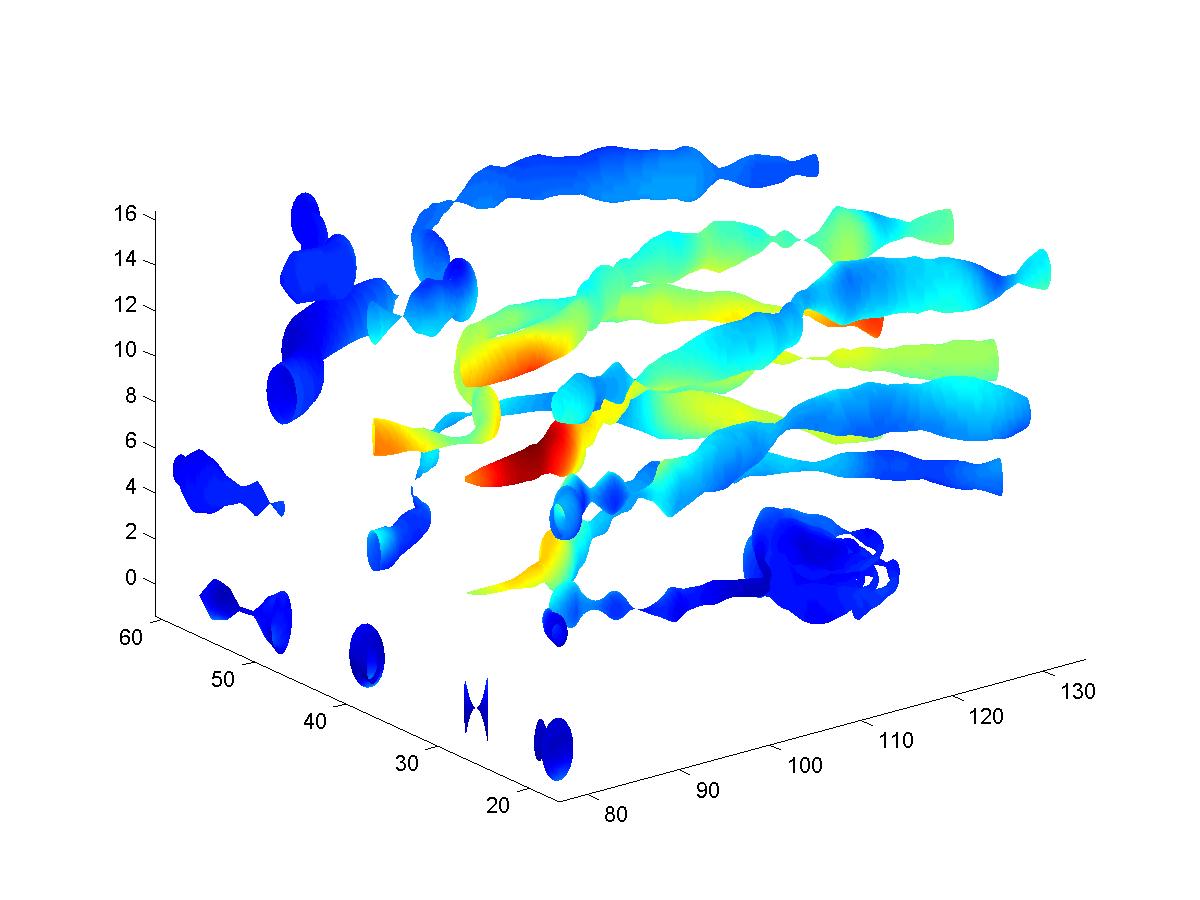

给出这个结果

​

备注：

1)我不知道这是否完全正确，我不知道如何测试它

2)必须将已知点的速度数据插值到流管的顶点上

3)我发现spline插值选项工作得最好，但其他选项在其他情况下可能更好
