Matlab图形可视化

Question

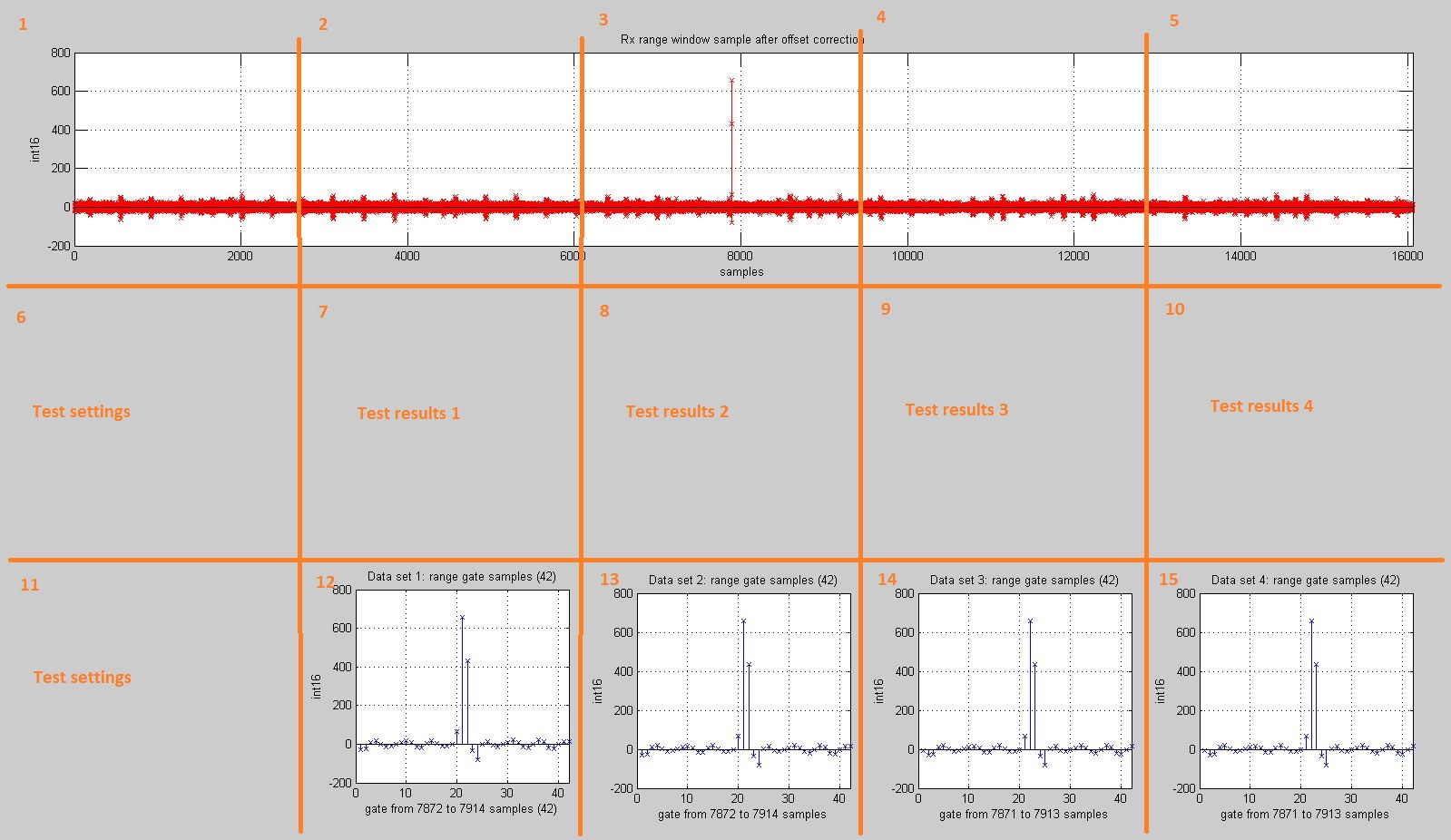

在Matlab中，我想将测试结果可视化为一个有几个图表和文本的图形。图分为行和列:3行和5列。为了更好地理解，这里是一个带有橙色网格的图形的屏幕截图，显示了子图的划分：

​

​

现在我有几个问题：

( A)如何将文本纳入数字中的某一节？即测试设置为子图(6和11)，测试结果为子图(7、8、9、10)。

( B)是否有可能在各子图之间“绘制”分隔线？也就是说，为了更好地可视化，将测试设置与测试结果子图分离。

( C)是否有可能在“输入数据”和“输出数据”等几个子图上设置标题？

谢谢你的帮忙!

干杯，凯文

Answer 1

这个问题我来了很多次了，还没有想出一个好办法来解决。然而，你能做的是：

将标签(帮助标签)包含在您想要的子图中。或者使用“编辑锁定”编辑文本字段。

( B)在某种程度上是的。检查面板。创建子图，然后在填充绘图区域的面板中创建子图。以面板为父版创建一个图形(或标签，如A)

( C)这是一个棘手的问题，我会再次使用面板，但我不确定这是否有效。

在Matlab中，这些事情总是很痛苦的。我通常会导出我的数字，编写一个小型HTML生成器，将图像放置在div中，并提供一个不错的CSS，以使其看起来很漂亮。如果仅用于表示数据，那么这样做就容易得多。如果您希望它是交互式的，您必须在UI中这样做。

希望这能帮助本杰明
