使用Arduino uno编写独立的ATmega2560

Question

通过在ATmega328p文件中添加以下行，我已经成功地使用Arduino uno编程了独立的boards.txt：

atmega328bb.name=ATmega328 on a breadboard (8 MHz internal clock)
atmega328bb.upload.protocol=stk500
atmega328bb.upload.maximum_size=30720
atmega328bb.upload.speed=57600
atmega328bb.bootloader.low_fuses=0xE2
atmega328bb.bootloader.high_fuses=0xDA
atmega328bb.bootloader.extended_fuses=0x05
atmega328bb.bootloader.path=arduino:atmega
atmega328bb.bootloader.file=ATmegaBOOT_168_atmega328_pro_8MHz.hex
####atmega328bb.bootloader.file=ATmegaBOOT_168_atmega328.hex
atmega328bb.bootloader.unlock_bits=0x3F
atmega328bb.bootloader.lock_bits=0x0F
atmega328bb.build.mcu=atmega328p
atmega328bb.build.f_cpu=8000000L
atmega328bb.build.core=arduino:arduino
atmega328bb.build.variant=standard
atmega328bb.bootloader.tool=arduino:avrdude

引导加载程序工作正常，我能够在独立的ATmega328p上成功地运行闪烁示例。

现在，我正试图将一个眨眼的例子上传到独立的ATmega2560。我从“工具”菜单中选择板为ATmega2560 (内置板ATmega2560)，并运行引导加载程序。我没有对ATmega2560文件中的boards.txt做任何更改)引导加载程序工作正常，代码被成功上传到ATmega2560。

然而，问题是眨眼的例子不起作用。在独立板上的第26引脚上的LED开启时间很短，然后关闭非常短的时间，然后再次打开一段短时间，最后关闭1秒。这个循环是重复的。然而，闪烁代码应该打开LED，然后提供1秒的延迟，然后关闭1秒，这个循环将被重复。闪烁代码不能工作，因为它应该在我的独立ATmega2560上工作。

我用TIMER1测试了同样的东西。我写了代码，每过0.03秒就会闪烁LED。这在独立的ATmega328p中很好，但在独立的ATmega2560上却不起作用。

会有什么问题？我需要在ATmega2560文件中为独立的boards.txt添加一些行吗？

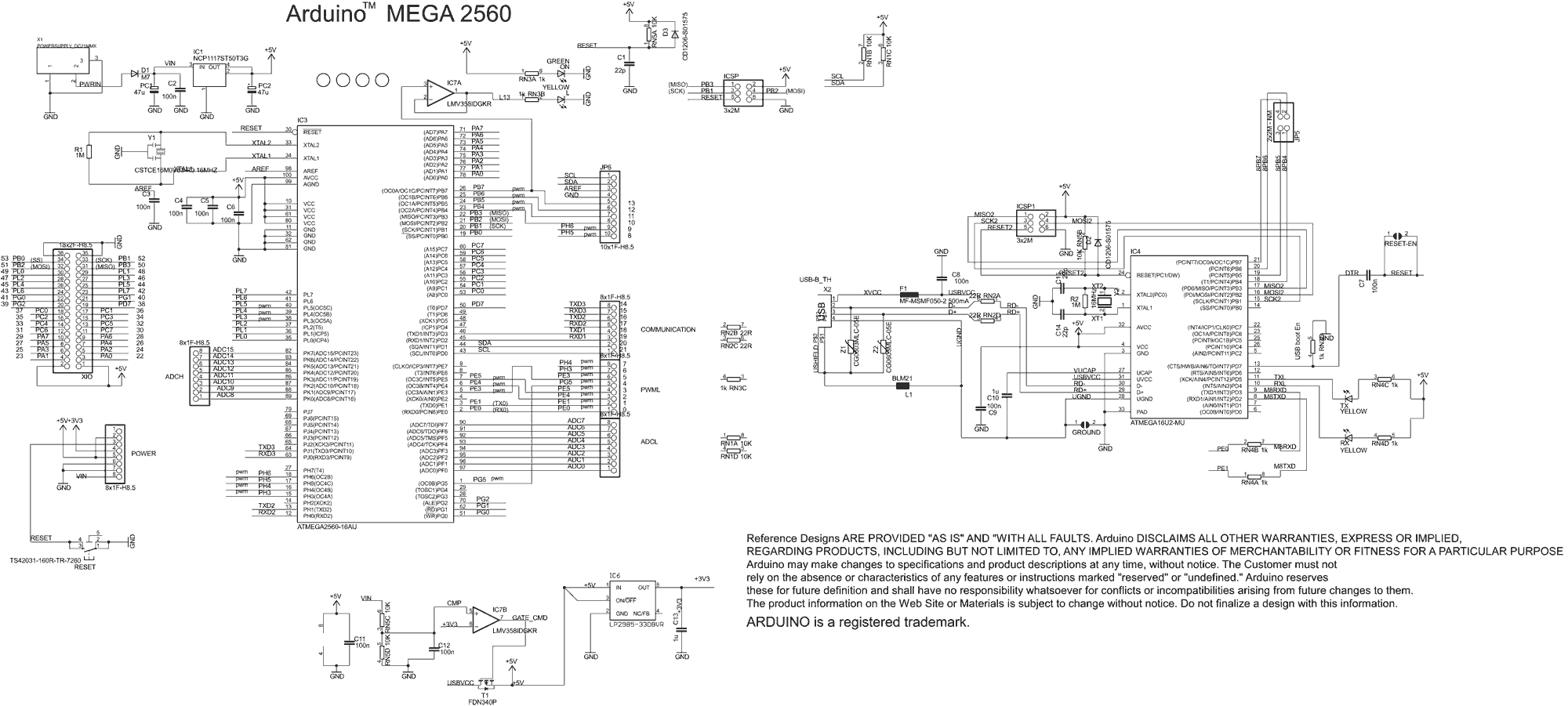

如图所示，我连接了所有的VCC引脚、GND引脚和晶体，包括滤波电容器和电阻器。

​

​

之后，我通过10k电阻将复位引脚连接到5v。

之后，我做了以下工作：

• Arduino Uno引脚10用于重置独立ATmega2560的引脚
• 独立ATmega2560的Arduino Uno pin MISO to pin MISO
• 独立ATmega2560的Arduino Uno引脚MOSI到引脚MOSI
• 独立ATmega2560的Arduino Uno引脚SCK

请帮帮我！

Answer 1

在Board.txt文件中，在ATMEGA2560部分，您必须将"0xD8“的值替换为"0xD9”。是这样的，因为在独立的ATMEGA2560芯片中，如果没有设置BOOTRST熔断器，芯片将被正确编程，但程序永远不会运行。因此，该行可以如下所示(我们可以保留原来的行注释)：

#mega.menu.cpu.atmega2560.bootloader.high_fuses=0xD8

mega.menu.cpu.atmega2560.bootloader.high_fuses=0xD9

这里的教程：https://soc.ninja/documentation/programming-atmega2560-with-arduino-uno-or-mega/
