GraphicsPath和DrawPath -去除相交线

Question

下面的代码画了一个十字：

using (SolidBrush brush = new SolidBrush(Color.FromArgb(192, 99, 104, 113)))
{
    using(GraphicsPath path = new GraphicsPath())
    {
        path.AddRectangle(new Rectangle(e.ClipRectangle.X + (e.ClipRectangle.Width - 40) / 2, e.ClipRectangle.Y, 40, e.ClipRectangle.Height));
        path.AddRectangle(new Rectangle(e.ClipRectangle.X, e.ClipRectangle.Y + (e.ClipRectangle.Height - 40) / 2, e.ClipRectangle.Width, 40));
        path.FillMode = FillMode.Winding;
        e.Graphics.DrawPath(Pens.DimGray, path);
    }
}

​

​

我想这样画：

​

​

我试过使用Flatten();和CloseAllFigures();，但是这些都不起作用。

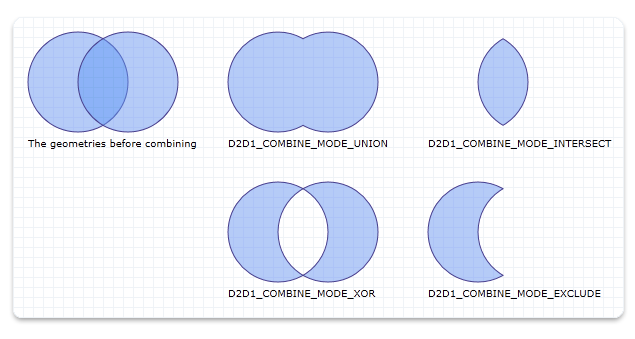

我在找一个像联盟这样的效果：

​

​

这与GraphicsPath是可能的吗？

Answer 1

使用Regions.But是可能的，如果没有其他解决方案，您应该使用GDI中的API FrameRgn绘制该区域的框架。

        Graphics g = e.Graphics;
        using (SolidBrush brush = new SolidBrush(Color.FromArgb(192, 99, 104, 113)))
        {
            using (GraphicsPath path = new GraphicsPath())
            {
                path.AddRectangle(new Rectangle(e.ClipRectangle.X + (e.ClipRectangle.Width - 40) / 2, e.ClipRectangle.Y, 40, e.ClipRectangle.Height));
                path.AddRectangle(new Rectangle(e.ClipRectangle.X, e.ClipRectangle.Y + (e.ClipRectangle.Height - 40) / 2, e.ClipRectangle.Width, 40));
                path.FillMode = FillMode.Winding;
                using (Region region = new Region(path))
                {
                    IntPtr reg = region.GetHrgn(g);
                    IntPtr hdc = g.GetHdc();
                    IntPtr brushPtr = Win32.GetStockObject(Win32.WHITE_BRUSH);
                    IntPtr oldbrushPtr = Win32.SelectObject(hdc, brushPtr);
                    Win32.FrameRgn(hdc, reg, brushPtr, 1, 1);
                    Win32.DeleteObject(brushPtr);
                    Win32.SelectObject(hdc, oldbrushPtr);
                    region.ReleaseHrgn(reg);
                    g.ReleaseHdc();
                }
            }
        }

Answer 2

我知道这不是一个完美的解决方案，但要把它当作一种选择：

        using (SolidBrush brush = new SolidBrush(Color.FromArgb(192, 99, 104, 113)))
        {
            using (GraphicsPath path = new GraphicsPath())
            {
                var rect1 = new Rectangle(e.ClipRectangle.X + (e.ClipRectangle.Width - 40) / 2, e.ClipRectangle.Y, 40, e.ClipRectangle.Height - 1);
                var rect2 = new Rectangle(e.ClipRectangle.X, e.ClipRectangle.Y + (e.ClipRectangle.Height - 40) / 2, e.ClipRectangle.Width - 1, 40);
                path.AddRectangle(rect1);
                path.AddRectangle(rect2);
                e.Graphics.DrawPath(Pens.DimGray, path);

                var bgRect1 = new Rectangle(rect1.X + 1, rect1.Y + 1, rect1.Width - 1, rect1.Height - 1);
                var bgRect2 = new Rectangle(rect2.X + 1, rect2.Y + 1, rect2.Width - 1, rect2.Height - 1);
                using (GraphicsPath backgroundPath = new GraphicsPath())
                {
                    backgroundPath.AddRectangle(bgRect1);
                    backgroundPath.AddRectangle(bgRect2);
                    e.Graphics.FillPath(Brushes.White, backgroundPath);
                }
            }
        }

其结果是：

​

​

Answer 3

这是可能的，你想要的是regions。看一看：

GDI+中的区域

我猜你下一步应该是勾勒出这个地区。这是困难的部分，因为没有API可以这样做。最简单的办法是：

• 用更厚的笔画出你在第一张照片中所做的一切。
• 在路径之外创建区域，并合并产生的区域。
• 填充或删除生成的联合区域(有API )。

这将产生你附上的第二张图片。区域操作需要一些创造性，因为缺乏边缘检测、轮廓或区域对路径的API来帮助您绘制结果。
