幕布透视图

Question

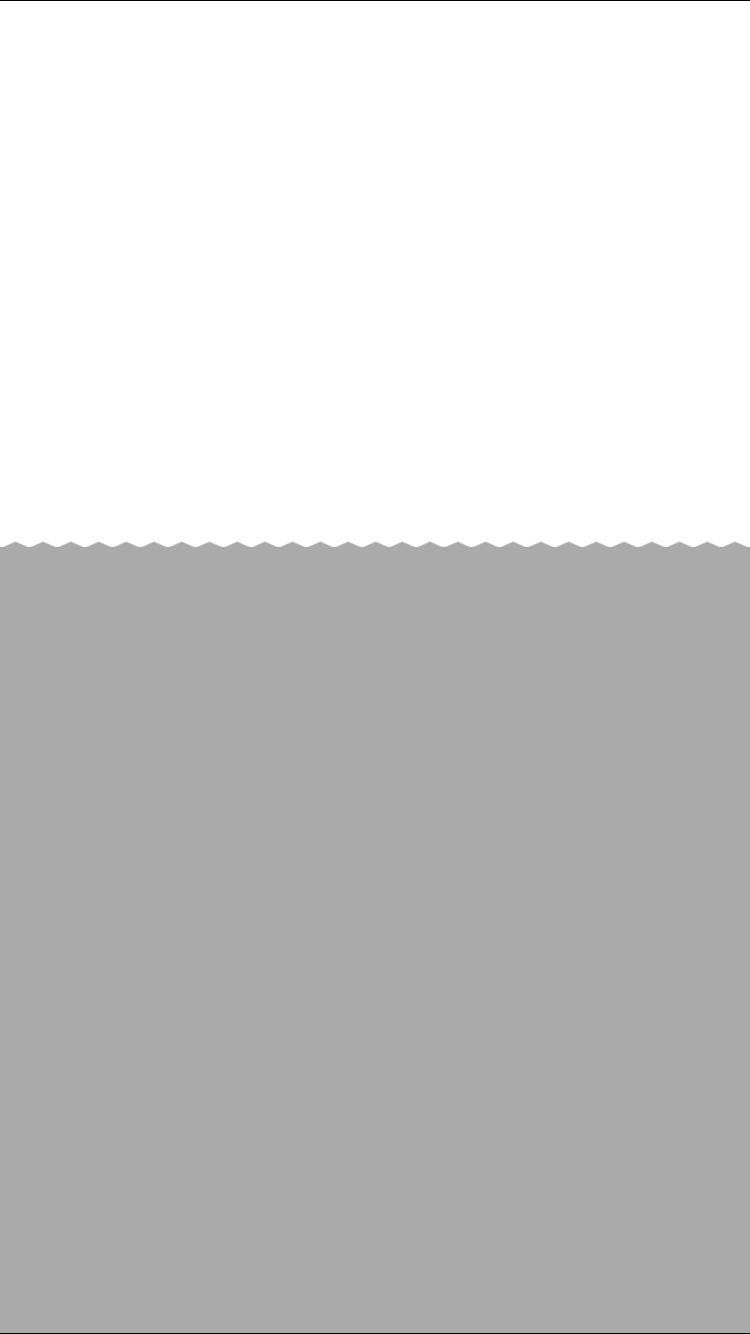

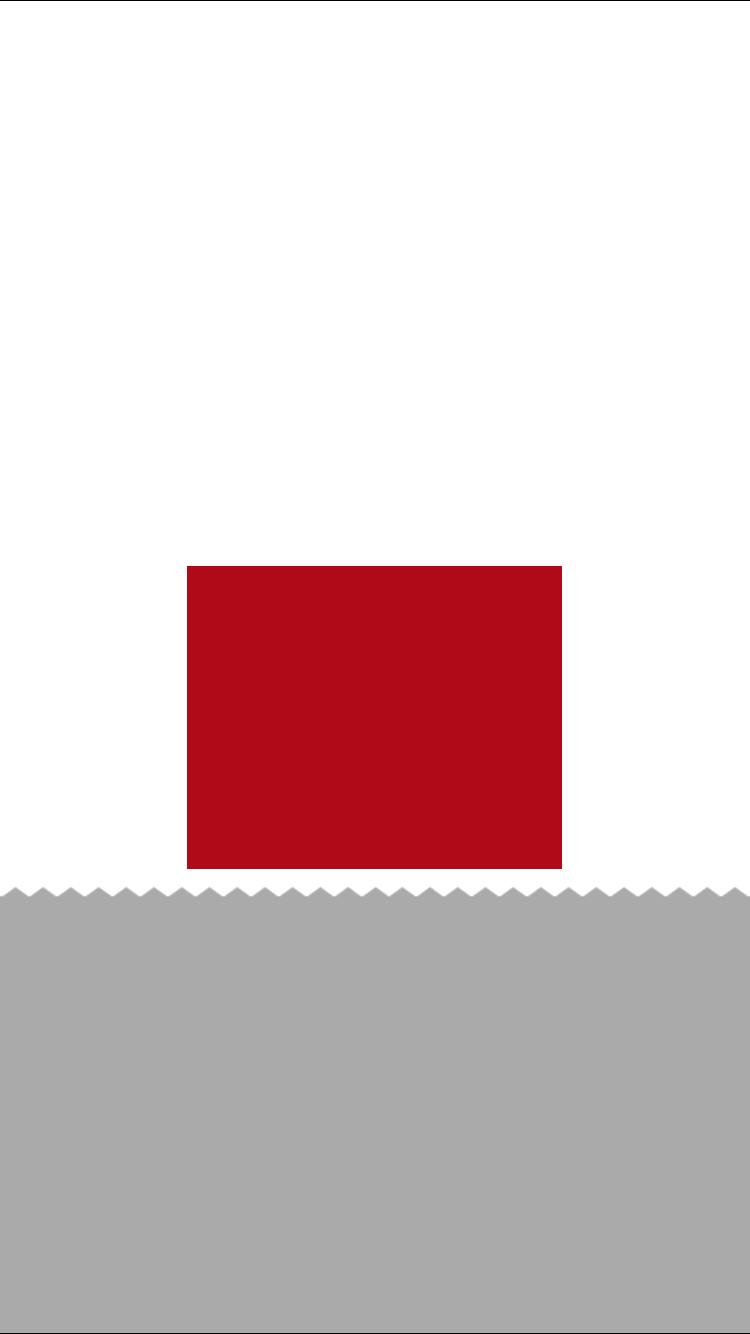

我试图达到以下挑战性的效果:我想移动白色的“窗帘”下来，以揭示红色的盒子。(注意:幕布下面的屏幕截图是白色，背景是灰色的)

问题在于视图层次结构。

为了使盒子隐藏在最初的位置，它必须放在窗帘的后面，但是为了在最后的位置显示，它必须在窗帘的顶部。

我怎么能“欺骗”，使它看起来像窗帘真正揭示了一个流畅的动画盒子？

​

​

谢谢!

Answer 1

你需要两个图像和一个面具。完全模糊的灰色区域和白色背景的盒子。你的窗帘的形象只是底边的面具。这样就可以画出窗帘的底边，而不会抹掉灰色的重叠区域。

在顶部设置一个起始位置，每个框架:只绘制/复制窗帘掩模的大小，通过窗帘掩模复制相应的红色框区域。将起始位置移到一条扫描线上，等待下一帧。重复直到完成。

本质上，没有白色窗帘，只有什么是揭示的“隐藏”图像，其中包含白色背景的盒子。根据您的绘制方式，您的掩码图像可能是另一个带有alpha通道的图像。

编辑:根据要求，一些示例代码。然而，很有可能的是，无论你用什么来获取屏幕上的图形，都已经有了带有掩蔽的绘图例程，你最好使用它。这个片段是未经测试的，但是应该提供逻辑，并且可以在任何地方工作。我不熟悉iOS，也不知道你的图像像素是什么格式，24位，32位等等，并使用"PixelType“作为替代。

这也假设白色窗帘边缘的黑色背景是作为一个8位图像在油漆程序，而黑色是零和白色任何其他东西。它应该是相同的宽度与其他两幅图像，只有高度需要的幕墙边缘。

 `struct  Mask     {         char *mData;    // set this to the image data of your 8 bit mask         int  mWidth;    // width in pixels, should be the same as your 2 images         int  mHeight;   // height in pixels of the mask     };     int iRevealPos = 0; // increment each frame value until box is revealed.     // Hopefully, your pixel type is a basic type like byte, short or int.     void Reveal(PixelType *foreground, PixelType *background, Mask *mask)     {         int height  = (iRevealPos < mask->mHeight) ? iRevealPos : mask->mHeight; // account for initial slide in         PixelType   *src    = background + (iRevealPos * mask->mWidth); // background box at current reveal position         PixelType   *dst    = foreground + (iRevealPos * mask->mWidth); // matching foreground screen position         int         count   = mask->mWidth * height;         char        *filter = mask->mData;         if ((iRevealPos < mask->mHeight))   // adjust for initial slide in             filter  +=  (mask->mHeight - iRevealPos) * mask->mWidth;         while (count--)         {             if (*filter++)  // not black?                 *dst++  = *src++;   // copy the box image             else        // skip this pixel             {                 src++;                 dst++;             }         }         // if you create your mask with a solid white line at the top, you don't need this         if (iRevealPos > mask->mHeight) // fixup, so the mask doesn't leave a trail         {             src     = background + ((iRevealPos-1) * mask->mWidth);             dst     = foreground + ((iRevealPos-1) * mask->mWidth);             count   = mask->mWidth;             while (count--)                 *dst++  = *src++;         }         iRevealPos++;   // bump position for next time     }`  If you create your mask with a solid white line or 2 at the top you don't need the second loop which fixes up any trail the mask leaves behind. I also allowed for the curtain to slide in rather than fully pop in at the start. This is untested so I may have got the adjustments for this wrong.
