改进Opencv HoughLinesP中的直线提取

Question

我使用HoughLinesP从灰度图像中提取线条。

下面是我的psudo代码。

threshold(img_tmp,bin_img,30,255,cv::THRESH_BINARY);
Canny(bin_img, canny_img, 50, 255, 3);
vector<Vec4i> tmp_lines;
HoughLinesP(canny_img,tmp_lines, 1, CV_PI/360,10, 10, 1);

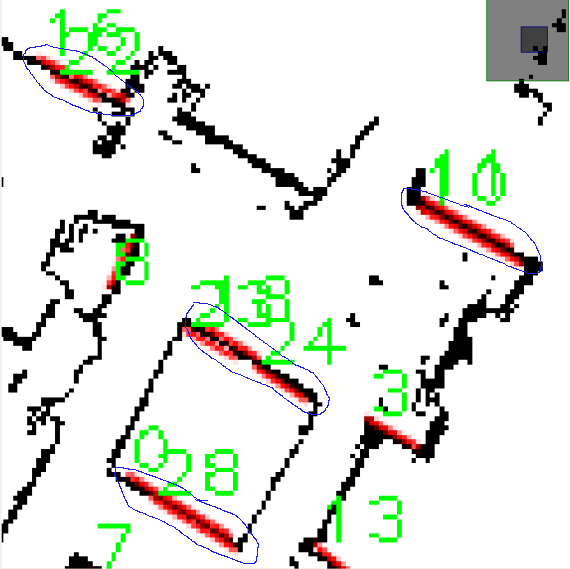

从放大图像中可以看到，单边缘(即图像中的单行)正在返回多条线。16、22和0、28和10、11和23、18、24行对应单行。

我怎样才能得到单线单边，有什么建议吗？

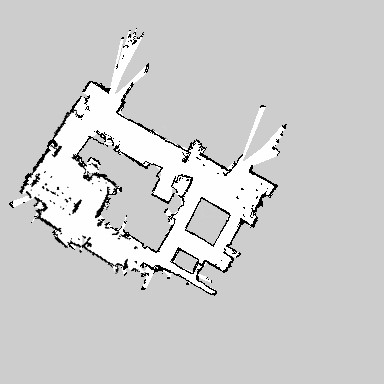

输入图像：

​

​

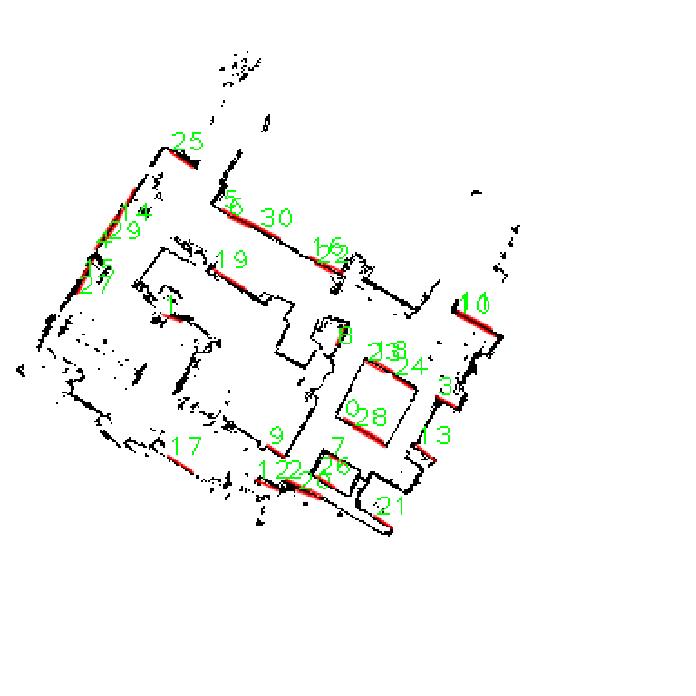

提取线

​

问题

​

​

谢谢。

Answer 1

同样，canny或任何边缘检测算法都不适用于这种输入，因为直线基本上是边缘。尝试在输入端应用某种非极大值抑制，然后在没有任何边缘检测的情况下使用Hough线。
