Matlab中的Angstrom符号

Question

我想用代码在文本框中编写q=0.1 Å。我用的是Matlab。我写了以下几封信：

str={'q=0.1$\AA$'};
annotation('textbox',...
[0.45 0.8 0.2 0.1],...
'interpreter','latex','string',str,...
'fontsize',20,...
'fontname','times new roman',...
'edgecolor','none',...
'fitboxtotext','on');

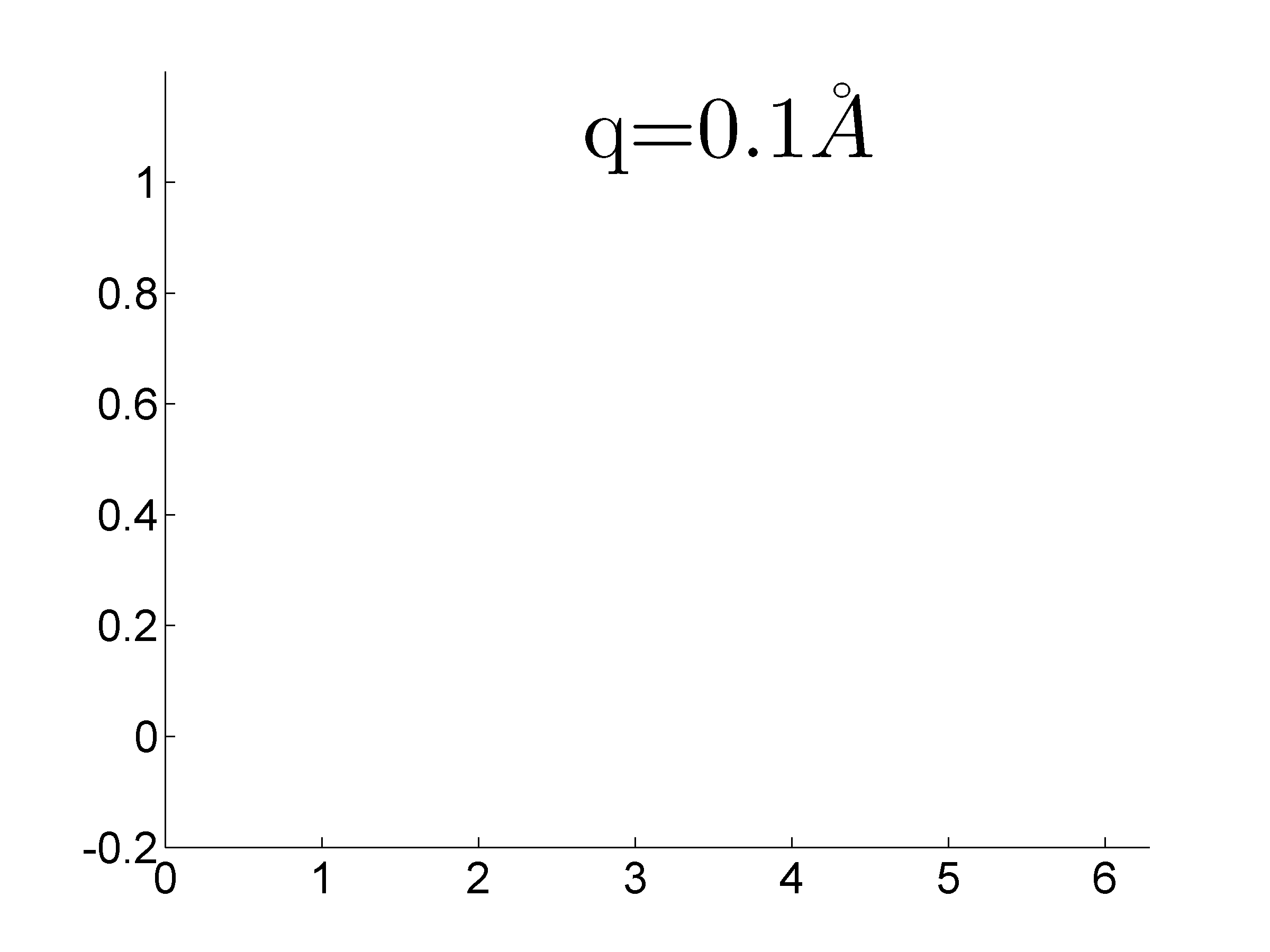

产生的结果：

​

​

问题是它正在生产的angstrom符号有点奇怪。A顶部的圆圈离得很远。我为'fontname'尝试了其他选项，但结果是一样的。有没有办法在Matlab中得到一个合适的角符号？

Answer 1

这更像是一个LaTeX问题，而不是一个MATLAB问题。如果在$\AA$文档中打印LaTeX，其外观将相同。

解决方法是删除$...$，因为您不需要\AA的数学环境

str={'q=0.1\AA'};
annotation('textbox',...
[0.45 0.8 0.2 0.1],...
'interpreter','latex','string',str,...
'fontsize',20,...
'fontname','times new roman',...
'edgecolor','none',...
'fitboxtotext','on');

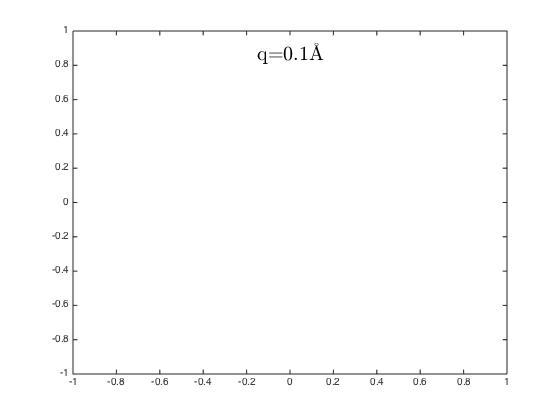

在我看来，结果看起来要好得多：

​

​

Answer 2

我认为主要的问题是，在LaTeX数学模式下( '$'字符之间)，大多数文本默认为斜体。您可以通过将第一行更改为使用\textrm来补救这一问题：

str={'q=0.1$\textrm{\AA}$'};

输出注释字符串现在看起来如下所示：

​

​

rm也能工作，但可能是已弃用。在这种情况下，mathrm似乎也有效，但显然可以执行更复杂的字体。实际上，为了使'q'斜体化，并在'='符号周围得到适当的间距，我会对整个字符串进行计算：

str={'$q=0.1\textrm{\AA}$'};

见不同之处：

​

​

不过，正如@hbaderts所指出的，str={'$q=0.1$\AA'};也可以工作，但可能会产生稍微不同的kerning。

Answer 3

您应该删除围绕着$的\AA

str = 'q=0.1\AA';
annotation('textbox', [0.45 0.8 0.2 0.1], 'interpreter','latex','string',str);

产生一个直角符号，而'$\AA$'产生你所拥有的。
