将rgl三维场景保存到u3d (用于.pdf集成)

Question

我有一个三维场景生成的R rgl软件包。

• 我可以通过rgl函数以RTL和OBJ格式保存它，但是这些函数不支持颜色。
• 我可以将它保存在WebGL中，但这样就找不到WebGL到.u3d转换器，也找不到在.pdf文件中插入WebGL内容的任何方法(使用LaTeX生成)。
• 我可以保存它的铺层格式，然后导出到.u3d (例如使用Meshlab)，但是它给了我以下错误： 如果(和(法例[1:3，itj，i] *法线)< 0)法线中的错误[，它[j，：在真/假需要的情况下缺少值]

我真的不知道怎么解决。

Here是一个再现问题的示例文件。要在工作目录中简单地下载文件，请执行R并运行：

library(rgl)
load("alps3d.Rdata") #This loads the alps3d variable
plot3d(alps3d)
writePLY("alps3d.ply")

如何将3d场景保存为可以使用.pdf集成到LaTeX中的格式？

Answer 1

您应该尝试使用writeASY()。它是为渐近线写的，它可以生产中华人民共和国，而不是U3D，但可能足够好。我试过您的示例场景，在Acrobat中加载结果大约需要5分钟，但是它最终会加载并工作。

writeASY()是对rgl的最新添加；您需要从rgl或Github副本中获取它。

Answer 2

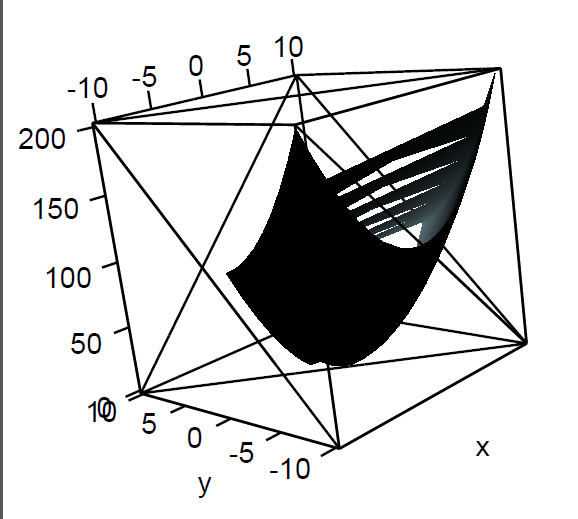

您可以使用rgl.postscript，它允许导出各种格式，包括pdf。嗯，结果不是很好，但这取决于情节的类型。

> x <- y <- seq(-10, 10, length = 20)
> z <- outer(x, y, function(x, y) x^2 + y^2)
> persp3d(x, y, z, col = 'lightblue')
> rgl.postscript("persp3d.pdf", "pdf")

​

​

您还可以导出到tex，允许进行一些手动修改。
