连接组件标记算法在某些情况下失败。

Question

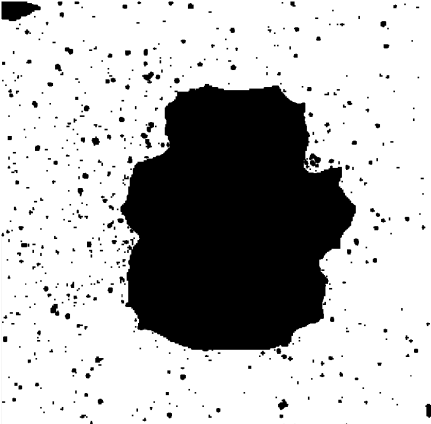

我用这个http://www.codeproject.com/Articles/336915/Connected-Component-Labeling-Algorithm来清理噪音中的图像。这是原来的噪音

​

我得到的是：

​

​

在最后的图像周围仍然有噪音。有没有人知道算法在哪里失败，或者推荐一种更有效的算法？谢谢

Answer 1

对于噪声的清洗，没有提到上述算法。该算法分离不同的连续区域。

您已经决定使用算法来查找和分离主要污点。好呀。但看起来，你也发现了几个紧密的小水垢。实际上，看起来你的程序以两个像素的距离作为一个像素的实例.理由可能是：

1. 代码中的错误--但我很难想象会出现这样的错误。只有当您使用一些额外的算法来加快进程时。或者，如果您通过简单地查找+1，-1表示不同组合的x，y来寻找邻居(不好的方式！)，则可以编写2。
2. 实际上，这些小斑点是通过薄薄的像素序列连接到主像素上的，在你用来显示图片的比例中是看不见的。真的是1:1图像吗？

Answer 2

ImageMagick在这方面做得很好，只需付出很少的努力。它安装在大多数Linux发行版上，可用于OSX和Windows。从命令行运行如下：

convert input.png                                   \
   -colorspace gray -negate -threshold 10%          \
   -define connected-components:verbose=true        \
   -define connected-components:area-threshold=800  \
   -connected-components 8 -auto-level output.png

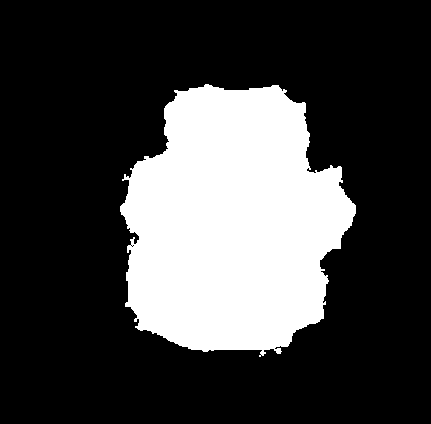

输出

Objects (id: bounding-box centroid area mean-color):
  0: 431x424+0+0 209.2,207.5 135697 srgb(13,13,13)
  109: 236x273+120+84 231.7,223.0 47047 srgb(255,255,255)

​

​

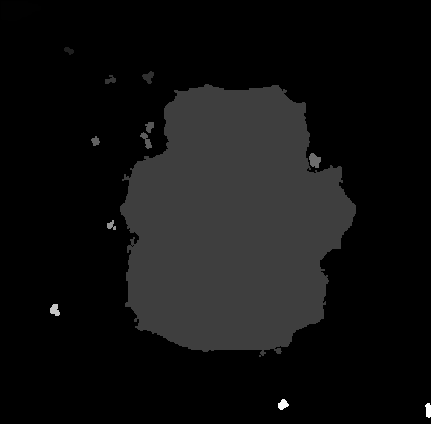

如果将阈值更改为仅显示面积大于(例如50 )的块，则会得到以下结果：

Objects (id: bounding-box centroid area mean-color):
  0: 431x424+0+0 210.2,208.5 134262 srgb(11,11,11)
  109: 236x273+120+84 231.7,223.0 47047 srgb(255,255,255)
  1: 40x20+1+1 16.9,9.5 605 srgb(255,255,255)
  190: 12x15+309+153 314.2,160.1 126 srgb(253,253,253)
  83: 12x13+142+71 148.1,76.7 90 srgb(255,255,255)
  164: 12x17+140+132 146.0,140.1 90 srgb(255,255,255)
  347: 10x12+50+304 54.5,309.6 85 srgb(255,255,255)
  440: 11x11+278+399 282.6,404.2 79 srgb(255,255,255)
  448: 6x15+425+403 427.9,409.9 71 srgb(255,255,255)
  151: 9x11+145+122 149.2,126.4 68 srgb(255,255,255)
  93: 11x9+105+75 110.1,79.6 61 srgb(255,255,255)
  170: 9x10+91+136 95.1,140.8 58 srgb(255,255,255)
  258: 9x10+107+220 110.8,225.1 52 srgb(255,255,255)
  53: 10x8+64+47 68.5,50.2 50 srgb(255,255,255)

​

​

或者，如果您需要一些C代码，您可以查看我的answer here来回答这个问题：

• Color Detection on GIF or PNG image?
