如何在xmgrace中编辑图形

Question

我用xmgrace绘制了一幅图，其中我只对x轴上的两个极端部分感兴趣，我不想在两者之间看到这个区域。我怎么能这么做？

Answer 1

由于您没有提供任何数据，所以我根据数学函数data.dat创建了一个2列数据文件-2 <= x <= 2。

#x  1/x
-2  -0.5
-1.99   -0.5025125628
-1.98   -0.5050505051
-1.97   -0.5076142132
[....]

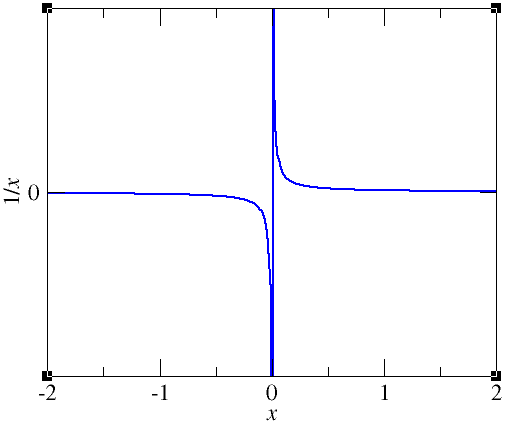

在这幅图中，我已经调整了y轴的范围，将重点放在奇异点周围的函数上：

​

​

假设我们想在xmgrace中绘制这个图，而不需要x = 0上的奇异点。我建议如下：

1. 在“图形外观”窗口中复制图形G0。
2. 在两个图形G0和G1的"Viewport“设置中，修改x范围，使它们并排放置。
3. 右击“焦点到”G1，然后选择“焦点到”，然后修改y轴，这样就不会显示标签和勾标。
4. 同样，修改两个图的轴范围，使它们只显示函数的一部分。例如，我为G1选择了范围G1，为G1选择了0.01 <= x <= 2。

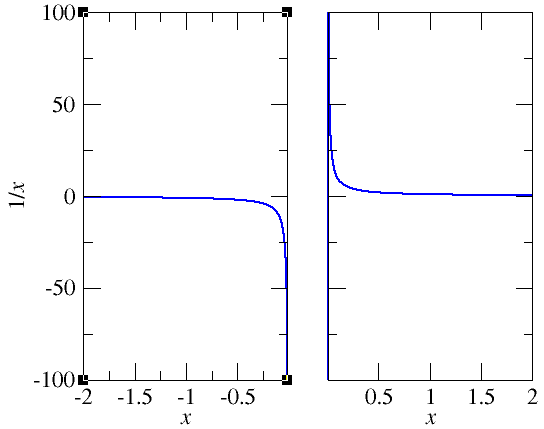

修改了主要的滴答间距后，结果是：

​

​

不幸的是，xmgrace没有无限的灵活性。如果您想要更多的控制，您可以查看脚本绘图包，如matplotlib。
