blocks|key|597717|text|图B中的符号用于表示组件实现关系。
www.omg.org/spec/UML/2.5/Beta2+211.6.3结构化分类器→组件→语义
...A+Component可以由多个分类器实现(或实现)。在这种情况下，Component对这些Classifiers拥有一组ComponentRealizations。
组件的作用类似于涉及到其定义或与其定义相关的所有模型元素的Package，应该显式地拥有或导入这些元素。通常实现一个Classifiers的Component是由它拥有的.|type|unordered-list-item|depth|inlineStyleRanges|offset|length|style|CODE|BOLD|entityRanges|data|597718|您可以像往常一样在组件之间使用泛化关系(图A)，因为组件和任何其他类一样是一个UML分类器。|597719|但是在您的示例中，图A和图B表示的是不同的事物和图B是not+|unstyled|597720|entityMap|0|LINK|mutability|MUTABLE|url|http://www.uml-diagrams.org/component-diagrams.html#component-realization|1|http://www.omg.org/spec/UML/2.5/Beta2/PDF/|2|http://www.uml-diagrams.org/generalization.html|3|http://www.uml-diagrams.org/classifier.html^0|1|1|22|9|2Y|9|3A|B|3P|L|55|7|5Y|B|6A|9|1E|I|A|4|0|I|W|1|0|L|1|F|2|2|13|6|3|0|A|1|D|1|P|1|I|5|R|4|0^^$0|@$1|2|3|4|5|6|7|Z|8|@$9|10|A|11|B|C]|$9|12|A|13|B|C]|$9|14|A|15|B|C]|$9|16|A|17|B|C]|$9|18|A|19|B|C]|$9|1A|A|1B|B|C]|$9|1C|A|1D|B|C]|$9|1E|A|1F|B|C]|$9|1G|A|1H|B|D]]|E|@$9|1I|A|1J|1|1K]|$9|1L|A|1M|1|1N]]|F|$]]|$1|G|3|H|5|6|7|1O|8|@$9|1P|A|1Q|B|C]]|E|@$9|1R|A|1S|1|1T]|$9|1U|A|1V|1|1W]]|F|$]]|$1|I|3|J|5|K|7|1X|8|@$9|1Y|A|1Z|B|C]|$9|20|A|21|B|C]|$9|22|A|23|B|C]|$9|24|A|25|B|D]|$9|26|A|27|B|D]]|E|@]|F|$]]|$1|L|3|-4|5|K|7|28|8|@]|E|@]|F|$]]]|M|$N|$5|O|P|Q|F|$R|S]]|T|$5|O|P|Q|F|$R|U]]|V|$5|O|P|Q|F|$R|W]]|X|$5|O|P|Q|F|$R|Y]]]]

<ul>
<li>The notation in figure <code>B</code> is used to represent <a href="http://www.uml-diagrams.org/component-diagrams.html#component-realization" rel="nofollow">component realization</a> relationship.

<blockquote>
 <a href="http://www.omg.org/spec/UML/2.5/Beta2/PDF/" rel="nofollow">www.omg.org/spec/UML/2.5/Beta2</a>:

 11.6.3 Structured Classifiers → Components → Semantics

 ...A <code>Component</code> may be realized (or implemented) by a number of Classifiers. In that case, a <code>Component</code> owns a set of <code>ComponentRealizations</code> to these <code>Classifiers</code>.

 A component acts like a <code>Package</code> for all model elements that are involved in or related to its definition, which should be either owned or imported explicitly. Typically the <code>Classifiers</code> that realize a <code>Component</code> are owned by it...
</blockquote></li>
<li>You can use the <a href="http://www.uml-diagrams.org/generalization.html" rel="nofollow">generalization</a> relationship (figure <code>A</code>) between components as usual because component is an <a href="http://www.uml-diagrams.org/classifier.html" rel="nofollow">UML classifier</a> like any other class.</li>
</ul>

But figure <code>A</code> and figure <code>B</code> represent different things and figure <code>B</code> in your example is not ok

I'm under confuse with the Component - Subcomponent relationship and
Generalization relationship between the components.

When do we need to mention two components as Component - Subcomponent relationship and when to mention them as Generalization relationship.

Can the Generalization relationship (Figure A) be mentioned as the Component - Subcomponent relationship (Figure B) within in Component Diagrams in all the time? (It is understandable that inverse is false)

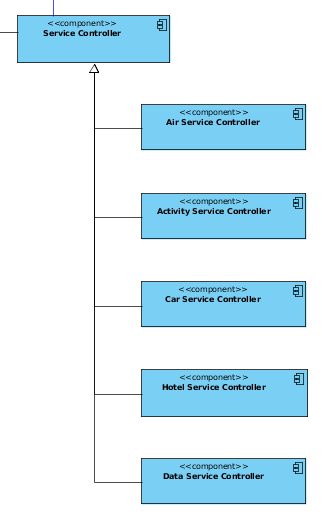

Figure A :

<img src="https://i.stack.imgur.com/IG28c.png" alt="enter image description here">

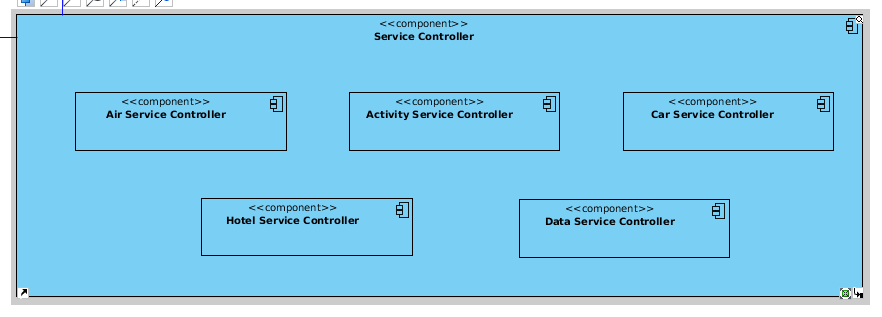

Figure B :

<img src="https://i.stack.imgur.com/5KtPn.png" alt="enter image description here">

Component - Subcomponent Relationship or Generalization Relationship? in Component Diagram UML
