用PyX绘制矩形系列图

Question

我正在使用PyX，并试图创建一系列矩形，这样每个下一个矩形都必须从最后一个矩形结束的位置开始。代码是这样的：

//索引i的循环的开始

back_pos = dep_list[i-1]
front_pos = list[i]
c.stroke(path.rect(back_pos, 0, front_pos, 1))

以下是列表中的一些值。基本上，这个列表包含了越来越多的数字顺序。

back_pos =  0.04  front_pos =  0.04
back_pos =  0.04  front_pos =  0.21
back_pos =  0.21  front_pos =  0.21
back_pos =  0.21  front_pos =  0.57
back_pos =  0.57  front_pos =  0.72

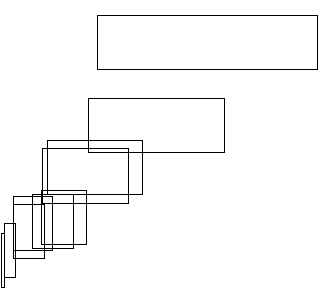

但是当我执行它时，我得到了如下所示的东西

​

有人能告诉我我做错了什么吗？我怎么才能修好它呢？

我更改了代码中的Y轴，这样矩形的起始点和结束点都是可见的。谢谢:)

Answer 1

您编写的dep_list包含一个增加数字的列表，因此我猜它包含矩形的末端位置。另外，请注意，rect的第三个参数是矩形的宽度，而不是末端位置。因此，完整的代码如下所示：

from pyx import *

dep_list = [0.04, 0.21, 0.21, 0.57, 0.72]

c = canvas.canvas()

back_pos = 0
for i in range(len(dep_list)):
    if i == 0:
        width = dep_list[i]
    else:
        width = dep_list[i] - dep_list[i-1]
    c.stroke(path.rect(back_pos, 0, width, 1))
    back_pos += width

c.writePDFfile()

其结果是：

​

​

有很多不同的选择。作为一个简单的例子，您可以在循环的最后一行将back_pos设置为dep_list[i]。总之，我试图用一种非常不花哨和明确的方式来写它。我希望这能帮上忙。

PS:您可以在i*0.1的第二个参数中使用rect而不是0来使rects垂直移动。编辑:输出变成：

​

​

当您的列表包含两次0.21时，一个矩形的宽度为零。
