从cfquery和cfloop绘制值-box png (带有数字)

Question

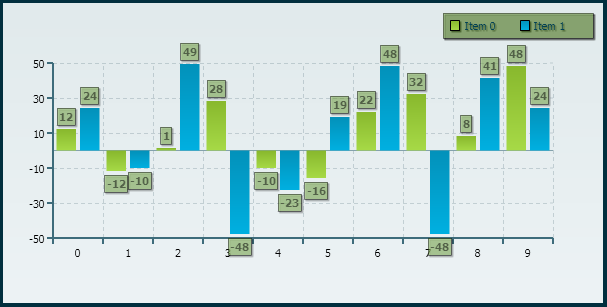

我需要创建一个生成的基于png的图表文件，其中包含有数字值的绘图标签，如下面的示例所示。我在Coldfusion10上，所以这是使用更新的ZingChart引擎。您看到的示例是由ZingChart生成器创建的。

​

​

顺便说一句，我可以画一个基本图表到一个png文件，并检索它，并看到它！我可以把X和Y的东西弄好。我可以得到我的系列展示在一个传奇，我可以做基本的定位材料，我可以做不同的图表类型。我似乎不能用json覆盖东西做任何事，特别是情节条标签。

我提供的代码来自于我从网际网路上搜索到的用...but测试的一个例子，它应该会很好地失败(就像我一整天一样)。

<cfscript>
    legend = {
        "width":150,
        "height":25,
        "position":"100% 0%",
        "margin-top":10,
        "margin-right":10,
        "margin-left":10,
        "margin-bottom":10,
        "layout":"x2",
        "alpha":0.5,
        "background-color":"##99cc66",
        "background-color-2":"##99cc66",
        "border-color":"##000000",
        "border-width":1,
        "shadow":true,
        "shadow-alpha":1,
        "shadow-color":"##000000",
        "shadow-distance":2,
        "shadow-blur-x":1,
        "shadow-blur-y":1,
        "draggable":false,
        "minimize":false
    };
    type ="bar";
    plot = {
        "value-box":{
            "type":"all",
            "text":"%v",
            "text-align":"center",
            "alpha":0.5,
            "background-color":"##99cc66",
            "background-color-2":"##99cc66",
            "border-color":"##000000",
            "border-width":1
        }
    };
</cfscript>
<cfchart
legend="#legend#"
plot="#plot#"
type="#type#"
showlegend="true"
height="300"
width="1300"
title="Super fun time!"
format="png"
name="moreComplexThanChineseArithmetic">
    <cfchartseries seriescolor="red" seriesLabel="SeriesA"  >
        <cfloop from="1" to="10" index="i">
            <cfchartdata item="" value="#randRange( 5, 100 )#">
        </cfloop>
    </cfchartseries>
    <cfchartseries seriescolor="green"  seriesLabel="SeriesB"  >
        <cfloop from="1" to="10" index="i">
        <cfchartdata item="" value="#randRange( 5, 100 )#">
        </cfloop>
    </cfchartseries>
    <cfchartseries seriescolor="blue" seriesLabel="SeriesC" >
        <cfloop from="1" to="10" index="i">
        <cfchartdata item="" value="#randRange( 5, 100 )#">
        </cfloop>
    </cfchartseries>
</cfchart>
<cfset savedFile = getTempFile("/dynamic/coldfusion/temp/", "moreComplexThanChineseArithmetic") & ".png" />
<cfset fileWrite(savedFile, moreComplexThanChineseArithmetic) />
<img src="<cfoutput>#savedFile#</cfoutput>" />

我是在一个集群环境中，这些图表不提供HTML，因此png解决方案。此外，我必须像在图像中一样，因为图像缩放，我可以导出到一个PDF，它看起来正确，服务器呈现和拍摄它到客户端，所以我有非常少的客户端延迟。

现在。在#plot#中有可变的替换，等等。正如您在上面看到的(我没有看到我已经尝试过(一整天)的“任何”json的东西(很多不同的方式/组合来实现某些事情)。它要么失败和错误(因为我犯了一个错误)，要么它什么也不做(这是令人惊讶的可怕)。

上面的json内容可能会有问题，但我再次用新的json尝试、内联的json、简化的等等重写了更改。

我认为应该发生的是，情节值:方框文本: v%应该(通过仙女魔法)将图表数据值参数中的任何值作为一个很好的数字返回(或者低于这个值)(或者是我所期望的)，但是它没有做任何事情，所以我不能测试我的期望。

如果需要更多的细节请告诉我..。

PS和FYI:我不能处理其他图表包。

Answer 1

好吧，你所要做的就是去睡觉，完全失败了，再打一天。

下面是解决方案(它附在chartseries容器上)。>>>> datalabelstyle="value"

<cfchartseries
    datalabelstyle="value"
    type="bar"
    seriescolor="blue"
    seriesLabel="SeriesC" >
        <cfloop from="1" to="10" index="i">
        <cfchartdata item="" value="#randRange( 5, 100 )#">
        </cfloop>
</cfchartseries>

更重要的是。JSON的东西只适用于format="html"，...It不适用于format="png"。format="png"不使用zing曲线图，而是返回到webcharts3D引擎。Coldfusion 10有两个图表引擎。我希望这能帮助那些陷入这种怪诞境地的人。另外，对于Coldfusion11，webcharts3d可以工作。有一种错误的讨论会让我们更清楚地了解该做什么。
