如何用Matlab实现三维曲面的绘制

Question

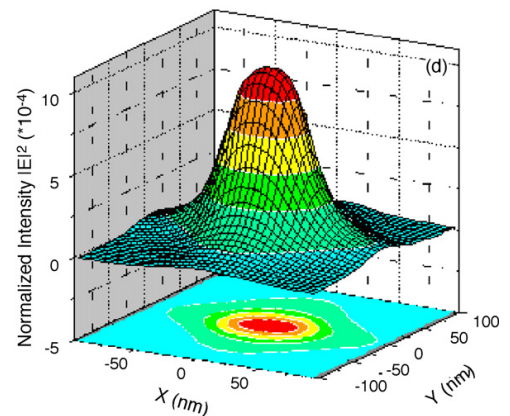

使用matlab的内置peaks或类似函数的工作示例是可以的；

1. 两个不同的轴(尺寸)平面有不同的颜色；
2. 与contour3相似但与mesh/surf重叠的颜色效果
3. 第三(地面)轴线平面的等高线图；

我尝试了轴句柄的文档属性，但失败了。为了获得这样的数字，也许需要一些无文档的特性吗？

​

​

Answer 1

您可以通过创建一个新的轴来添加等高线图(点3)：

[xz,y,z] = peaks;

f = figure;
[~, hc]     =   contourf(xz, y, z);
a1          =   gca;
a2          =   axes('Parent', f, 'Position', a1.Position);

hs          =   surf(xz, y, z, 'Parent', a2);

a1.Color    =   'none';
a2.Color    =   'none';

a1.ZLim     =   [0 1];
a2.ZLim     =   [-9 9];

a1.XTick    =   [];
a1.YTick    =   [];
a1.ZTick    =   [];

a1.Box      =   'off';
a2.Box      =   'off';

% Call after setting desired view on a2 (surf plot)
a1.View     =   a2.View;

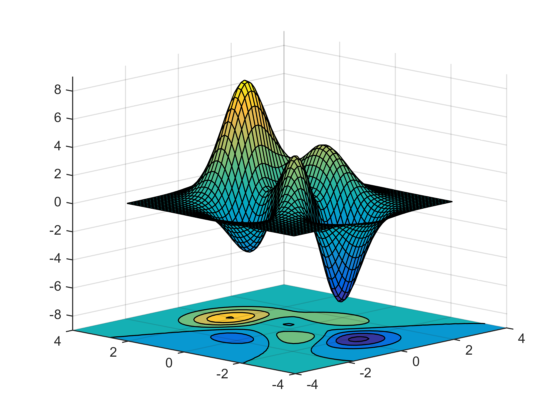

在MATLAB 2014 b上制作：

​
