绘制网格的三维地形图

Question

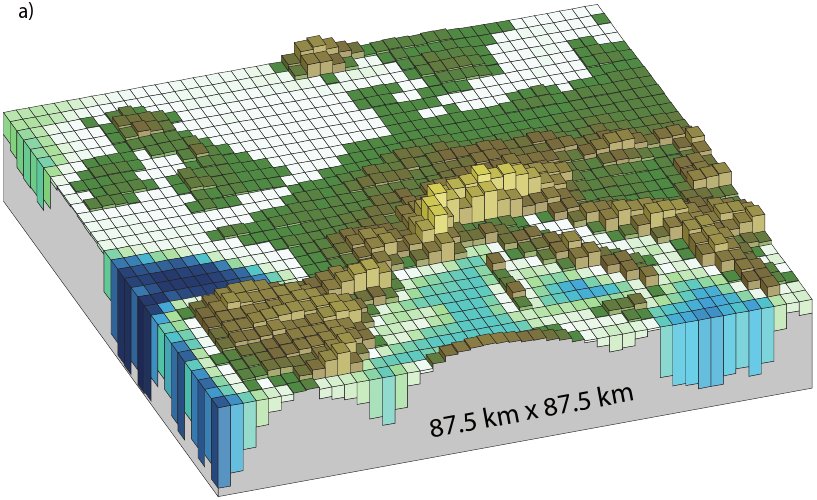

我想使用R复制类似于下面的图，可能是使用ggplot (虽然我怀疑它是否可能，AFAIK，它没有3D功能)。我拥有的数据通常是光栅包中的光栅文件，但我可以以最合适的格式转换它。

​

​

该图摘自：“2013年气候变化:物理科学基础:第一工作组对政府间气候变化专门委员会第五次评估报告的贡献”，图1.14。我不知道是哪个软件制作了那个情节。

我想唯一的办法是使用点阵：：云(线框)或类似的东西？我似乎找不到任何办法强迫线框有一个圆柱形图，而不是表面图；此外，基于海洋高度的着色--保持网格的高度--很可能是不可能的。

Answer 1

我找了点时间看看这个。最后，我采取了以下方法(链接R代码)：

http://pastebin.com/dA2nNNS0

感谢评论中的人，他们为我指明了正确的方向。

我保存文件仍然有问题，但这是另一个问题的材料。

巴斯丁代码

library(raster)
library(rgl)

r <- raster("topo12.nc", varname="topo") #Read file
cols <- terrain.colors(3100) #Define colors

binplot.3d <- function(x,y,z,alpha=1,topcol="#ff0000",sidecol="#aaaaaa"){ #Binplotting function
  save <- par3d(skipRedraw=TRUE)
  on.exit(par3d(save))

  x1<-c(rep(c(x[1],x[2],x[2],x[1]),3),rep(x[1],4),rep(x[2],4))
  z1<-c(rep(0,4),rep(c(0,0,z,z),4))
  y1<-c(y[1],y[1],y[2],y[2],rep(y[1],4),rep(y[2],4),rep(c(y[1],y[2],y[2],y[1]),2))
  x2<-c(rep(c(x[1],x[1],x[2],x[2]),2),rep(c(x[1],x[2],rep(x[1],3),rep(x[2],3)),2))
  z2<-c(rep(c(0,z),4),rep(0,8),rep(z,8) )
  y2<-c(rep(y[1],4),rep(y[2],4),rep(c(rep(y[1],3),rep(y[2],3),y[1],y[2]),2) )
  rgl.quads(x1,z1,y1,col=rep(sidecol,each=4),alpha=alpha)
  rgl.quads(c(x[1],x[2],x[2],x[1]),rep(z,4),c(y[1],y[1],y[2],y[2]),
              col=rep(topcol,each=4),alpha=1)
  rgl.lines(x2,z2,y2,col="#000000")
}

cat("Row ( of", dim(r)[1],"):")
for (row in 1:dim(r)[1]) { #Plotting loop
    for (col in 1:dim(r)[2]) {
    if (round(r[row, col]) < 1) {
    binplot.3d(c(col-1,col), c(row-1,row), r[row, col]/500, alpha=1, topcol="cadetblue3")
    } else {
    binplot.3d(c(col-1,col), c(row-1,row), r[row, col]/500, alpha=1, topcol=cols[round(r[row, col])])
#   cat(round(r[row, col]), "\t")
    }
    }
    cat(row, "")
}
