9贴片内容面积误差

Question

似乎我的内容区域与9修补程序文件应该是不匹配的。

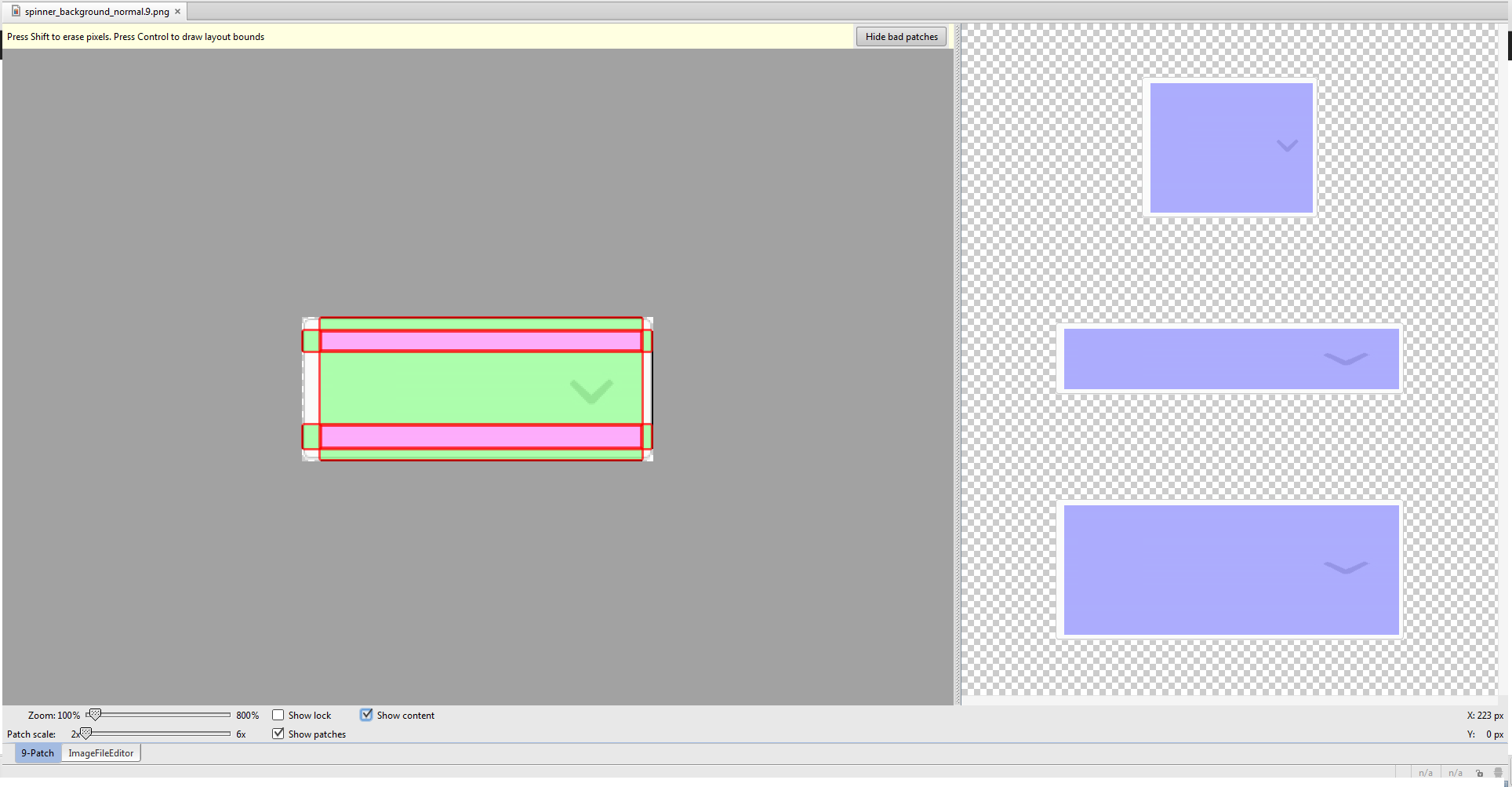

这是我的9补丁文件。

​

这是一个图片，里面有一个项目，，但是文本被过早地切断了，，应该是“Varenr”。我不明白为什么有这么大的空白而不是文本？

​

下面是旋转器的xml布局：

        <Spinner
            android:id="@+id/sortSpinner"
            android:layout_width="0dp"
            android:layout_weight="4"
            android:layout_height="35dp"
            android:layout_marginBottom="10dp"
            android:layout_marginTop="10dp"
            android:background="@drawable/spinner_background"
            android:drawSelectorOnTop="true"
            android:focusable="false"
            android:focusableInTouchMode="false"
            android:prompt="@string/sort" />

和纺丝器的

<?xml version="1.0" encoding="utf-8"?>
<TextView xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@android:id/text1"
    style="?android:attr/spinnerItemStyle"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:ellipsize="none"
    android:gravity="center"
    android:singleLine="true" />

提前谢谢你的帮助。

至于关闭，问题中的9个补丁：

​

编辑:将旋转器所在的整行：

    <LinearLayout
        android:id="@+id/headerLabel"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_marginLeft="15dp"
        android:layout_marginRight="15dp"
        android:background="@color/transparent"
        android:orientation="horizontal"
        android:weightSum="11">

        <LinearLayout
            android:layout_width="0dp"
            android:layout_weight="3"
            android:layout_height="wrap_content"
            android:orientation="vertical">

            <TextView
                android:id="@+id/sortAmountLabel"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginTop="10dip"
                android:singleLine="false"
                android:textColor="@color/solid_red"
                android:textSize="15dp" />

            <TextView
                android:id="@+id/sortLabel"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginBottom="5dip"
                android:text="Produkter"
                android:singleLine="true"
                android:textColor="@color/solid_red"
                android:textSize="15dp" />

        </LinearLayout>

        <Button
            android:id="@+id/filterBtn"
            android:layout_width="0dp"
            android:layout_height="35dp"
            android:layout_marginBottom="10dp"
            android:layout_marginLeft="5dp"
            android:layout_marginRight="15dp"
            android:layout_marginTop="10dp"
            android:layout_weight="4"
            android:background="@drawable/button_background_red"
            android:clickable="true"
            android:singleLine="true"
            android:onClick="setFilterList"
            android:text="Filtrér"
            android:textColor="@color/solid_white"
            android:textSize="15dp"
            android:textStyle="bold" />


        <Spinner
            android:id="@+id/sortSpinner"
            android:layout_width="0dp"
            android:layout_weight="4"
            android:layout_height="35dp"
            android:paddingRight="30dp"
            android:layout_marginBottom="10dp"
            android:layout_marginTop="10dp"
            android:background="@drawable/spinner_background"
            android:drawSelectorOnTop="true"
            android:focusable="false"
            android:focusableInTouchMode="false"
            android:prompt="@string/sort" />
    </LinearLayout>

Answer 1

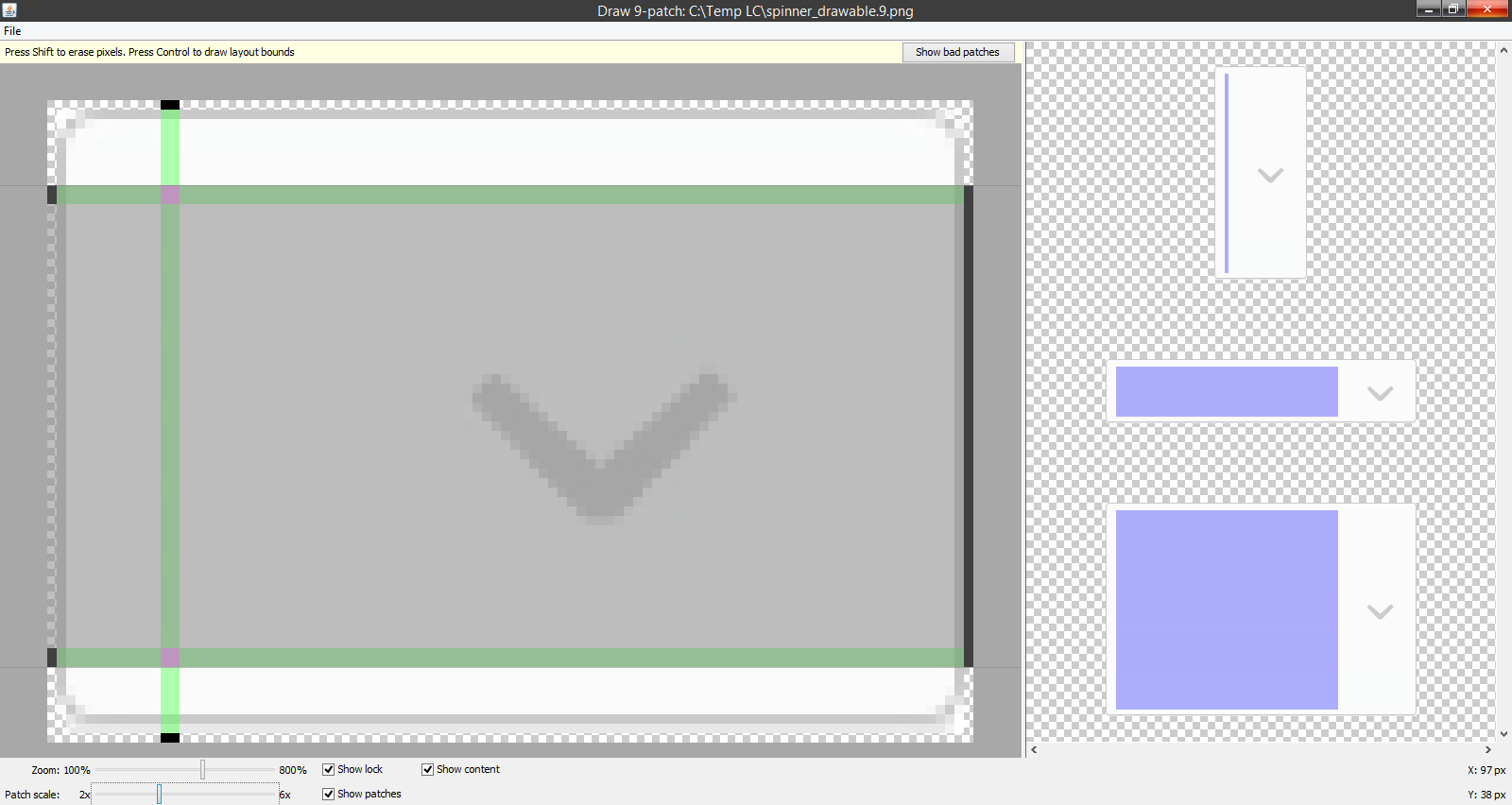

现在，我就是这样改造它的：

​

​

由此得出的结果是：

​

​


编辑

这是应用于TextView时的结果：

​

​

屏幕是一个旧的ldpi设备(240x320 @120 dpi)

我就是这样应用它的：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/stripes_vert_4"
    >

    <!-- ... -->

    <TextView
        android:id="@+id/txtTitle3"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="center_vertical"
        android:layout_alignParentBottom="true"
        android:textColor="@android:color/black"
        android:textSize="16sp"
        android:textStyle="bold"
        android:text="Lorem ipsum dolor sit amet"
        android:background="@drawable/spinner_drawable"
    />
</RelativeLayout>

编辑2

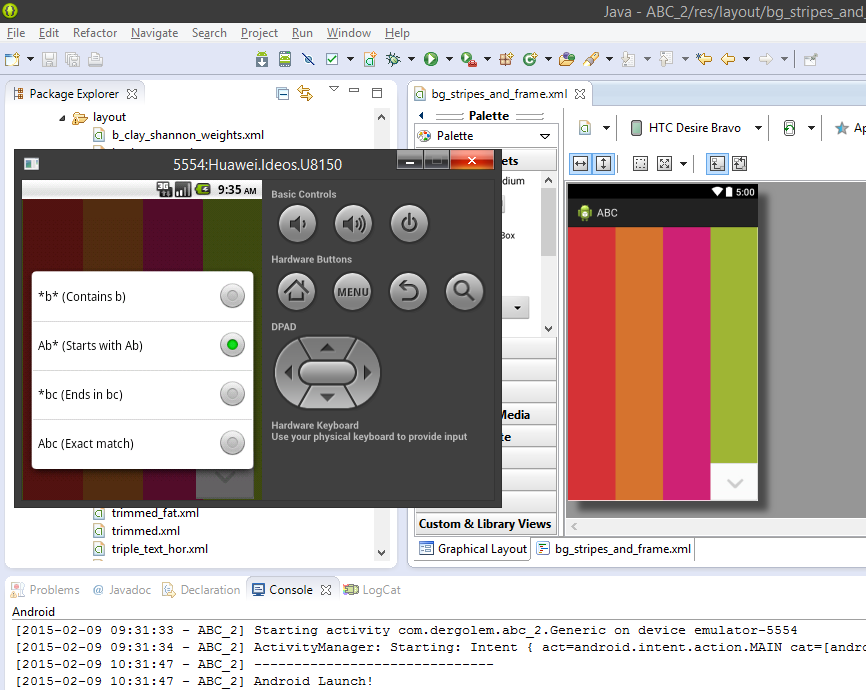

根据OP的要求，我将TextView切换到一个旋转器：

结果：

​

​

通过使用此代码：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/stripes_vert_4"
    >

    <!-- ... -->

    <Spinner
        android:id="@+id/spnElements"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:gravity="center_vertical"
        android:entries="@array/prefs_search_modes"
        android:layout_alignParentBottom="true"
        android:textColor="@android:color/black"
        android:textSize="16sp"
        android:textStyle="bold"
        android:background="@drawable/spinner_drawable"
    />
</RelativeLayout>

这意味着您的arrays.xml文件夹中有一个value文件。

我的是：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <!-- Settings -->
    <!-- Word search mode -->
    <string-array name="prefs_search_modes">
        <item>*b* (Contains "b")</item>
        <item>Ab* (Starts with "Ab")</item>
        <item>*bc (Ends in "bc")</item>
        <item>Abc (Exact match)</item>
    </string-array>
</resources>

EDIT3

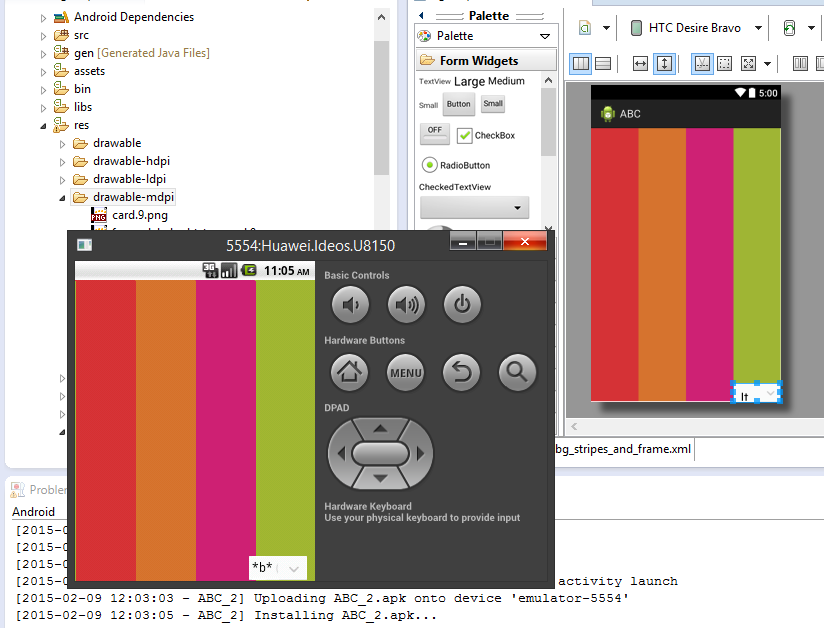

在最后一个注释中，OP要求(75%的空白+旋转器剩下的宽度)如下所示：

​

​

，你确定

运行的屏幕是低分辨率(ldpi)。

但在它旁边的图形编辑器中，你可以看到另一个设备(HTC愿望Bravo)屏幕，它是hdpi。

它也显示了同样的“问题”：1/4 screen width。

因此，9 png背景的可伸缩部分(包含文本)被挤压掉，只有不可压缩的部分(箭头)停留。

EDIT4

在播放了9个补丁大小之后，我可以使文本的一部分变得可见：

​

​

所以，似乎你必须用更小的尺寸进行实验，直到你得到一个可接受的结果。

EDIT5

我忘记添加新的spinner 9修补程序(调整大小)。

下面是：

​

​

重新标度时，注意外部边界:它必须是完全透明的，标记必须是完全黑色的。
